TC 63 RG Single - Boşta Kalma Sürelerinde Otomatik Pürüzlülük Ölçümleri Kullanarak İşleme Hatalarını Algılama

Frezeleme, tornalama ve taşlama makinelerinde düzlem iş parçası geometrilerinin yüzeylerini kontrol etmek için özel olarak yüzey pürüzlülük ölçer. Yüksek hassasiyetli tek ölçüm elemanı ile işleme kelepçesindeki yüzey pürüzlülüğünün otomatik ve hızlı değerlendirilmesi.

ÖNEMLİ BİLGİLER

ÜG5-1 - Önemli Bilgileri-1

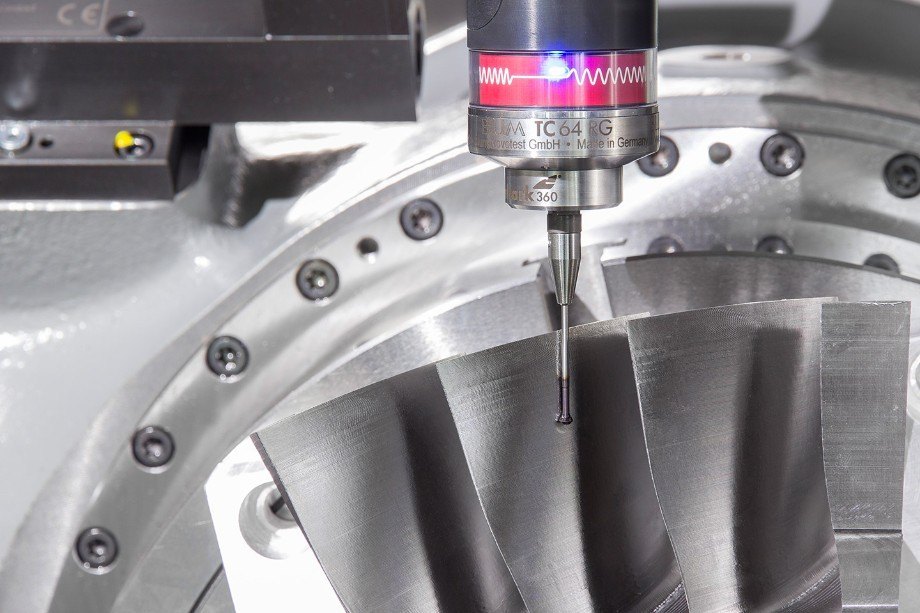

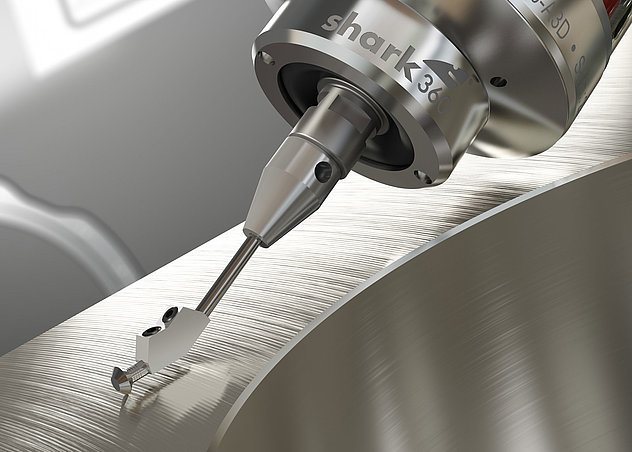

BLUM Pürüzlülük Ölçüm Sistemleri

1-csm_tc64-rg-rauheitsmessung_57ef3aa3ee

  • Manuel operatör müdahalesi olmadan otomatik pürüzlülük ölçümü
  • Ra, Rz, Rq, Rt, Rmax ve Wt pürüzlülük parametrelerinin çıkışı
  • Manuel ve sonraki testlerin ortadan kaldırılmasıyla gelişmiş proses içi güvenilirlik
  • Kesme işleminin sorunlarını belirleme
  • Hizmet ömrünün gerçek sonuna kadar pahalı araçların kullanımı

ÜG5-1 - Önemli Bilgileri-2

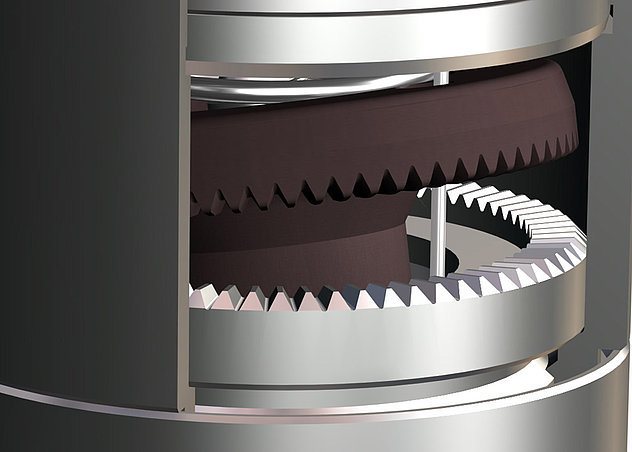

Eşsiz Shark360 Ölçüm Mekanizması

2-csm_blum-shark360-messwerk_c6d0e8218f

  • Yüksek hassasiyetli, yüz dişli ölçüm mekanizması
  • Aşınmasız, optoelektronik sinyal üretimi
  • Tanımlanmış sapma yönü ve sabit sapma kuvvetleri
  • Son derece hızlı ölçümler
  • Merkez dışı problama ile bile maksimum ölçüm hassasiyeti
  • Maksimum hassasiyet ve güvenlik için yüksek ölçüm çözünürlüğü

ÜG5-1 - Önemli Bilgileri-3

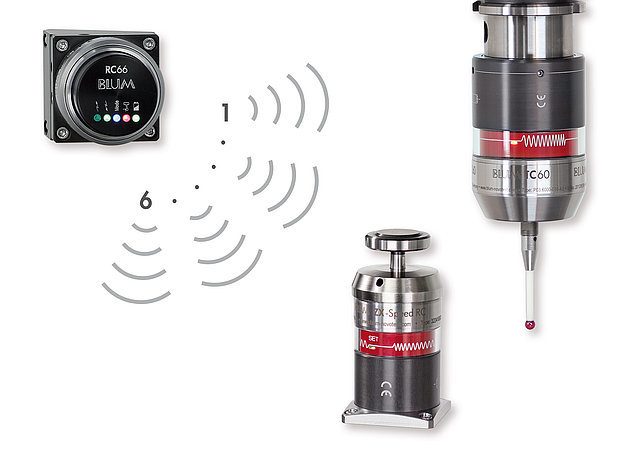

Modern BRC Radyo Teknolojisi

3-csm_sequentielle-uebertragung-6-messsysteme_81df7ee062

  • Güvenilir ve kanıtlanmış iletim teknolojisi
  • Diğer radyo sistemlerini etkilemez
  • Bir alıcı ile 6 adede kadar radyo ölçüm sisteminin sıralı kullanımı
  • Çok uzun pil ömrü

UYGULAMALAR

BLUM pürüzlülük ölçüm sistemleri

BLUM'un yüzey pürüzlülük ölçerleri, CNC işleme merkezlerindeki en çeşitli ölçüm ve izleme görevleri için kullanılabilir.

Pozisyon ölçümü

Pürüzlülük ölçümü, işleme veya dijital (anahtarlama) ölçümü ile resetlemeden önce mevcut iş parçası konumunun (iş parçası sıfır noktası) hızlı belirlenmesi.

Pürüzlülük Ölçümü

Seri üretimde takım tezgahlarında otomatik pürüzlülük ölçümleri. Alet aşınmasının dolaylı tespiti ve iş parçaları veya fonksiyonel yüzeylerdeki işleme hataları için doğrudan inceleme.

Modüler Sistem

Ölçüm sisteminin modüler tasarımı, özel ölçüm görevleri için müşteriye özel adaptasyonu mümkün kılar. BLUM bu amaçla uzatma ve dirsek gibi kapsamlı bir aksesuar yelpazesi sunmaktadır.

İş Parçası Denetimi

Üretilen iş parçalarının işleme hataları ve kelepçeleme öncesi kontrol ölçümleri yoluyla imalat toleransına bağlılık açısından incelenmesi.

Soğutma Sıvısı Yükü

Gelişmiş ölçüm kuvvetine sahip modern ölçüm mekanizması sayesinde soğutucuda güvenilir ve hızlı ölçümler.

Seri Üretim

En zorlu koşullar altında seri üretime uygundur.

ÖZELLİKLERİ

ÜG5-2 - Özellikleri-1

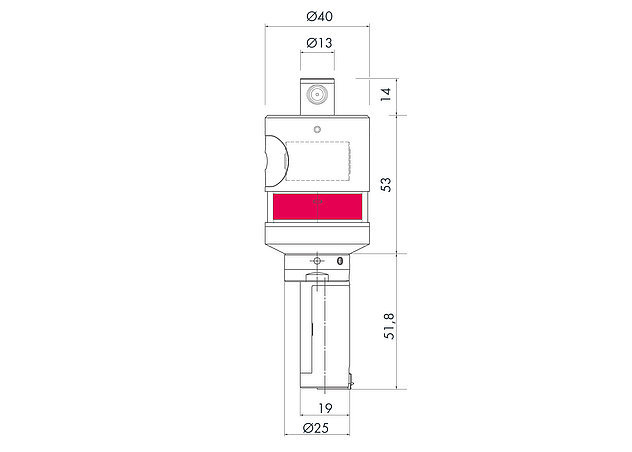

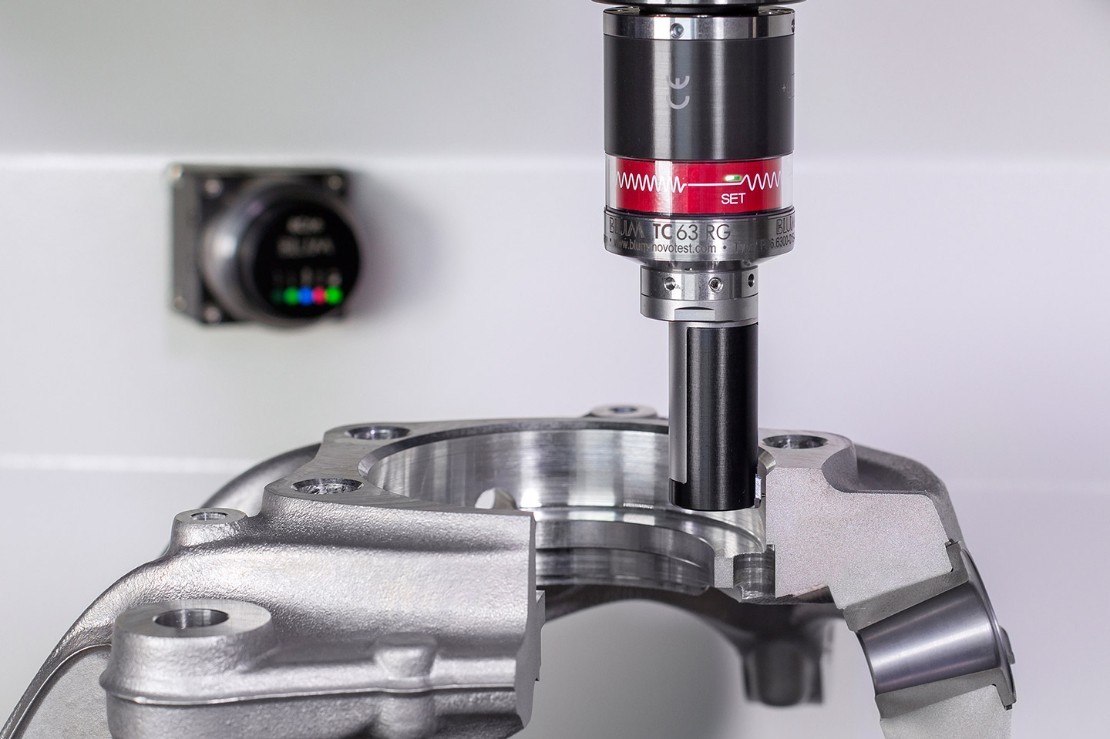

Pürüzlülük Ölçer TC63-RG Tekli

o1-csm_tc63-rg-single-ganz-zeichnung_e1bb220ecc

BRC radyo iletimli modüler pürüzlülük ölçüm sistemi

ÜG5-2 - Özellikleri-2

Teknik Özellikleri

  • Analog ölçüm aralığı: 180 µm
  • Çözünürlük | konvertör çözünürlüğü: 34.8 mV / μm | 0,067 μm / Rakam
  • Dahili örnekleme oranı | harici: 1 kHz | 1 ms / değer veya durum

Ek bilgi ilgili broşürde ve kullanım kılavuzunda bulunabilir.

AKSESUARLAR

ÜG5-1 - Aksesuarlar-1

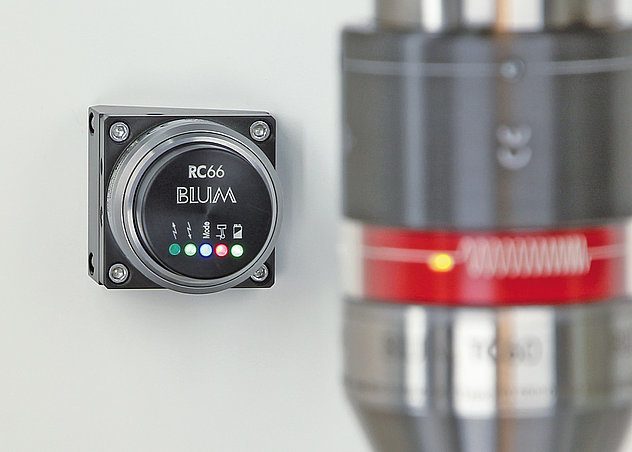

Alıcı Sistemleri

a1-csm_blum-empfaenger-rc66_06ea3caecb

BLUM ölçüm sistemleri ile takım tezgahı arasında kablosuz veri iletimi için en son iletim teknolojilerini içeren kompakt alıcı sistemleri kullanılır.

ÜG5-1 - Aksesuarlar-2

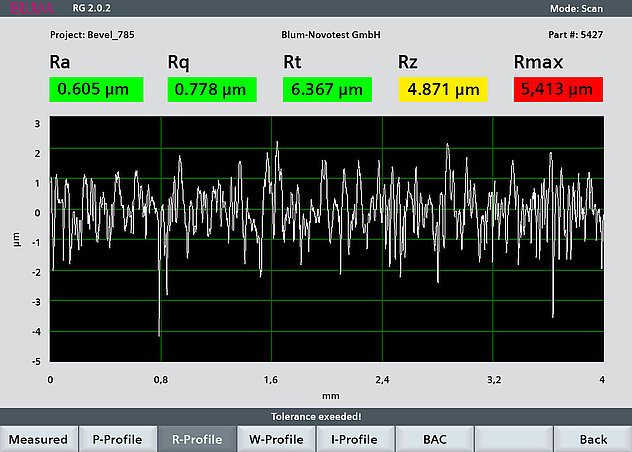

Yazılım RG 2.0

a2-csm_auswertung-blum-rauheitsmessung-rg_f2cc2ffc7d

  • Ra, Rz, Rq, Rt, Rmax ve Wt pürüzlülük parametrelerinin otomatik hesaplanması
  • Ölçüm mesafesi başına esnek uyarı ve tolerans limitleri tanımı
  • Uyarı ve tolerans sınırlarını aştığında alarm serbest bırakma
  • Ölçüm sonuçlarının anında işlenmesi ve düzenlenmesi
  • İzlenen verileri bir günlük dosyasında sağlama

ÜG5-1 - Aksesuarlar-3

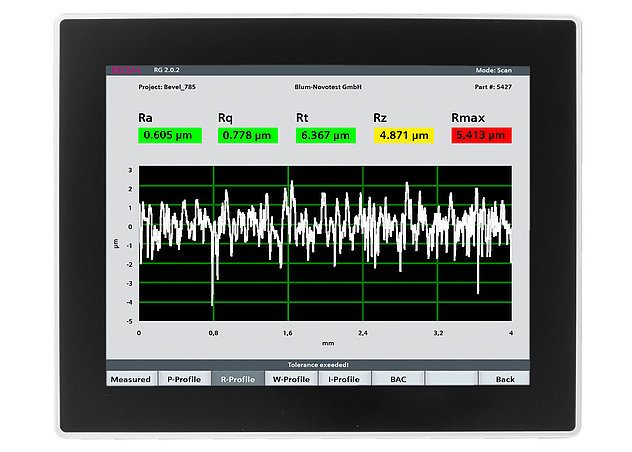

Dokunmatik Panel TP48-21

a3-csm_blum-touch-panel-tp48-21-rg_85a7c6602b

Güçlendirme için modern dokunmatik panel. Makine kontrolünde görselleştirme ve çalıştırma mümkün değilse kullanılır.
