Bore Gauge BG 60 - Seri Üretim Deliklerinin En Ekonomik Yolu

Yüksek verimli işleme merkezlerinde ve transfer hatlarında sıkıca tolere edilen uyumların otomatik ölçümü için benzersiz delik ölçerler. Şamandıra prensibine dayanan makineden bağımsız ölçüm değeri kaydı ve ölçüm mekanizması kullanılarak son derece hassas ölçüm sonuçları.

ÖNEMLİ BİLGİLER

ÜG6-1 - Önemli Bilgileri-1

Makineden Bağımsız Ölçüm Sistemi

1-csm_schwimmend-gelagertes-messwerk-bg60_cb7d1e4d4b

  • Konumdan bağımsız hassaslık için yüzer prensibe dayalı ölçüm mekanizması
  • Ölçüm elemanı kullanan standart çözüm
  • Son derece hızlı ölçüm
  • Optoelektronik ölçüm değeri üretimi
  • Uzun süreli stabilite ile aşınmasız

ÜG6-1 - Önemli Bilgileri-2

Son Derece Hassas Proses Kontrolü

2-csm_closed-process-chain-bg60_1c4e6d386b

  • Takım kompanzasyon değerlerinin hesaplanması sayesinde anında proses kontrolü
  • Mekatronik araçlar ile doğrudan düzeltme: işleme - ölçme - düzeltilmiş işleme
  • Sürekli bir süreç zinciri gerçekleştirmek
  • Hurdaların azaltılması
  • İşlem sonrası maliyetli ölçüm istasyonunun ortadan kaldırılması

ÜG6-1 - Önemli Bilgileri-3

IF48 Tarafından Aşamalı Değerlendirme

3-csm_auswertung-bg60-IF48_c695cfc95d

  • Kontrol ve delik göstergesi arasındaki iletişim
  • Makine kontrolüne basit bağlantı (örn. Profibus veya Ethernet üzerinden)
  • Düzeltme değerleriyle otomatik proses kontrolünü etkinleştirir (isteğe bağlı)
  • Ölçüm sonuçlarının kaydı
  • 40 karaktere kadar test planlarını yönetin
  • Q-DAS veri aktarımı

UYGULAMALAR

BLUM delik ölçüleri

BLUM'un delik ölçüm cihazları, CNC işleme merkezlerinde ve transfer hatlarında aşağıdaki ölçüm ve izleme görevleri için kullanılabilir.

Çap Ölçümü

Orijinal ayarda delik çaplarının (> 3 mm) hızlı otomatik kaydı.

Uyarlanabilir İşleme

Uyarlanabilir işleme ve işleme adımları arasında ve sonrasında proses kontrolü için parametrelerin belirlenmesi.

Soğutma Sıvısı Yükü

Sağlam tasarım ve modern ölçüm mekanizması sayesinde soğutucuda güvenilir ve hızlı ölçümler.

Seri Üretim

En zorlu koşullar altında seri üretime uygundur.

Aşınma Tazminatı

Takım aşınması, iş parçası üzerinde ölçümler yapıp bunları nominal boyutla karşılaştırarak telafi edilir.

ÖZELLİKLERİ

ÜG6-1 - Özellikleri-1

Delik Ölçer BG60

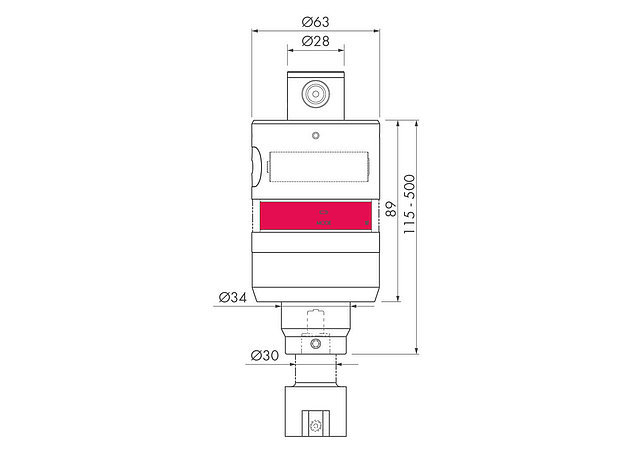

o1-csm_bg60-zeichnung_b5b1f2495b

Yüzer prensibe dayalı ölçüm mekanizmalı delik ölçüm sistemi

ÜG6-1 - Özellikleri-2

Teknik Özellikler

  • BRC radyo teknolojisi ile veri iletimi
  • Minimum delik çapı: 3 mm
  • Çapa özgü ölçüm başlığı
  • Çözünürlük: 12 Bit / 0,15 µm
  • Koruma sınıfı IP67

Ek bilgi ilgili broşürde ve kullanım kılavuzunda bulunabilir.

AKSESUARLAR

ÜG6-1 - Aksesuarlar-1

Alıcı Sistemleri

a1-csm_blum-empfaenger-rc66_06ea3caecb

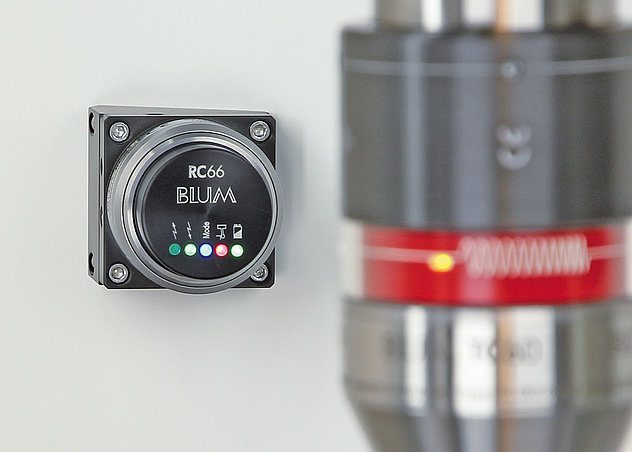

BLUM ölçüm sistemleri ile takım tezgahı arasında kablosuz veri iletimi için en son iletim teknolojilerini içeren kompakt alıcı sistemleri kullanılır.

ÜG6-1 - Aksesuarlar-2

Müşteriye Özel Ölçüm Kafaları

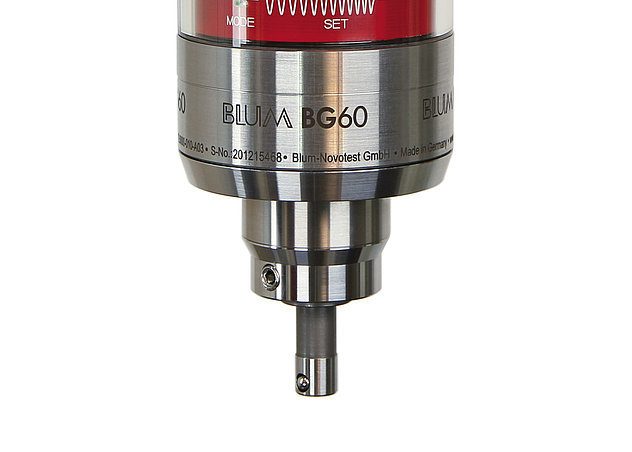

a2-csm_blum-bg60-bohrungsmessdorn-klein_8cc67c226b

Ölçüm kafaları, gerekli delik çapı için özel olarak üretilmiştir. Ölçerler standart olarak 3 - 200 mm arasındadır. Talep üzerine daha uzun boyutlar mevcuttur.

UYGULAMALAR VİDEO-RESİM

ÜG6-1 - Uygulama Video Resim-1

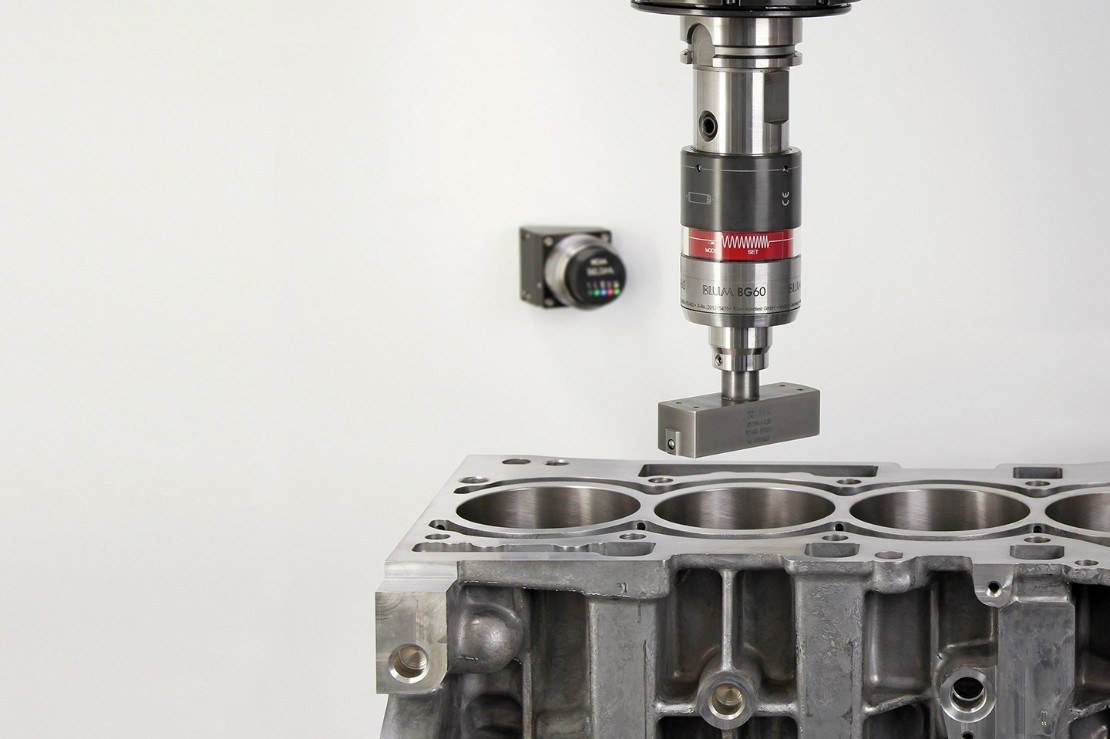

BG60 delik ölçerli motorların seri üretiminde hassas delik ölçümü (çubuk)

ÜG6-1 - Uygulama Video Resim-2

u-1csm_blum-bg60-achsschenkelmessung_4c9f7f1a95

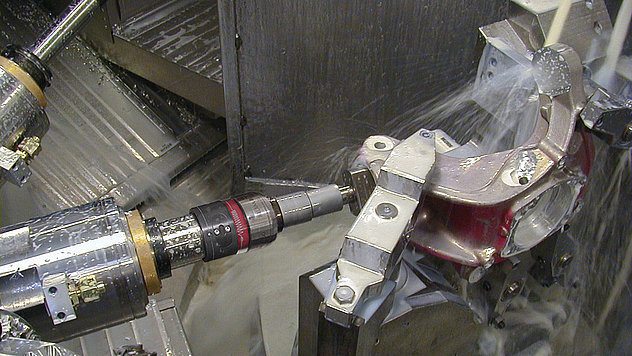

BLUM BG60 ile bir direksiyon mafsalının delik çapının ölçülmesi
