Bore Gauge BG 61 - Gereksinimleriniz Kadar Özel

Yüksek verimli işleme merkezlerinde ve transfer hatlarında tüm delik karakteristiklerinin otomatik olarak belirlenmesi için delik mastarları. Sekiz adede kadar ayrı ölçüm elemanı ile makineden bağımsız ölçüm değeri kaydı kullanarak yüksek hassasiyetli ölçüm sonuçları.

ÖNEMLİ BİLGİLER

ÜG6-1 - Önemli Bilgileri-1

Makineden Bağımsız Ölçüm Sistemi

1-csm_schwimmend-gelagertes-messwerk-bg60_cb7d1e4d4b

  • Konumdan bağımsız hassaslık için yüzer prensibe dayalı ölçüm mekanizması
  • Ölçüm elemanı kullanan standart çözüm
  • Son derece hızlı ölçüm
  • Optoelektronik ölçüm değeri üretimi
  • Uzun süreli stabilite ile aşınmasız

ÜG6-1 - Önemli Bilgileri-2

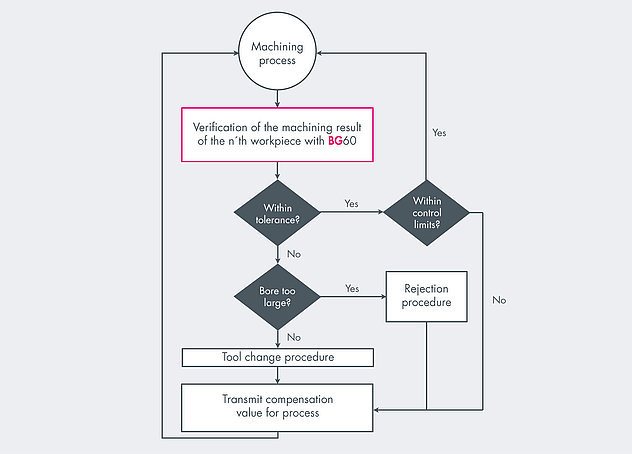

Son Derece Hassas Proses Kontrolü

2-csm_closed-process-chain-bg60_1c4e6d386b

  • Takım kompanzasyon değerlerinin hesaplanması sayesinde anında proses kontrolü
  • Mekatronik araçlar ile doğrudan düzeltme: işleme - ölçme - düzeltilmiş işleme
  • Sürekli bir süreç zinciri gerçekleştirmek
  • Hurdaların azaltılması
  • İşlem sonrası maliyetli ölçüm istasyonunun ortadan kaldırılması

ÜG6-1 - Önemli Bilgileri-3

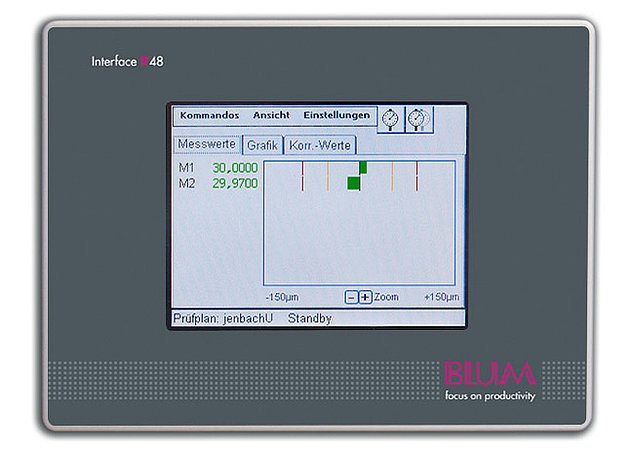

IF48 Tarafından Aşamalı Değerlendirme

3-csm_auswertung-bg60-IF48_c695cfc95d

  • Kontrol ve delik göstergesi arasındaki iletişim
  • Makine kontrolüne basit bağlantı (örn. Profibus veya Ethernet üzerinden)
  • Düzeltme değerleriyle otomatik proses kontrolünü etkinleştirir (isteğe bağlı)
  • Ölçüm sonuçlarının kaydı
  • 40 karaktere kadar test planlarını yönetin
  • Q-DAS veri aktarımı

UYGULAMALAR

BLUM delik ölçüleri

BLUM'un delik ölçüm cihazları, CNC işleme merkezlerinde ve transfer hatlarında aşağıdaki ölçüm ve izleme görevleri için kullanılabilir.

Pozisyon Ölçümü

İşleme kelepçesinde oluşturulan deliklerin konum sapmalarının otomatik ölçümü.

Çap Ölçümü

Orijinal ayarda delik çaplarının (> 3 mm) hızlı otomatik kaydı.

Yuvarlaklık Ölçümü

İşleme kelepçesinde oluşturulan deliklerin dairesellik sapmalarının otomatik ölçümü.

Silindiriklik Ölçümü

İşleme kelepçesinde oluşturulan deliklerin silindiriklik sapmalarının otomatik ölçümü.

Eşmerkezlilik Ölçümü

İşleme kelepçesinde oluşturulan deliklerin eşmerkezlilik sapmalarının otomatik ölçümü.

Uyarlanabilir İşleme

Uyarlanabilir işleme ve işleme adımları arasında ve sonrasında proses kontrolü için parametrelerin belirlenmesi.

Soğutma Sıvısı Yükü

Sağlam tasarım ve modern ölçüm mekanizması sayesinde soğutucuda güvenilir ve hızlı ölçümler.

Seri Üretim

En zorlu koşullar altında seri üretime uygundur.

Aşınma Tazminatı

Takım aşınması, iş parçası üzerinde ölçümler yapıp bunları nominal boyutla karşılaştırarak telafi edilir.

ÖZELLİKLERİ

ÜG6-2 - Özellikleri-1

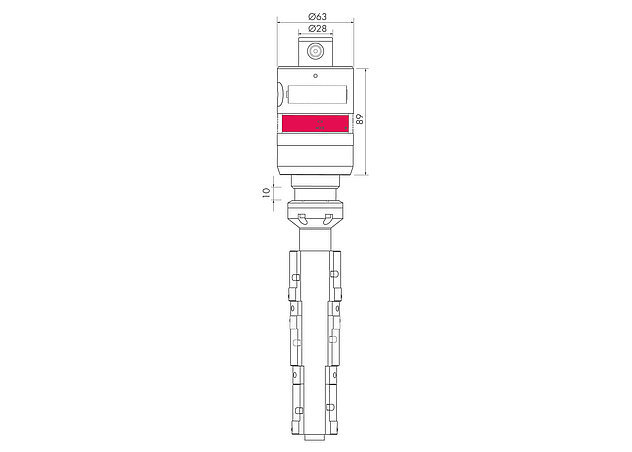

Delik Ölçer BG61

o1-csm_bg61-zeichnung_81701023c1

8 ayrı ölçüm elemanına sahip delik ölçüm sistemi

ÜG6-2 - Özellikleri-2

Teknik Özellikleri

  • BRC radyo teknolojisi ile veri iletimi
  • Çapa özgü ölçüm başlığı
  • Çözünürlük: 12 Bit / 0,15 µm
  • Koruma sınıfı IP67

Ek bilgi ilgili broşürde ve kullanım kılavuzunda bulunabilir.

AKSESUARLAR

ÜG6-2 - Aksesuarlar-1

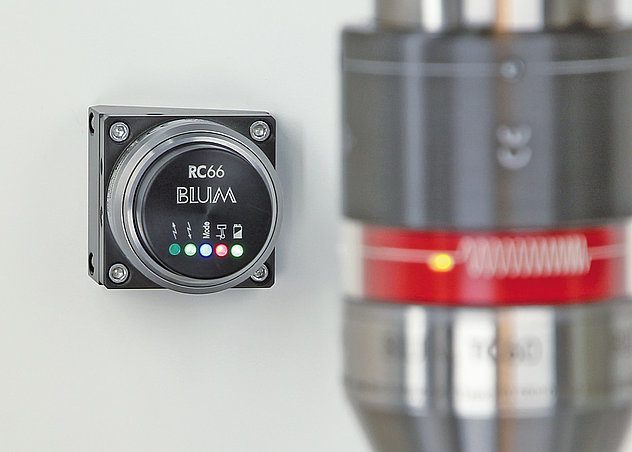

Alıcı Sistemleri

a1-csm_blum-empfaenger-rc66_06ea3caecb

BLUM ölçüm sistemleri ile takım tezgahı arasında kablosuz veri iletimi için en son iletim teknolojilerini içeren kompakt alıcı sistemleri kullanılır.

ÜG6-2 - Aksesuarlar-2

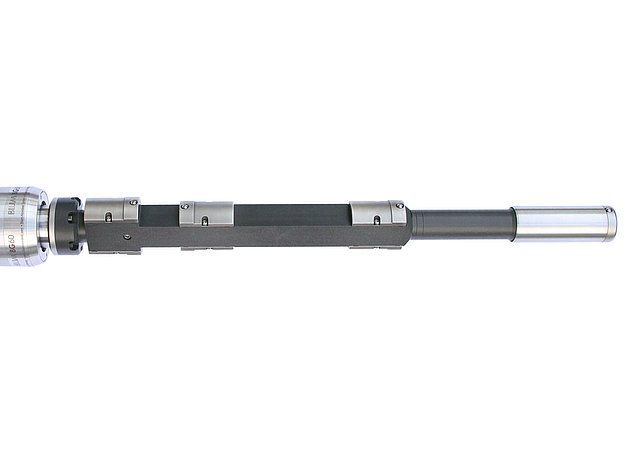

Müşteriye Özel Sürümler

a2-csm_blum-bg61-kundenspezifischer-messdorn_a9372070be

Ölçüm kafaları, belirtilen gereksinimler için özel olarak üretilmiştir.

UYGULAMALAR VİDEO-RESİM

ÜG6-2 - Uygulama Video Resim-1

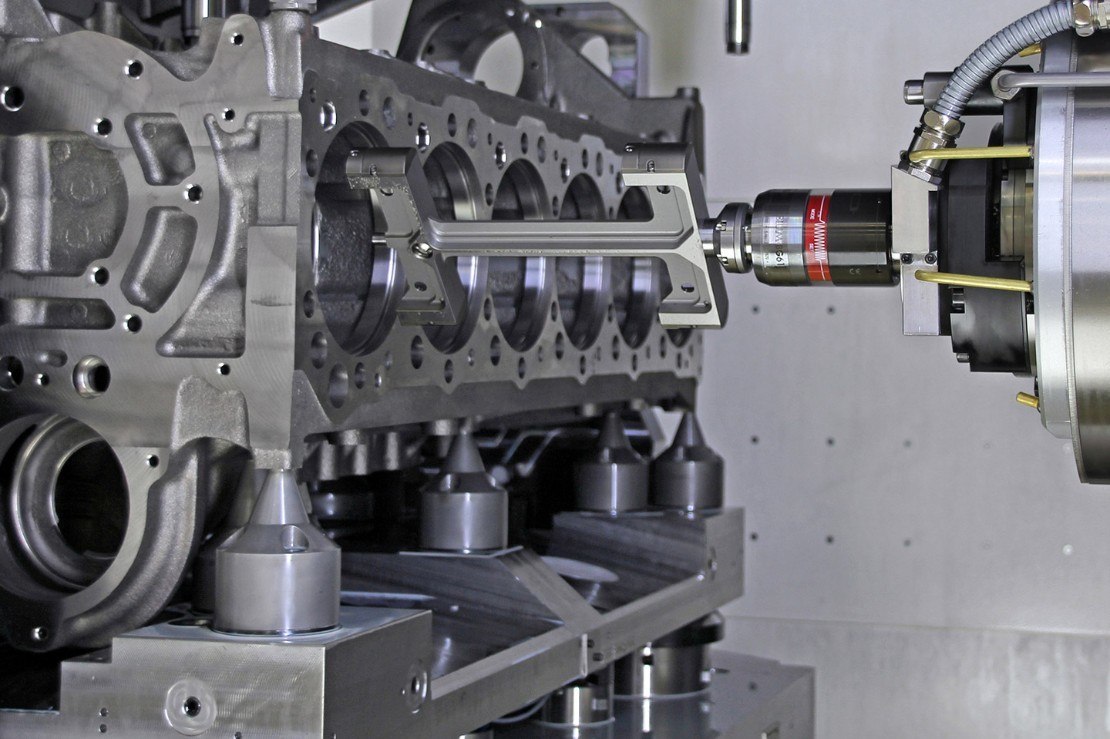

BLUM BG61 kullanarak bir kamyon karterini ölçme

ÜG6-2 - Uygulama Video Resim-2

u1-csm_applikation-zylinderblockfertigung-bg61_538622c7a5

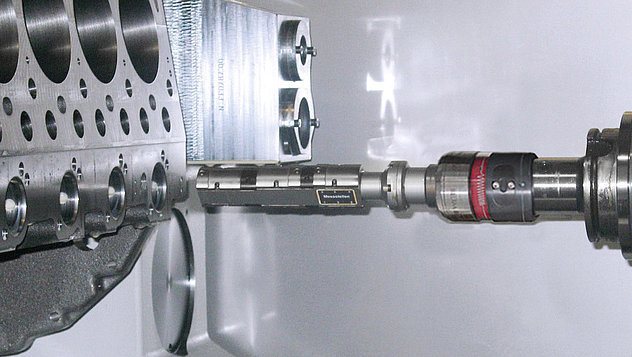

BLUM BG61 ile silindir blok üretiminde delik mastarı
