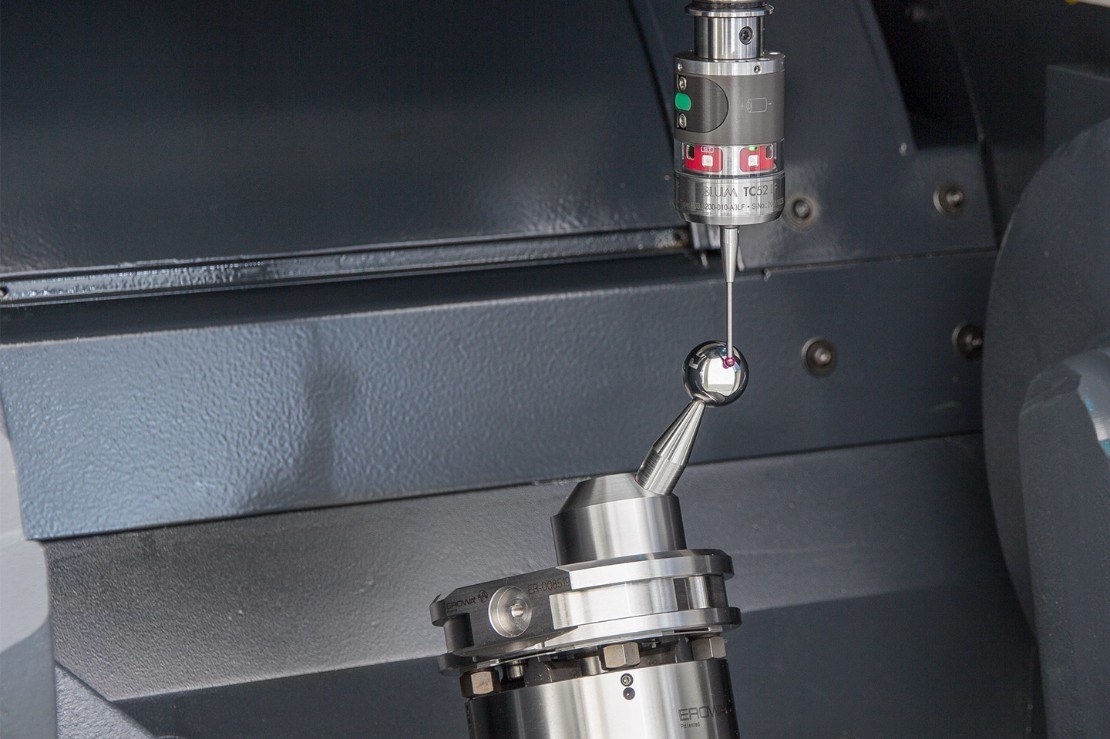

Hızlı Başlangıç D​döngüleri - BLUM Dokunmatik Probları Kullanmanın En Etkili Yolu

BLUM dokunmatik problarla iş parçası ölçümü ve sıcaklık telafisi için kullanıcı dostu yazılım. Kapsamlı kalibrasyon döngüleri, geometrik standart elemanlar için ölçüm döngüleri ve maksimum proses içi güvenilirlik için müşteriye özel çözümler.

ÖNEMLİ BİLGİLER

ÜG7-2 - Önemli Bilgiler-1

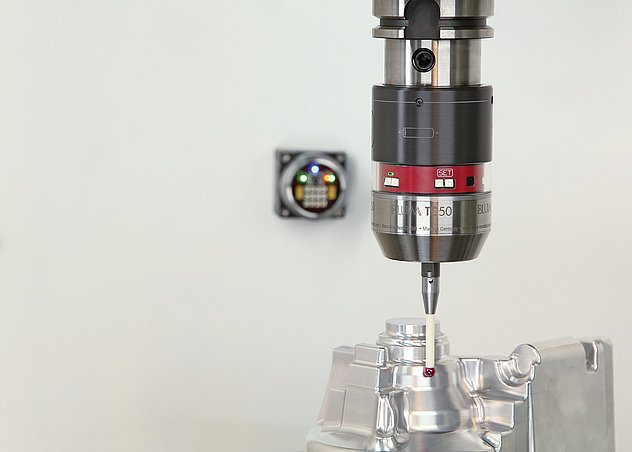

Akıllı ölçüm çevrimleri

1-csm_quickstart-tc50_a8ef99b588

  • Makine kontrolü için kullanıcı dostu alt programlar *
  • Hem iş parçası referansı için hem de üretim sürecinde ölçüm için kullanılabilirler
  • BLUM temaslı probların potansiyelinden optimum şekilde yararlanma

* Ölçüm döngüleri birçok geleneksel kontrol için mevcuttur

ÜG7-2 - Önemli Bilgiler-2

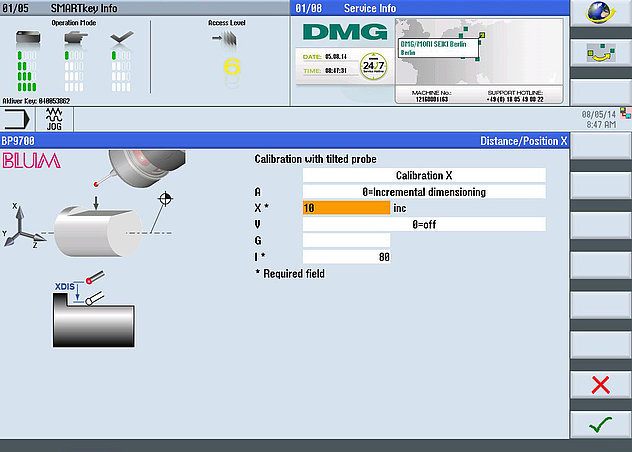

GUI - Grafik Kullanıcı Arayüzü

2-csm_quickstart-gui-siemens-dmg_699564f343

  • İsteğe bağlı olarak temin edilebilen yazılım bileşenleri
  • Giriş maskesi ile kullanıcı dostu kullanım
  • Grafik sunum ile açıklayıcı
  • Yazılım tuşları ile arama

ÜG7-2 - Önemli Bilgiler-3

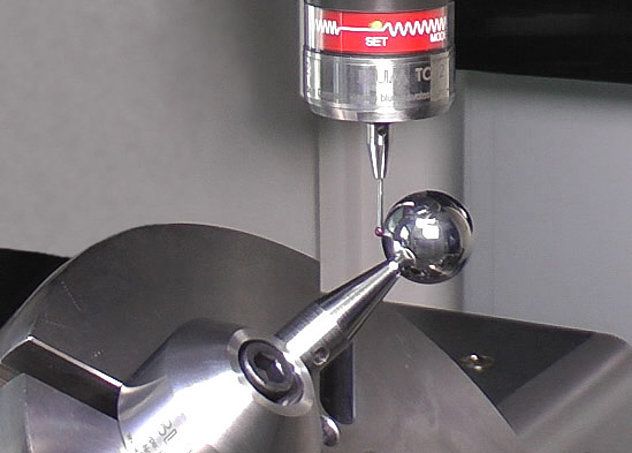

Kinematik Mükemmel

3-csm_quickstart-kinematicsperfect-rundachsen_bb9e0c7239

  • İsteğe bağlı olarak temin edilebilen yazılım bileşenleri
  • 4 veya 5 eksenli freze makinelerinin Kinematik ölçümü için NC tabanlı ölçüm çevrimleri
  • 1 veya 2 döner eksenin kinematiğinin doğruluğunun ölçülmesi ve düzeltilmesi
  • Yanlış makine ayarları, çarpışmalar veya aşınma nedeniyle oluşan makine sorunlarının tanımlanması
  • Kalibrasyon küresinin ölçümü ile hizalama ve konumlandırma hassasiyetinin hızlı kontrolü

DÖNGÜ PAKETLERİ

ÜG7-2 - Döngü Paketleri-1

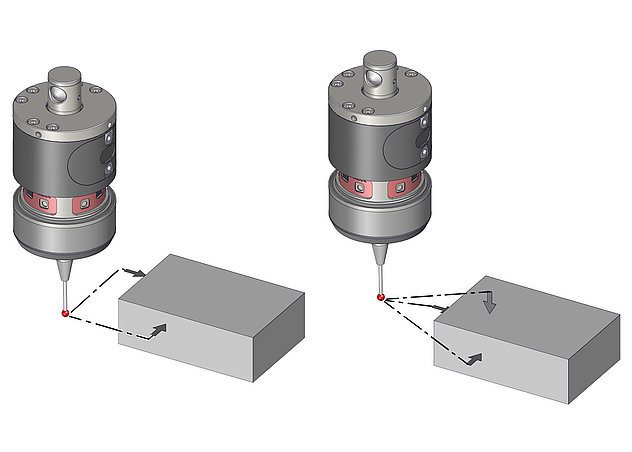

Hızlı Başlangıç

b1-csm_zyklenpaket-quickstart_1d1f4ab542

Maksimum güvenlik için korumalı çapraz yol kullanan standart çevrim paketi

Uygulama alanları

  • Aktif bir WCS'de iş parçası konumunun belirlenmesi
  • WCS'nin önceden belirlenmiş ayar konumları için seçeneklerle ayarlanması
  • Bir eksenin sıcaklık dengelemesi
  • Tolerans kontrolü
  • Takım aşınma telafisi
  • Mesafelerin ve açıların tanımı

ÜG7-2 - Döngü Paketleri-2

Hızlı Başlangıç ​​Temel

b2-csm_zyklenpaket-quickstart-basic_01_54b9d6a5b0

Tek problama ve kalibrasyon fonksiyonlarında azalma sayesinde zaman optimizasyonlu kullanım

Uygulama alanları

  • Seri üretimde hızlı ölçüm
  • Aktif bir WCS'de iş parçası konumunun belirlenmesi
  • WCS'nin önceden belirlenmiş ayar konumları için seçeneklerle ayarlanması
  • Takım düzeltme
  • Bir eksenin sıcaklık dengelemesi

ÜG7-2 - Döngü Paketleri-3

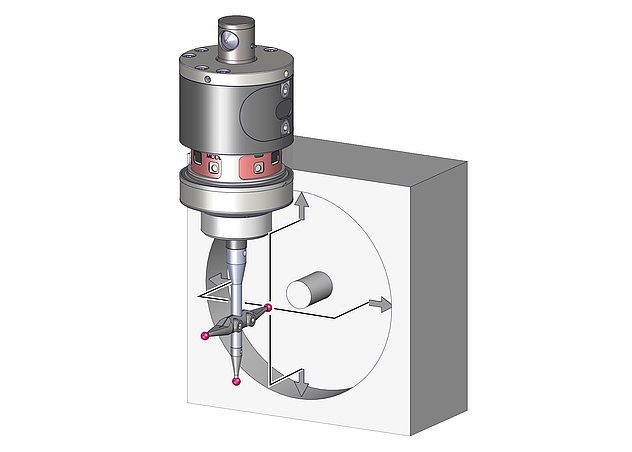

Hızlı Başlangıç ​​M

b3-csm_zyklenpaket-quickstart-m_01_c179010915

Çok taraflı çıkıntı kalemi ile ölçüm

Uygulama alanları

  • Shark360 ölçüm mekanizmalı ölçüm problarının uygulanması için yazılım
  • En fazla 5 prob kontağı (krank kalemi, T şeklinde veya ölçüm çapraz)
  • Quickstart gibi tek programlar

ÜG7-2 - Döngü Paketleri-4

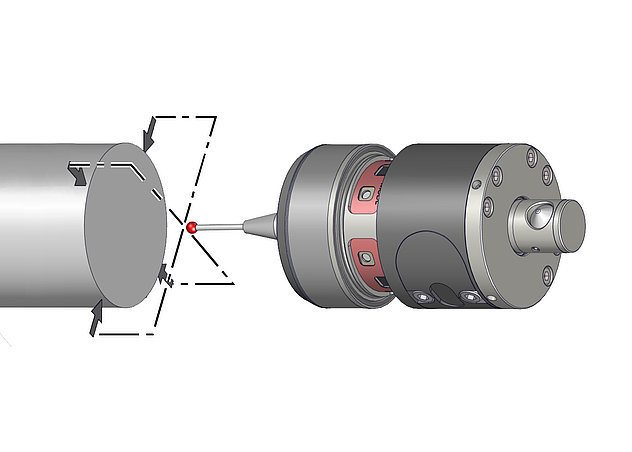

Hızlı Başlangıç ​​T

b4-csm_zyklenpaket-quickstart-t_2e347e7d3b

Tornalama makinelerinde iş parçası ölçümleri için ölçüm çevrimleri

Uygulama alanları

  • Eksene paralel 5 adede kadar prob elemanına sahip ölçüm probu
  • Ölçüm probunun eksene paralel montajı
  • Eksene paralel, iş parçasına dik olarak ölçümler

ÜG7-2 - Döngü Paketleri-5

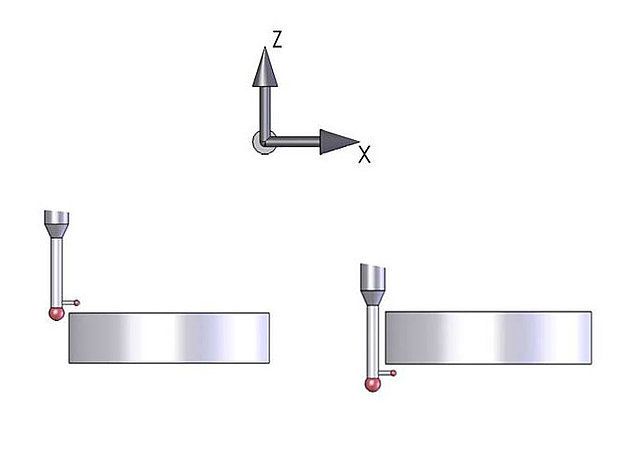

Hızlı Başlangıç ​​Z

b5-csm_zyklenpaket-quickstart-z_b93a3aa252

Tek taraflı ofset kalemi kullanarak ölçüm için ölçüm döngüleri

Uygulama alanları

  • İtme ölçümü
  • Ölçüm çekme

ÜG7-2 - Döngü Paketleri-6

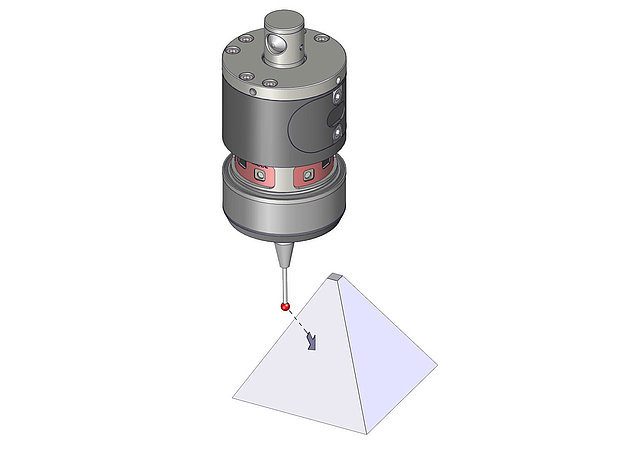

3B Vektör Sondalama

b6-csm_zyklenpaket-quickstart-3dvectorprobing_6400b48949

3 eksenli NC tabanlı ölçüm çevrimleri, uzayda vektörel ölçüm

Uygulama alanları

  • Uzayda probu kalibre etme
  • Uzayda ölçüm için bir ölçüm noktası tablosunun işlenmesi
  • Eğimli yüzeylerde ölçüm ve makine masasını döndürmeden kontur ölçümü
  • 5 yan işlemede optimize edilmiş iş parçası ölçümü

MÜŞTERİYE ÖZEL ÇÖZÜMLER

ÜG7-2 - Müşteriye Özel Çözümler-1

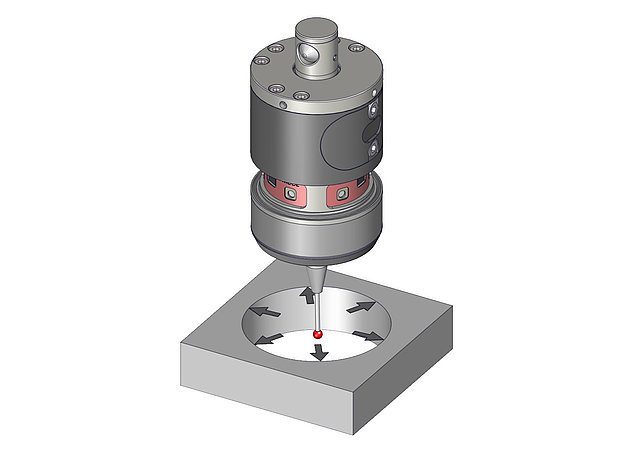

Genişletilmiş Ölçüm Fonksiyonu Çapı “2… 12 Ölçüm Noktası”

m1-csm_quickstart-erweiterte-messfunktion_7cfed77f6d

  • Quickstart yazılımı olarak temel kapsam
  • "2 ... 12 ölçüm noktası" ölçüm fonksiyonlu iç çap
  • "2 ... 12 ölçüm noktası" ölçüm fonksiyonlu dış çap

ÜG7-2 - Müşteriye Özel Çözümler-2

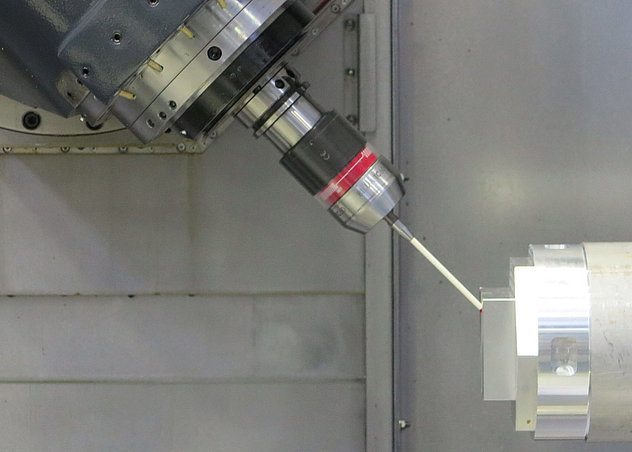

Gildemeister Komple İşleme Merkezleri İçin “Torna & Frezeleme” Başlangıcı

m2-csm_quickstart-turn-mill-gildemeister_95d2a0d35c

  • Tüm makine eksenlerinde ölçüm
  • JOG'ta Ölçüm
  • Ana ve karşı işmili üzerinde ölçüm
  • Kapsamlı analiz fonksiyonları
  • Giriş maskeleri ile kolay kullanım
  • Otomatik sonuç görüntüleme
  • Esnek kalibrasyon fonksiyonu ile yüksek hassasiyet
