Form Kontrol Ölçüm Yazılımı - CNC Freze Tezgahlarında Bir Fare Tıklaması İle Ölçüm

CNC işleme merkezlerinde kontur ölçümünün ve standart geometrik elemanların hızlı kalite kontrolü için kullanıcı dostu yazılım. Orijinal ayardaki işleme adımları ve yeniden işleme arasındaki kontrol ölçümleri sayesinde maksimum üretkenlik ve azaltılmış reddetmeler.

ÖNEMLİ BİLGİLER

ÜG7-1 - Önemli Bilgileri-1

3 ve 5 Eksenli Ölçüm

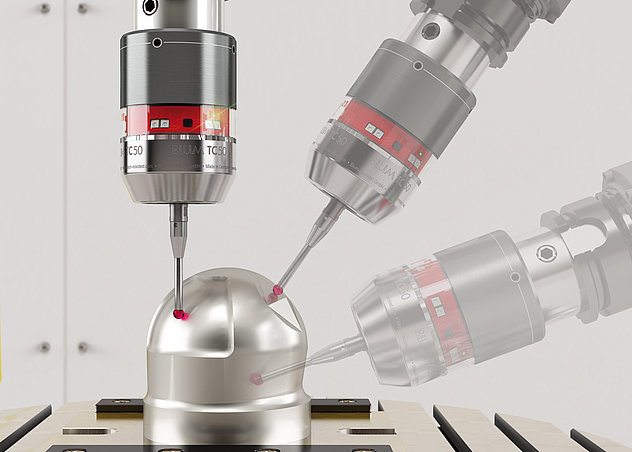

1-csm_werkstueckmessung-werkzeugmaschine-5-achsig-tc50-blum_d1b1

  • İşleme kelepçesinde karmaşık ölçümler
  • Probun veya iş parçasının isteğe göre yönlendirilmesi
  • Rölyef kesimlerinin veya eğik deliklerin ölçülmesi mümkündür
  • 5 eksende işlenen şeyin 5 eksenli ölçümü
  • Hiçbir ölçüm noktasına ulaşılamaz

ÜG7-1 - Önemli Bilgileri-2

Bilgilendirici Ölçüm Sonuçları

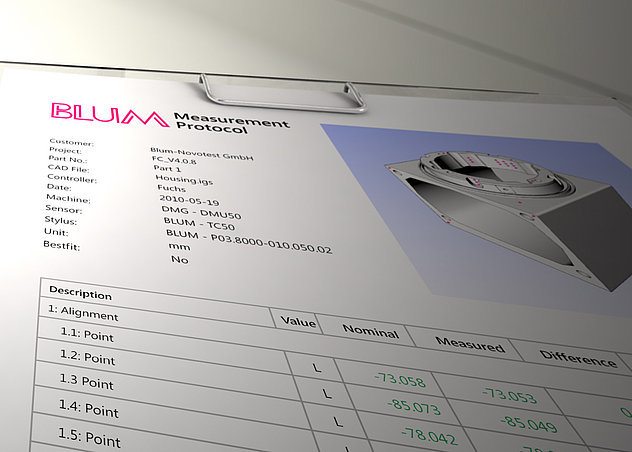

2-csm_messprotokoll-blum-messsoftware-formcontrol_87da7dce79

  • Ölçüm değerlerinin kişisel olarak PC'de görüntülenmesi
  • Renkli çubuk grafikler veya renk noktaları ile çok sayıda ölçüm noktası
  • Ölçüm sonucunun CSV formatında tablo şeklinde çıktısı
  • Açıkça yapılandırılmış ölçüm raporunun çıktısı. müşteri logosu

ÜG7-1 - Önemli Bilgileri-3

ADIF Kullanarak Kolay Kullanım

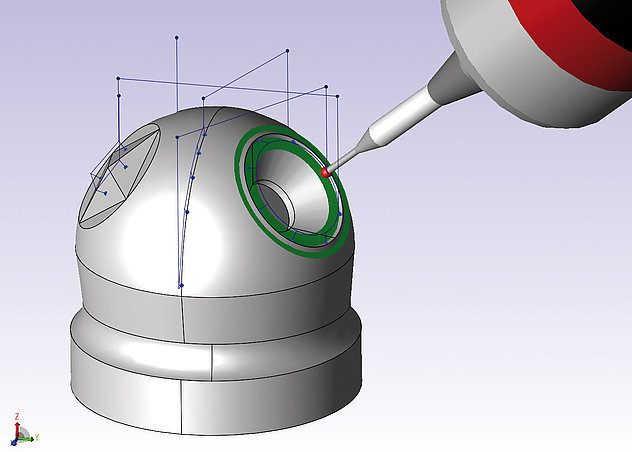

3-csm_adif-blum-formcontrol-messen-bearbeitungszentrum_10e372cdc

  • Fare tıklaması ile ölçüm programının oluşturulması
  • Çarpışma kontrolü

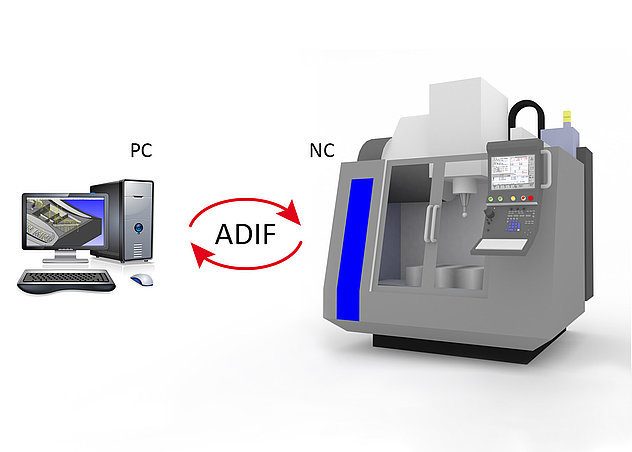

ADIF

  • NC programının oluşturulması
  • Programın kontrol sistemine otomatik transferi
  • Ölçüm sonuçlarının otomatik olarak FormControl'e döndürülmesi

UYGULAMALAR

İşleme merkezleri için 3D ölçüm yazılımı

BLUM'un FormControl ölçüm yazılımı, işleme kelepçesindeki karmaşık iş parçalarını ölçebilir. Bekleme süreleri, ölçüm makinesi için bir aktarım ve sıfırlama sırasında karşılaşılan sorunlar geçmişte kaldı.

Pozisyon Ölçümü

Sıfırlamadan sonra mevcut iş parçası konumunun ve hizalamasının kesin olarak belirlenmesi ve matematiksel olarak düzeltilmesi.

Standart Özelliklerin Ölçülmesi

Standart geometrik elemanların hızlı ve esnek ölçümü: delikler ve pimler, küreler, koniler, dış ve iç genişlik, yarıçap, basamak. Boşlukların, tek noktaların, açıların, iç ve dış çapların, iç genişliklerin ve dış genişliklerin ölçülmesi.

Kontur Ölçümü

Karmaşık konturların yüksek hassasiyetli ölçümü ve CAD modelinden sapmanın kaydedilmesi.

İş Parçası Denetimi

Üretilen iş parçalarının işleme hataları ve kelepçeleme öncesi kontrol ölçümleri yoluyla imalat toleransına bağlılık açısından incelenmesi.

Tek ve Seri Üretim

FormControl ölçüm yazılımı öncelikle kalıp ve kalıp uygulamalarındaki işleme merkezlerinde karmaşık ölçüm projeleri oluşturmak için geliştirilmiştir. Tek seferlik ve seri üretilen iş parçalarının ölçümü için idealdir.

Sıcaklık Telafisi

İşleme merkezlerinin sıcaklığa bağlı termal davranışlarının telafisi.

ÖZELLİKLERİ

ÜG7-1 - Özellikleri-1

Verimli Üretim, Daha Düşük Maliyetler

o1-csm_werkstueckmessung-freiformflaeche-tc50-blum_a6d53b581b

  • İşleme hatalarını erken tespit edin
  • İşleme adımları arasındaki ölçümleri kontrol edin
  • Ölçüm makinesi için nakliye gerekmez
  • Gereksiz depolama, montaj ve bekleme sürelerini önler
  • Nihai kalitenin kaydedilmesi ve dokümantasyonu
  • Anında yeniden işleme mümkün olduğu için gecikme yok
  • Geleneksel dokunmatik problarla kullanılabilir

ÜG7-1 - Özellikleri-2

Bir Kerelik Kalibrasyon

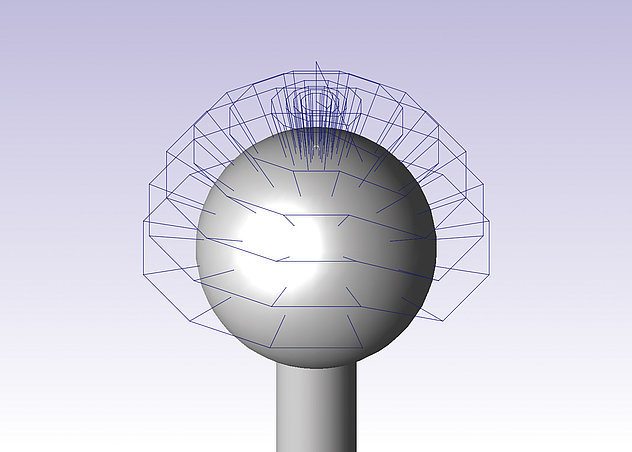

o2-csm_kalibrierung-messsoftware-formcontrol-blum_33261285a2

  • Boşta kalma sürelerinin en aza indirilmesi
  • Kalibrasyon sadece tarama sisteminin çalıştırılması sırasında veya prob ucunun değiştirilmesinden sonra
  • Uzayda tarama sisteminin ölçüm davranışının telafisi
  • Makine ve kontrol sisteminin ölçüm üzerindeki etkilerinin telafisi

SEÇENEKLER

ÜG7-1 - Seçenekler-1

En uygun fonksiyon

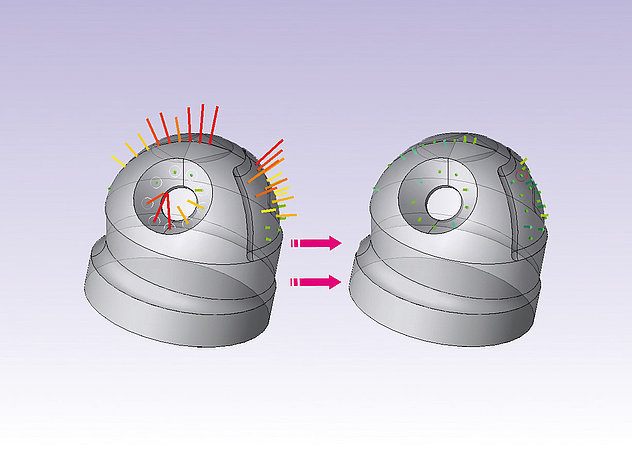

s1-csm_blum-formcontrol-ausrichtfunktion_f76cca7cf3

  • CAD modelini kullanarak ölçüm noktalarının mümkün olan en iyi eşleşmesini oluşturmak için iş parçasını uzayda matematiksel olarak yönlendirir
  • Optimize edilmiş konumlandırma ile işlemeye devam edin
  • Sistematik ölçüm hatalarını telafi eder
  • Ölçüm noktalarının bireysel ağırlığı
  • İş parçası istendiğinde yer değiştirebilir ve döndürülebilir
  • Uygulamaya özel hizalama için eksen kilidi

ÜG7-1 - Seçenekler-2

Hizalama İşlevi 2.0

s2-csm_cad-blum-messtaster-freiformflaeche_fe7805f07b

  • CNC kontrolü için gerçek iş parçası konumunun ve geri dönüşünün belirlenmesi
  • 5 makine eksenine kadar iş parçası konumunun otomatik olarak düzeltilmesi (yer değiştirme, burulma, yatırma)
  • Zaman alıcı, manuel hizalamanın ortadan kaldırılması sayesinde hızlı yeniden işleme
  • Yeniden ayarlamadan sonra optimize edilmiş hizalama sayesinde ultra yüksek hassasiyet

ÜG7-1 - Seçenekler-3

Form Kontrol Otomasyonu

s3-csm_blum-formcontrol-automation_ad29fecf88

  • Talaşlı imalat arasında ve sonrasında ölçüm işlerinin otomatik yürütülmesi ve kaydedilmesi
  • Benzersiz kimlik sayesinde ölçüm işinin ve bileşenin kolay atanması
  • Çok sayıda ölçüm protokolünün hızlı oluşturulması
  • Takım ve kalıp yapımında ve havacılık endüstrisinde minimal insanlı, yüksek verimli kesme işlemlerinin uygulanması

UYGULAMALAR VİDEO-RESİM

3D FormControl V4 ölçüm yazılımını kullanarak bir ölçüm programı oluşturma

3D FormControl V4 ölçüm yazılımını kullanarak bir ölçüm programı oluşturma

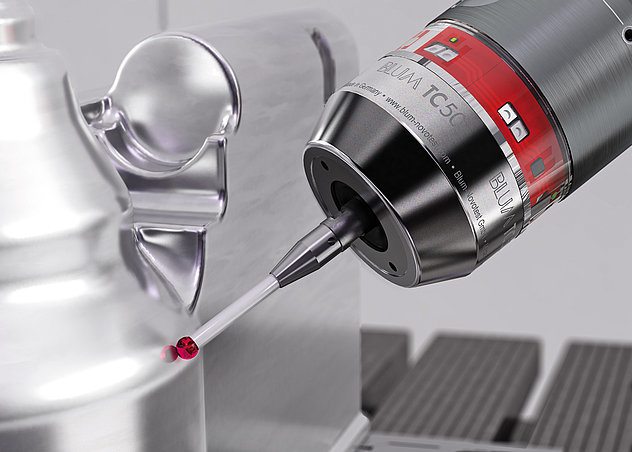

Frezeleme merkezinde BLUM FormControl V4 ve TC52 LF dokunmatik prob ile iş parçası ölçümü

Frezeleme merkezinde BLUM FormControl V4 ve TC52 LF dokunmatik prob ile iş parçası ölçümü
