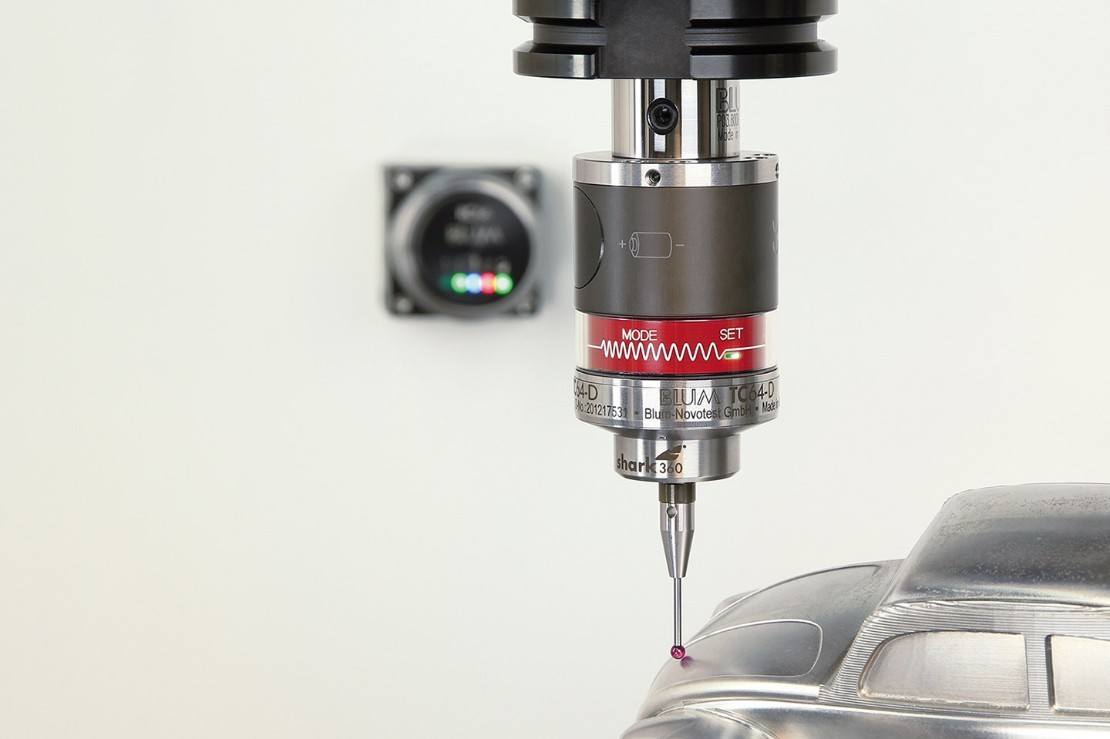

TC 63-DİJİLOG | TC 64-DIGILOG Dokunmatik Problar

Seri üretim sırasında maksimum proses içi güvenilirlik için devrim niteliğindeki dokunmatik problar

Freze ve torna makineleri için, işleme hataları için iş parçası konturlarının otomatik denetimi için gelişmiş, tarama dokunmatik probları. Dijital ölçüm kullanarak iş parçası konumunun kesin ölçümü, siber hız kullanarak ölçüm süresinde aşırı azalma, analog tarama işlemi.

ÖNEMLİ BİLGİLER

ÜG4-1 - Önemli Bilgiler-1

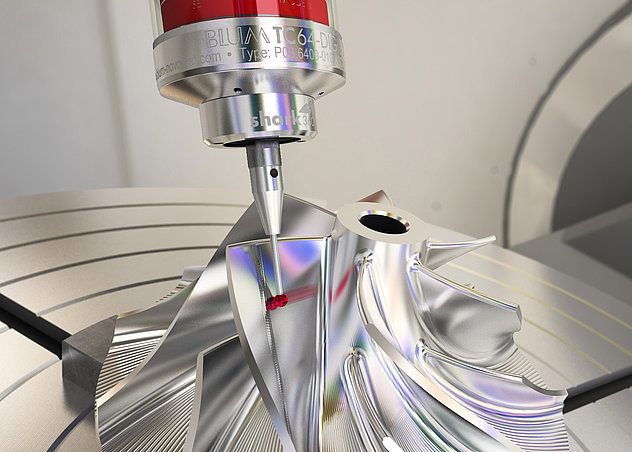

Geleceğe Yönelik DIGILOG Teknolojisi

1-csm_messtaster-blum-tc64-digilog-fehler_9d7558bc2a

  • İşleme merkezinde analog tarama işleminin neden olduğu işleme hatalarının tespiti
  • Ana parça ve iş parçası arasında karşılaştırmalı ölçüm
  • Aşağı akım, harici ölçümler nedeniyle NOK parçaları üretilmez
  • Orijinal ortamda anında yeniden işleme mümkündür
  • Yüzeyleri değerlendirirken ölçüm süresinde büyük azalma

ÜG4-1 - Önemli Bilgiler-2

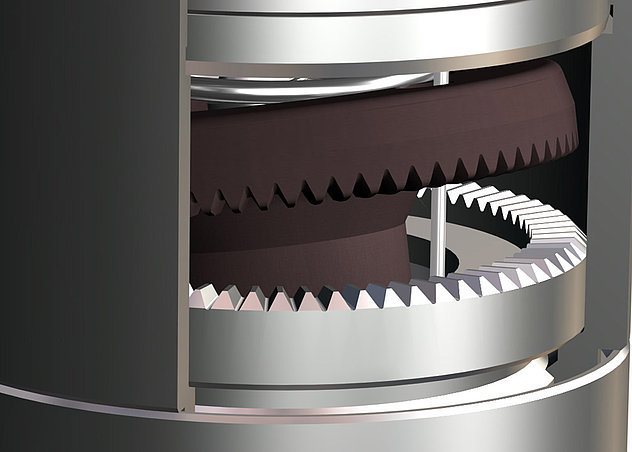

Shark360 DIGILOG Ölçüm Mekanizması

2-csm_blum-shark360-messwerk_c6d0e8218f

  • Yüksek hassasiyetli, yüz dişli ölçüm mekanizması
  • Aşınmasız, optoelektronik sinyal üretimi
  • Tanımlanmış sapma yönü ve sabit sapma kuvvetleri
  • Son derece hızlı ölçümler
  • Merkez dışı problama ile bile maksimum ölçüm hassasiyeti
  • Maksimum hassasiyet ve güvenlik için yüksek ölçüm çözünürlüğü

ÜG4-1 - Önemli Bilgiler-3

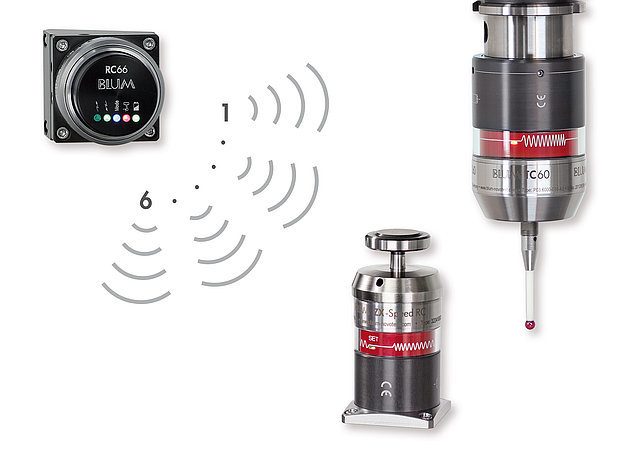

Modern BRC Radyo Teknolojisi

3-csm_sequentielle-uebertragung-6-messsysteme_81df7ee062

  • Güvenilir ve kanıtlanmış iletim teknolojisi
  • Diğer radyo sistemlerini etkilemez
  • Bir alıcı ile 6 adede kadar radyo ölçüm sisteminin sıralı kullanımı
  • Çok uzun pil ömrü

UYGULAMALAR

BLUM İş Parçası Dokunmatik Probu

BLUM'un dokunmatik probları, CNC işleme merkezlerindeki en çeşitli ölçüm ve izleme görevleri için kullanılabilir

Pozisyon Ölçümü

İşleme öncesinde veya dijital (anahtarlama) ölçümü kullanılarak sıfırlama sonrasında mevcut iş parçası konumunun (iş parçası sıfır noktası) hızlı belirlenmesi.

Standart Özelliklerinin Ölçülmesi

Üretilen bir iş parçasındaki mesafelerin, tek noktaların, açıların, iç ve dış çapların, iç ve dış genişliklerin dijital (anahtarlama) ölçümü.

Kontur Tarama

Takım tezgahlarındaki iş parçası konturlarının saniyede 1000 ölçüm değeri çözünürlüğünde analog taraması. Hedef konturdan sapmalar, işleme kenetleme işleminde tespit edilir.

Modüler Sistem

Ölçüm sisteminin modüler tasarımı, özel ölçüm görevleri için müşteriye özel adaptasyonu mümkün kılar. BLUM bu amaçla uzatma ve dirsek gibi kapsamlı bir aksesuar yelpazesi sunmaktadır.

İş Parçası Denetimi

Üretilen iş parçalarının işleme hataları ve kelepçeleme öncesi kontrol ölçümleri yoluyla imalat toleransına bağlılık açısından incelenmesi.

Uyarlanabilir İşleme

Uyarlanabilir işleme ve işleme adımları arasında ve sonrasında proses kontrolü için parametrelerin belirlenmesi.

Soğutma Sıvısı Yükü

Gelişmiş ölçüm kuvvetine sahip modern ölçüm mekanizması sayesinde soğutucuda güvenilir ve hızlı ölçümler.

Seri Üretim

En zorlu koşullar altında seri üretime uygundur.

Aşınma Tazminatı

Takım aşınması, iş parçası üzerinde ölçümler yapıp bunları nominal boyutla karşılaştırarak telafi edilir.

Sıcaklık Telafisi

İşleme merkezlerinin sıcaklığa bağlı termal davranışlarının telafisi.

ÖZELLİKLERİ

ÜG4-1 - Özellikleri-1

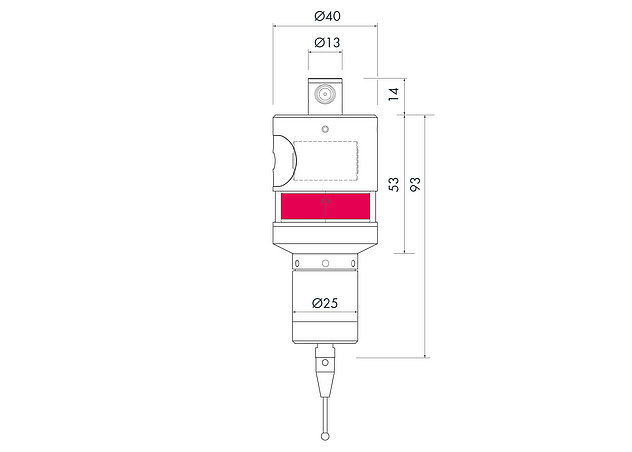

Dokunmatik Prob TC63-DIGILOG

o1-csm_tc63-digilog-zeichnung_d903a9da9d

Uygulamaya özel adaptasyon için modüler sistem

ÜG4-1 - Özellikleri-2

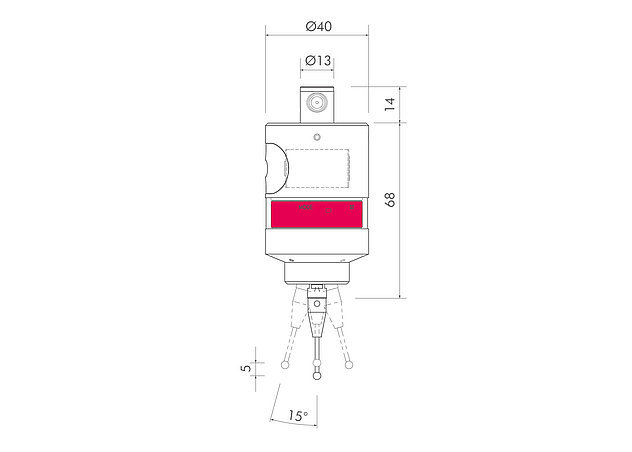

Dokunmatik Prob TC64-DIGILOG

o2-csm_tc64-digilog-zeichnung_ae0d570ce4

Küçük ve orta boy makineler için kompakt dokunmatik prob

ÜG4-1 - Özellikleri-3

Ek Ürün Özellikleri

  • Maks. problama hızı: 2 m / dak
  • Tekrarlanabilirlik: 0.4 µm 2σ
  • Koruma sınıfı: IP68
  • Yaklaşım yönleri: ± X, ± Y, -Z

Ek bilgi ilgili broşürde ve kullanım kılavuzunda bulunabilir.

AKSESUARLAR

ÜG4-1 - Aksesuarlar-1

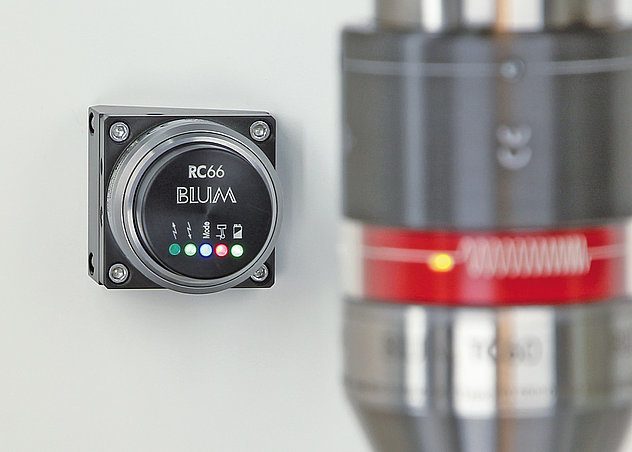

Alıcı Sistemleri

a1-csm_blum-empfaenger-rc66_06ea3caecb

BLUM ölçüm sistemleri ile takım tezgahı arasında kablosuz veri iletimi için en son iletim teknolojilerini içeren kompakt alıcı sistemleri kullanılır.

ÜG4-1 - Aksesuarlar-2

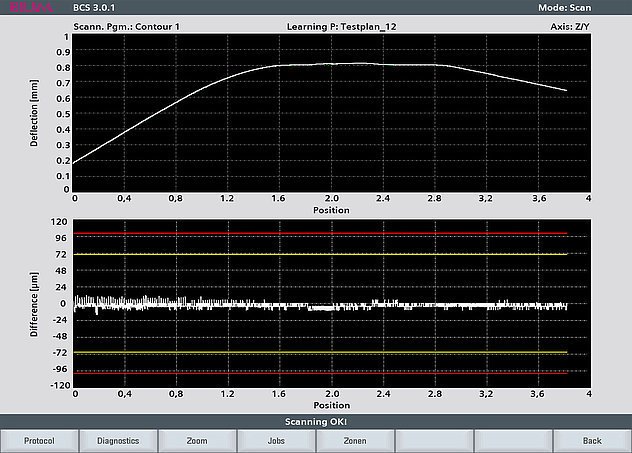

DIGILOG Yazılımı BCS 3.0

a2-csm_auswertung-digilog-messtaster_3017f10a06

  • Kontrol ekranında veya BLUM Dokunmatik Panel TP48-21'de değerlendirme ve görselleştirme
  • “Hata eğilimlerinin” erken tespiti
  • Ana parça ve iş parçası arasında karşılaştırmalı ölçüm
  • İş parçası başına esnek uyarı ve tolerans limitleri tanımı
  • Günlük dosyalarında izlenen verileri sağlama

ÜG4-1 - Aksesuarlar-3

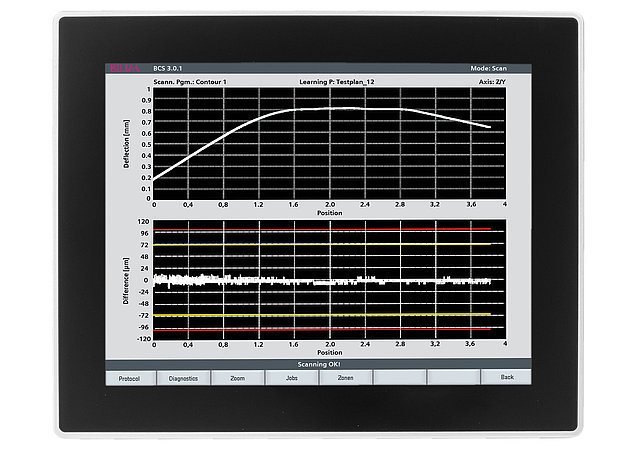

Dokunmatik Panel TP48-21

a3-csm_blum-touch-panel-tp48-21-digilog_d290d57294

Güçlendirme için modern dokunmatik panel. Makine kontrolünde görselleştirme ve çalıştırma mümkün değilse kullanılır.

UYGULAMA VİDEOLARI

BLUM'un entegre DIGILOG teknolojisine sahip ölçüm sistemleri, dijital dokunmatik probun avantajlarını, tek bir cihazda analog tarama dokunmatik probunun avantajlarıyla birleştirir. İş parçaları, işleme hataları ve kontur sapmaları için analog dokunmatik prob kullanılarak çok hızlı bir şekilde kontrol edilebilir.

ÜG4-1 - Uygulama Video-1

BLUM TC64-DIGILOG ile 5 eksenli işleme merkezinde analog tarama

ÜG4-1 - Uygulama Video-2

TC64-DIGILOG kullanarak işleme hataları için bir tahrik milinde tarama
