TC 76-DIGILOG Dokunmatik Prob - Bir Sistem, İki Teknoloji, Binlerce Ölçüm Değeri

Torna ve taşlama makineleri için, işleme hataları için iş parçası konturlarının otomatik kontrolü için kablo bağlantılı dokunmatik problar. Dijital ölçüm kullanarak iş parçası konumunun kesin ölçümü, siber hız kullanarak ölçüm süresinde aşırı azalma, analog tarama işlemi.

ÖNEMLİ BİLGİLER

ÜG4-2 - Önemli Bilgiler-1

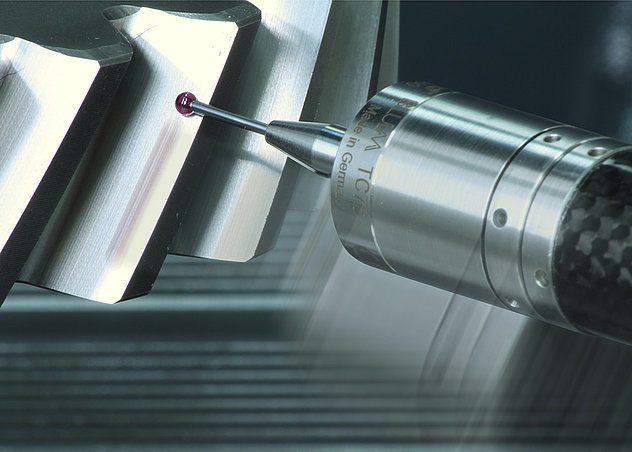

Geleceğe Yönelik DIGILOG Teknolojisi

1-csm_blum-tc76-digilog-werkstueckscan_48b4bae016

  • İşleme merkezinde analog tarama işleminin neden olduğu işleme hatalarının tespiti
  • Ana parça ve iş parçası arasında karşılaştırmalı ölçüm
  • Aşağı akım, harici ölçümler nedeniyle NOK parçaları üretilmez
  • Orijinal ortamda anında yeniden işleme mümkündür
  • Yüzeyleri değerlendirirken ölçüm süresinde büyük azalma

ÜG4-2 - Önemli Bilgiler-2

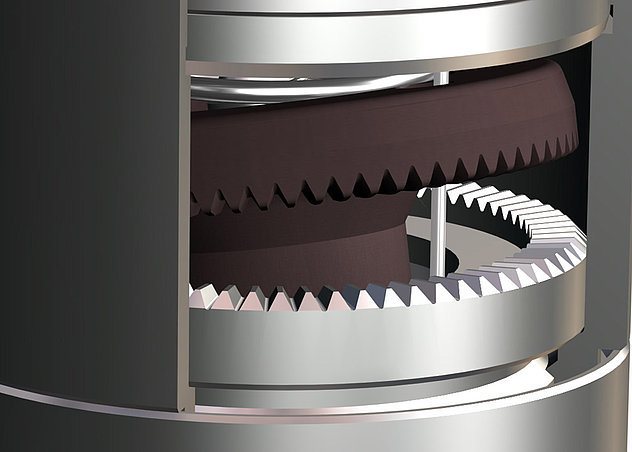

Shark360 DIGILOG Ölçüm Mekanizması

2-csm_blum-shark360-messwerk_c6d0e8218f

  • Yüksek hassasiyetli, yüz dişli ölçüm mekanizması
  • Aşınmasız, optoelektronik sinyal üretimi
  • Tanımlanmış sapma yönü ve sabit sapma kuvvetleri
  • Son derece hızlı ölçümler
  • Merkez dışı problama ile bile maksimum ölçüm hassasiyeti
  • Maksimum hassasiyet ve güvenlik için yüksek ölçüm çözünürlüğü

ÜG4-2 - Önemli Bilgiler-3

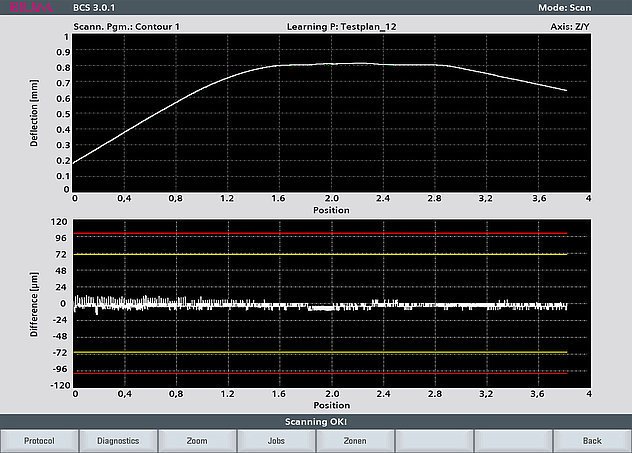

DIGILOG Yazılımı BCS 3.0

3-csm_auswertung-digilog-messtaster_3017f10a06

  • Kontrol ekranında veya BLUM Dokunmatik Panel TP48-21'de değerlendirme ve görselleştirme
  • “Hata eğilimlerinin” erken tespiti
  • Ana parça ve iş parçası arasında karşılaştırmalı ölçüm
  • İş parçası başına esnek uyarı ve tolerans limitleri tanımı
  • Günlük dosyalarında izlenen verileri sağlama

UYGULAMALAR

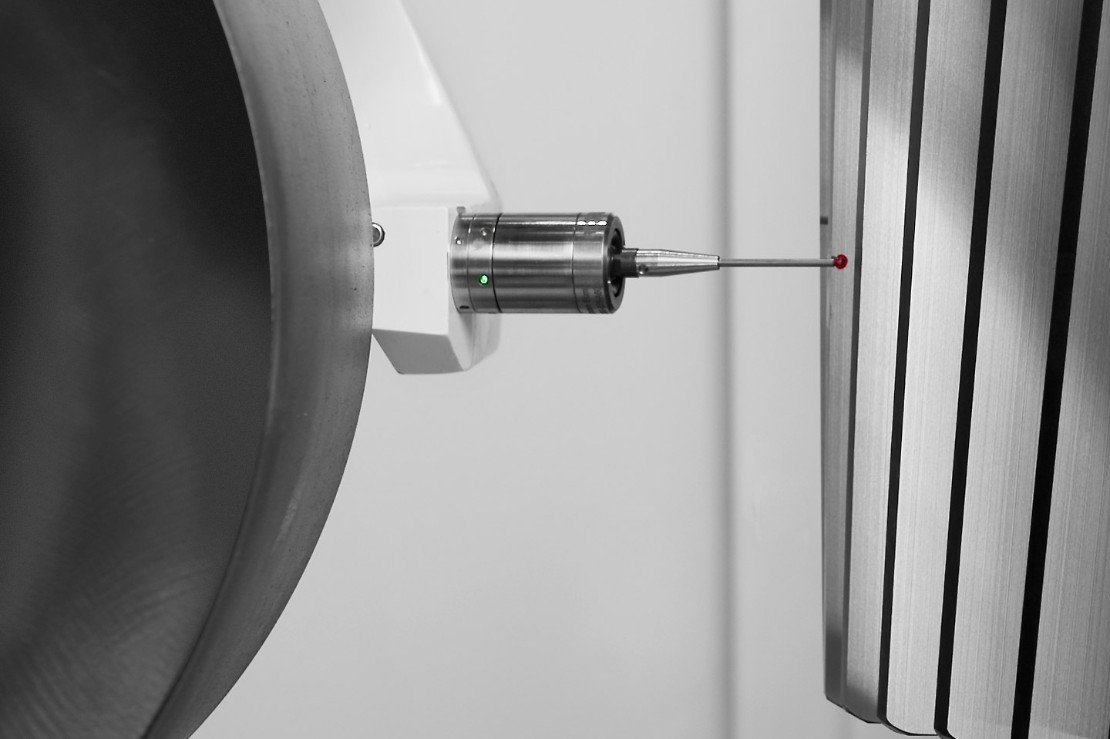

BLUM İş Parçası Dokunmatik Probu

BLUM'un dokunmatik probları, CNC işleme merkezlerindeki en çeşitli ölçüm ve izleme görevleri için kullanılabilir

Pozisyon Ölçümü

İşleme öncesinde veya dijital (anahtarlama) ölçümü kullanılarak sıfırlama sonrasında mevcut iş parçası konumunun (iş parçası sıfır noktası) hızlı belirlenmesi.

Standart Özelliklerinin Ölçülmesi

Üretilen bir iş parçasındaki mesafelerin, tek noktaların, açıların, iç ve dış çapların, iç ve dış genişliklerin dijital (anahtarlama) ölçümü.

Kontur Tarama

Takım tezgahlarındaki iş parçası konturlarının saniyede 1000 ölçüm değeri çözünürlüğünde analog taraması. Hedef konturdan sapmalar, işleme kenetleme işleminde tespit edilir.

Modüler Sistem

Ölçüm sisteminin modüler tasarımı, özel ölçüm görevleri için müşteriye özel adaptasyonu mümkün kılar. BLUM bu amaçla uzatma ve dirsek gibi kapsamlı bir aksesuar yelpazesi sunmaktadır.

İş Parçası Denetimi

Üretilen iş parçalarının işleme hataları ve kelepçeleme öncesi kontrol ölçümleri yoluyla imalat toleransına bağlılık açısından incelenmesi.

Uyarlanabilir İşleme

Uyarlanabilir işleme ve işleme adımları arasında ve sonrasında proses kontrolü için parametrelerin belirlenmesi.

Soğutma Sıvısı Yükü

Gelişmiş ölçüm kuvvetine sahip modern ölçüm mekanizması sayesinde soğutucuda güvenilir ve hızlı ölçümler.

Seri Üretim

En zorlu koşullar altında seri üretime uygundur.

Aşınma Tazminatı

Takım aşınması, iş parçası üzerinde ölçümler yapıp bunları nominal boyutla karşılaştırarak telafi edilir.

Sıcaklık Telafisi

İşleme merkezlerinin sıcaklığa bağlı termal davranışlarının telafisi.

ÖZELLİKLERİ

ÜG4-2 - Özellikleri-1

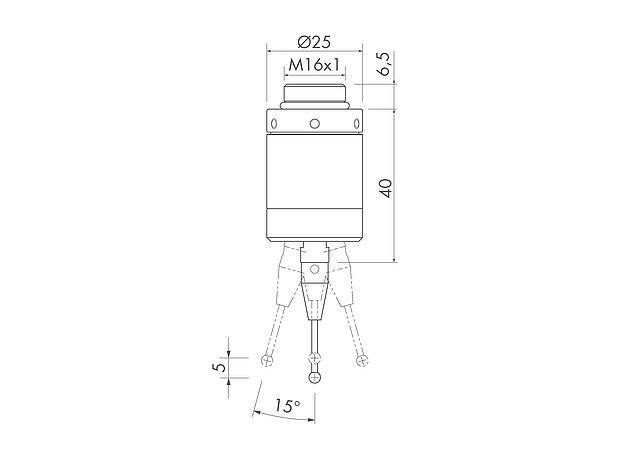

Dokunmatik Prob TC76-DIGILOG

o1-csm_blum-tc76-digilog-zeichnung_265d033fed

Kablo bağlantılı modüler sistem

ÜG4-2 - Özellikleri-2

Teknik Özellikleri

  • Maks. problama hızı: 2 m / dak
  • Tekrarlanabilirlik: 0.4 µm 2σ
  • Koruma sınıfı: IP68
  • Yaklaşım yönleri: ± X, ± Y, -Z

Ek bilgi ilgili broşürde ve kullanım kılavuzunda bulunabilir.

AKSESUARLAR

ÜG4-2 - Aksesuarlar-1

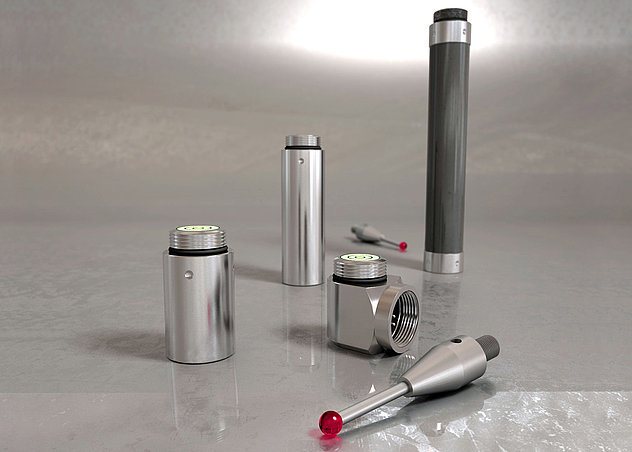

Uzantı Seçenekleri

a1-csm_tc76-zubehör_2a803a6a43

TC76-DIGILOG dokunmatik prob için müşteriye özel uygulamalar için en uygun çözümleri sunan eksiksiz bir aksesuar yelpazesi mevcuttur:

  • Çeşitli prizler
  • Pnömatik olarak çalıştırılan koruma manşonları
  • dirsekler
  • Uzantıları
  • Çeşitli prob uçları

ÜG4-2 - Aksesuarlar-2

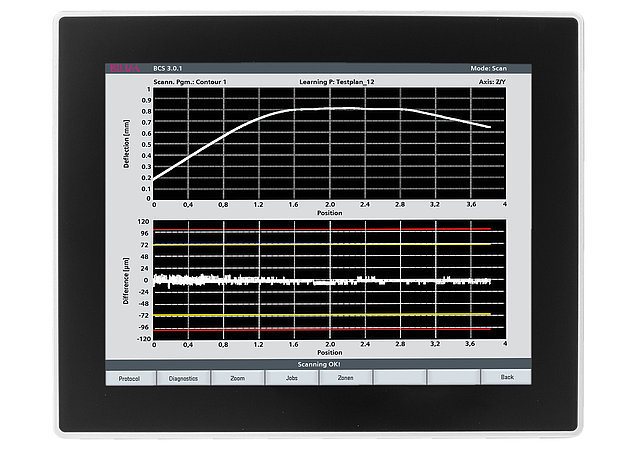

Dokunmatik Panel TP48-21

a2-csm_blum-touch-panel-tp48-21-digilog_d290d57294

Güçlendirme için modern dokunmatik panel. Makine kontrolünde görselleştirme ve çalıştırma mümkün değilse kullanılır.

UYGULAMALAR VİDEO-RESİM

ÜG4-2 - Uygulama Video Resim-1

BLUM TC76 DIGILOG dokunmatik prob kullanarak bir vitese analog tarama

ÜG4-2 - Uygulama Video Resim-2

BLUM TC76-DIGILOG dokunmatik prob kullanarak uzatılmış bir deliğin analog taraması
