LC50-DIGILOG - CNC işleme merkezleri için geleceğe yönelik bir lazer ölçüm sistemi

En zorlu koşullarda temassız takım ölçümü ve takım izleme için dünya çapında benzersiz olan CNC takım tezgahları için lazer ölçüm sistemi. En yeni DIGILOG teknolojisi, birinci sınıf lazer optikler ve mükemmel BLUM koruma sistemi sayesinde rakipsiz hızlı, hassas ve güvenilir.

ÖNEMLİ BİLGİLER

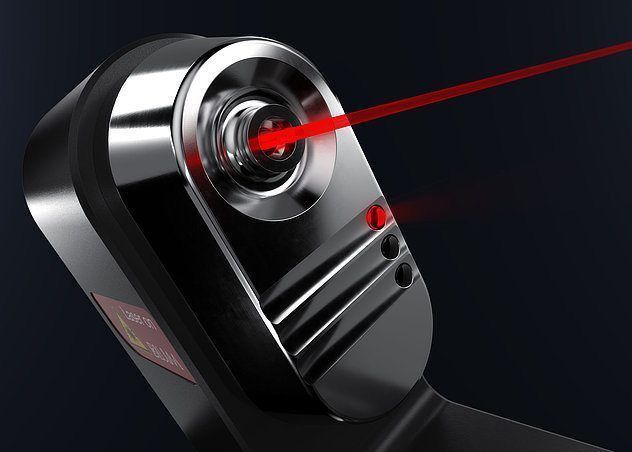

Dünyadaki En Gelişmiş Lazer Ölçüm Sistemi

csm_blum-lasermesssystem-lc50-digilog-focus_343a979e2c

  • Tüm takım özelliklerinin son derece dinamik ölçümleri
  • Her tür, şekil ve kesme malzemesinin temassız ölçümü
  • Kesme kenarında aşınma gibi geometri değişikliklerinin tespiti
  • Proses entegre sıcaklık telafisi sayesinde sürekli olarak iyi parça hassasiyeti
  • Mil büyümesi ve uçuş çemberi hatalarının güvenilir telafisi
  • Otomatik eşmerkezlilik kontrolü kötü takım tutucuları ve kiri algılar
  • Düşük adam, otomatik çalışma

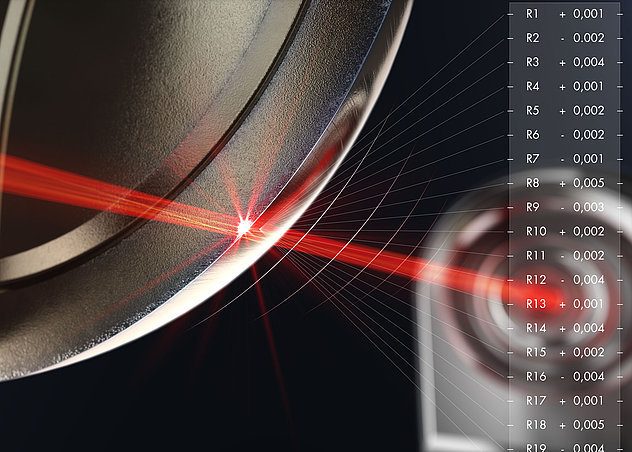

Eşsiz DIGILOG Teknolojisi

csm_blum-lasermesssystem-digilog-technologie_e38fb6204f

  • % 60'a kadar daha kısa ölçüm ve test süreleri
  • Bir takımın tüm kesme kenarlarının saniyede binlerce ölçümü
  • Bir veri akışının değerlendirilmesi
  • Ölçüm hızının aletin nominal hızına dinamik uyarlanması
  • Alet üzerinde kir ve soğutma sıvısı birikiminin otomatik filtrelenmesi
  • Entegre eşmerkezlilik kontrolü ile digiloge kalibrasyonu
  • Soğutma sıvısı altında yeni bir boyutta proses güvenilirliği

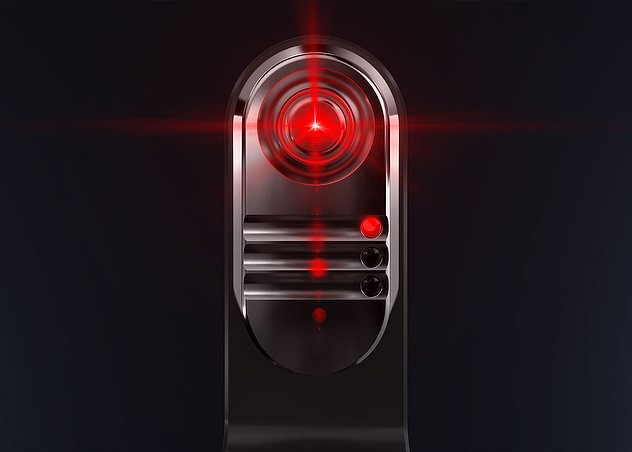

Üstün Lazer Optik ve Koruma Sistemi

csm_blum-lasermesssystem-optik_21a25b51f8

  • En zorlu koşullarda optimum performans için üst düzey lazer optikleri
  • Nanometre aralığında tekrarlanabilirlik
  • Odaklanmış lazer ışını ile maksimum mutlak doğruluk
  • Mikro aletlerin ölçümü ve çok küçük kesici kenar geometrileri
  • Soğutma sıvısı sisi altında bile optimum sonuçlar için kiriş şeklinin maksimum homojenliği
  • Tüm karşılaştırılabilir ölçüm sistemlerinden daha iyi mutlak doğruluk
  • Optikler için optimum koruma sağlamak için son derece güçlü bariyer havası akışı
  • Açıklığın patlayıcı olarak temizlenmesi

ÖZELLİKLERİ

Teknik Veri

Sistem uzunluğu 150 mm 200 mm 260 mm 300 mm 400 mm 500 mm
Maks. Alet Ø * 36 mm 120 mm Uzunluk 314 mm Uzunluk: 498 mm 1154 mm (milimetre) Genişlik 2087 mm
Min. Alet Ø * 5 *** / 15 μm 20 µm 30 µm 37 µm 49 µm 66 µm
Tekrarlanabilirlik ** 0.2 µm 2σ 0.3 µm 2σ 0.4 µm 2σ 0,5 µm 2σ 0.7 µm 2σ 0.9 µm 2σ

* Alet çapı açıklık genişliğini aşarsa çarpışma riski. Kullanım kılavuzunu dikkate alın! ** Montaj durumuna ve montaj stabilitesine bağlı olarak *** Yazılım parametrelerinin uyarlanması ile 5 μm mümkündür

Ek bilgi ilgili broşürde ve kullanım kılavuzunda bulunabilir.

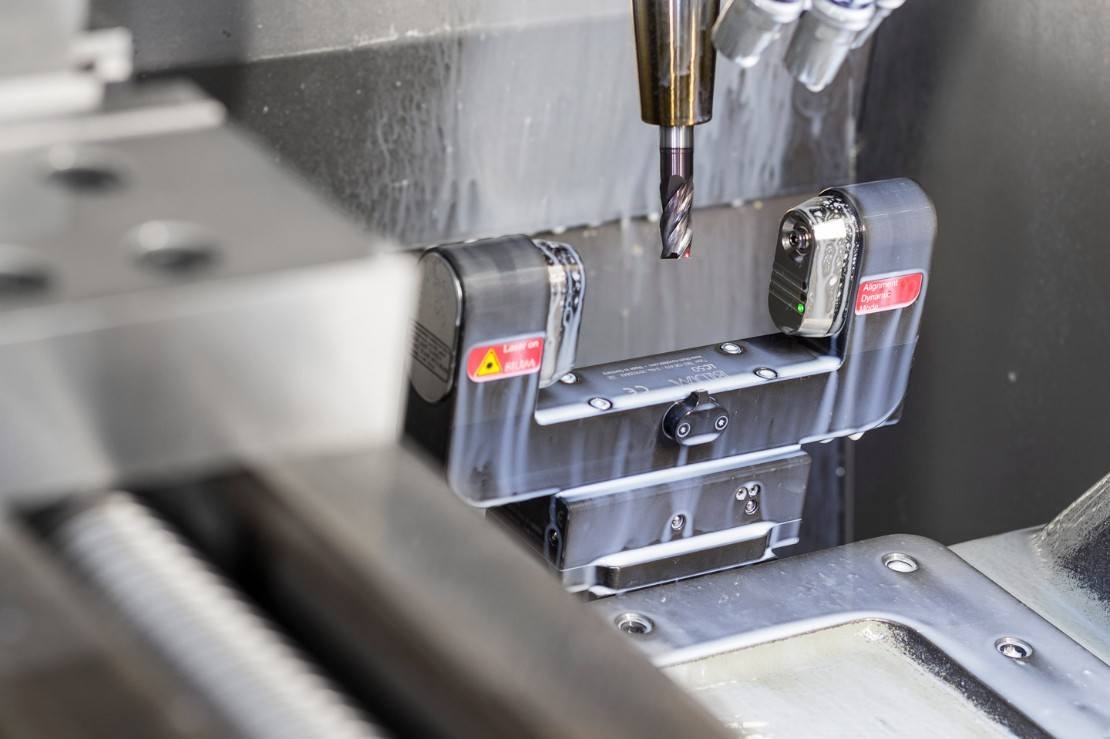

LC50-DIGILOG

Lazer ölçüm sistemi LC50-DIGILOG standart olarak 150 ila 500 mm uzunluklarda sunulmaktadır. Özel uzunluklar ve yükseklikler talep üzerine temin edilebilir.

UYGULAMA ALANLARI

BLUM standart ölçüm çevrimleri

BLUM lazer ölçüm sistemleri için ölçüm döngüleri ile, tüm yaygın kesme aletlerinin% 90'ından fazlası ölçülebilir ve izlenebilir. Ölçüm döngüleri birçok yaygın kontrol için kullanılabilir. Yerel BLUM temsilciniz, kontrolünüz için mevcut işlevler aralığı hakkında sizi bilgilendirmekten mutluluk duyacaktır.

Takım Kırılma Tespiti

Matkaplar, freze bıçakları, frezeler, kılavuzlar ve raybalar gibi merkezli takımların temassız kırılma izlemesi.

Takım Ayarı

Yüksek devir hızlarında dinamik iş mili kaymasının telafisi dahil nominal hızda uzunluk ve yarıçapta temassız takım ayarı.

Tek kesici kenar kontrol

Kesici kenarlar ve eksik kesici kenarlar için takımların izlenmesi.

Kalıp ölçüm

Uzunluk, yarıçap ve kesici kenar yarıçapında dairesel kesici kenar geometrisine sahip takımların ayarlanması ve izlenmesi.

Araç Formu İzleme

Takım kesme kenarlarını tarayarak çatlak veya aşınma kontrolü.

Aşınma telafisi

İşleme adımları arasındaki ölçümlerle takım aşınmasının telafisi. Aşınma değeri, takım ofseti belleğinde ek bir düzeltme değeri olarak saklanır.

Sıcaklık telafisi

İşleme merkezlerinin sıcaklığa bağlı ısı davranışlarının telafisi.

İş Mili Kontrolü

Önleyici bakım için iş mili aşınmasının edinilmesi ve dokümantasyonu. * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

3D Araç Kontrolü

Aletlerdeki form hatalarının tespiti. Takım kesici kenarlarındaki aşınma ve kusurların ayrıntılı gösterimi * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

Runout Control *

Yüksek verimli işleme merkezleri için 1 saniyeden daha kısa sürede hızlı eşmerkezlilik kontrolü. * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

Microwear Kontrolü *

Yüksek verimli bir ortamda mikro kopmalar için takım kesme kenarlarının hızlı izlenmesi. * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

Chamfer Control *

Havşa başları, gravür takımları vb. Gibi eğik kenarlı takımlarda uzunluk, yarıçap ve açı ölçümü * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

Conical Tool Control *

Konik diş frezeleme kesicileri / şekillendiricileri, pah freze kesicileri, uç frezeleme kesicileri vb. Gibi konik kesme aletlerinin izlenmesi. * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

Kontrolü * Profil

Serbestçe tanımlanabilen takım geometrisinde lazer ölçüm sistemi ile kesici kenar kontrolü. * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

Tool Tip Control *

Torna ve freze takımlarının bağlantı noktasını kaydetmek için lazer ölçümünü kullanarak radyal yüksek noktalı arama. * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

GrindControl *

Bir lazer ölçüm sistemi kullanarak taşlama takımlarının ve taşlama taşlarının dinamik ölçümü. * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

Orientate Tool *

Torna takımlarında, ultrasonik bıçaklarda vb. Takım değiştirme hatalarını telafi etmek için takımların hizalanması ve yönlendirilmesi. * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

Uyarlamalı düzenleme

İşleme adımları arasında veya sonrasında adaptif işleme ve proses kontrolü için parametrelerin belirlenmesi.

AKSESUARLAR

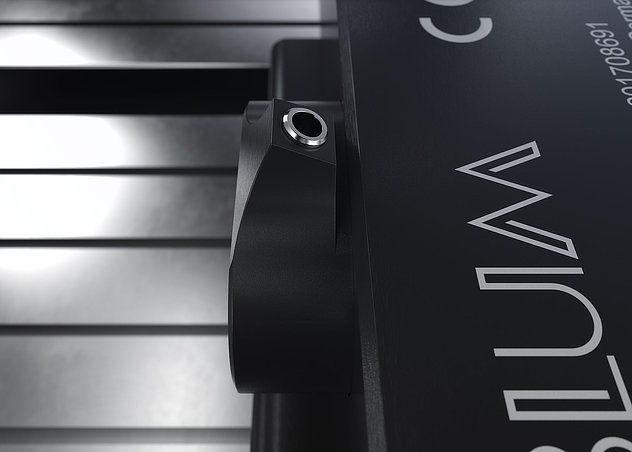

HPC Nozul: Güvenilir Takım Temizleme

csm_blum-lasermesssystem-hpc-duese_d7dfa8720a

Tamamen yeniden geliştirilmiş HPC nozülü, soğutucuların, talaşların ve diğer kirleticilerin hızlı ve kalıntı bırakmadan temizlenmesini garanti eder.

  • Mümkün olan en yüksek temizleme basıncı
  • Hava jeti ölçüm pozisyonuna mükemmel şekilde yönlendirildi
  • Entegre çek valf
  • Her iki tarafa monte edilebilir

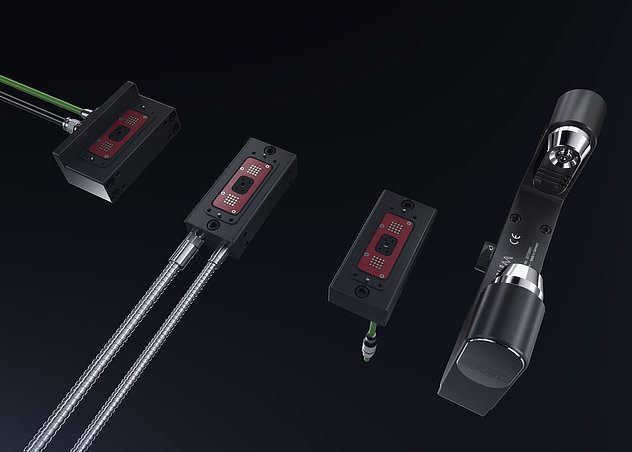

BLUM SmartDock

csm_blum-lasermesssystem-smartdock_f7fd201061

SmartDock, mevcut BLUM lazer ölçüm sistemi serisi için tüm destek sistemleri için global olarak benzersiz bir standart arabirimdir.

  • Esnek montaj için 3 çeşit
  • Sadece 2 bağlantı hattı
  • Çok kısa anahtarlama sürelerine sahip üst düzey pnömatik valfler
  • Ayrı bir pnömatik ünite gerekmez
  • Tüm sistem varyantlarıyla uyumlu
  • Yeni takım boyutlarına kolayca değiştirilebilir
  • Mümkün olan en düşük makine duruş süreleri için hızlı anahtarlama
  • Basit lazer hazırlama

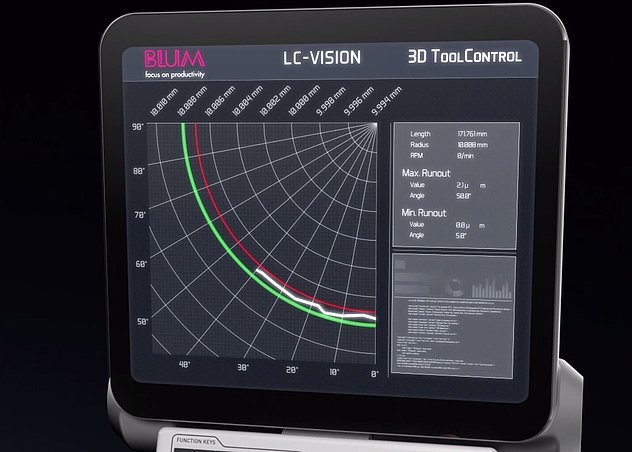

LC-VİZYON

csm_blum-lasermesssystem-lc-vision_0a34dbc8e1

CNC tezgahlarının kontrol ekranında ölçüm sonuçlarını görselleştirmek için eşsiz bir yazılım çözümü.

  • 3D ToolControl Takım kesme kenarlarında aşınma ve kusurların ayrıntılı gösterimi
  • İş Mili Kontrolü Önleyici bakım için iş mili aşınmasının görselleştirilmesi ve dokümantasyonu
  • Uyarı ve tolerans sınırlarının belirlenmesi
  • ...

UYGULAMALAR VİDEO-RESİM

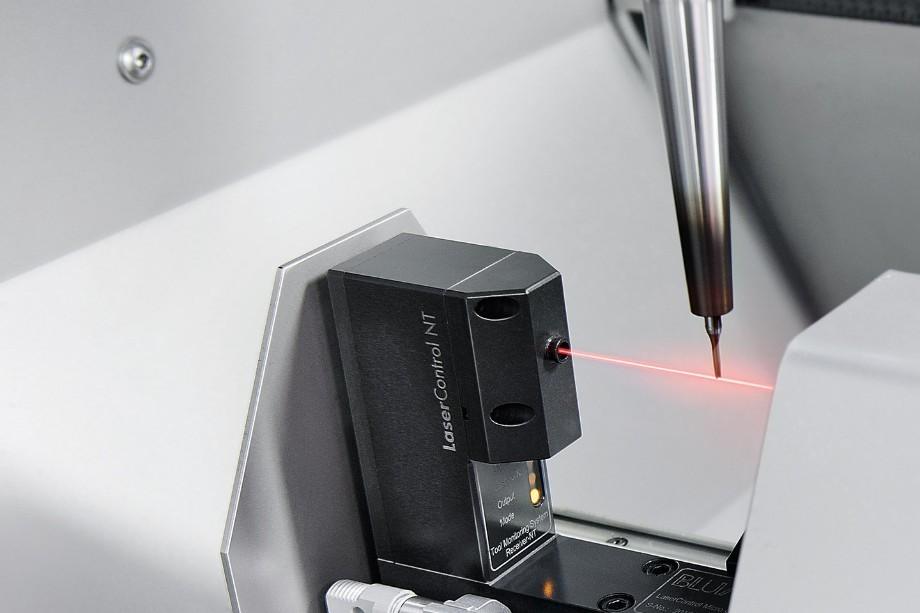

İnsansız işleme için kullanılan modern takım tezgahları, güvenilir proses izleme için sensörlerle donatılmalıdır. Bu senaryoda, LaserControl sistemleri hassas takım ayarı ve takım izleme için kullanılabilir.

Yeni LC50-DIGILOG

Uygulama Örnekleri LC50-DIGILOG
