Micro Single NT - Çalışma alanında esnek kurulum için kompakt lazer ölçüm sistemi

CNC işleme merkezleri için temassız takım ölçümü için lazer ölçüm sistemi ve en zorlu koşullarda hızlı takım kırılması tespiti. Yüksek kaliteli lazer optik, akıllı NT Electronics ve benzersiz BLUM koruma sistemi sayesinde hassas ve güvenilir.

ÖNEMLİ BİLGİLER

ÜG1-4 - Önemli Bilgiler-1

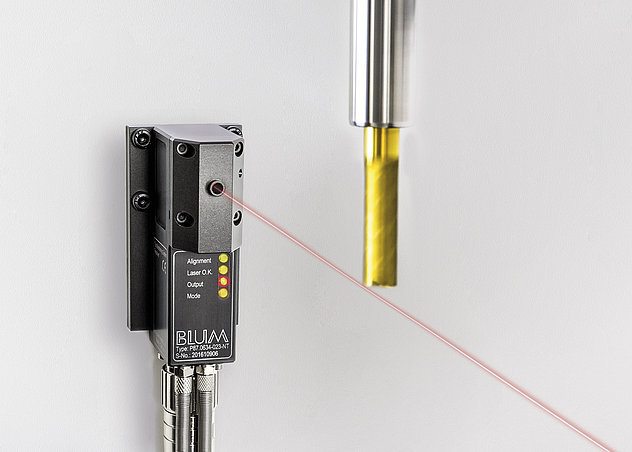

Kanıtlanmış Yüksek Hassasiyetli Lazer Ölçüm Sistemi

1-csm_lasermesssystem-microsingle-fraeser-rotierend_c3f6890b66

  • Ayrı verici ve alıcı üniteli tek sistem
  • Makine masasında karışan kontur yok
  • Çeşitli aksesuarlar kullanarak kolay kurulum
  • En yüksek kalitede lazer diyotlar ve lensler
  • Akıllı NT Teknolojisi
  • Odaklanmış lazer ışını ile maksimum mutlak doğruluk
  • Entegre mikroişlemci ile programlanabilir
  • Son derece sağlam ve uzun ömürlü

ÜG1-4 - Önemli Bilgiler-2

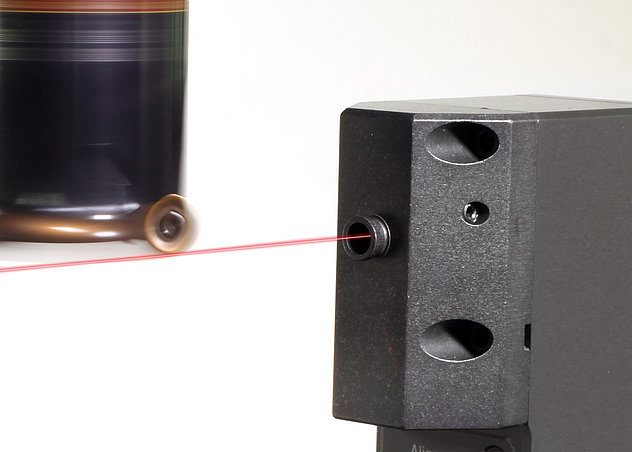

Temassız Optik Alet Ölçümü

2-csm_messerkopf-schneidenkontrolle-laser_945c932a10

  • Tüm takım tiplerinin, şekillerinin ve kesme malzemelerinin (PKD, CBN, vb.) Hızlı, hassas ve otomatik ölçümü
  • Gerçek sıkma koşulunda ve nominal hızda takım ölçümü
  • Takım kesme kenarlarındaki iş mili kayması ve eşmerkezlilik hatalarının telafisi
  • Hassas aletlerin güvenilir ölçümü
  • Çok kademeli takımların ve özel takımların ölçümü

ÜG1-4 - Önemli Bilgiler-3

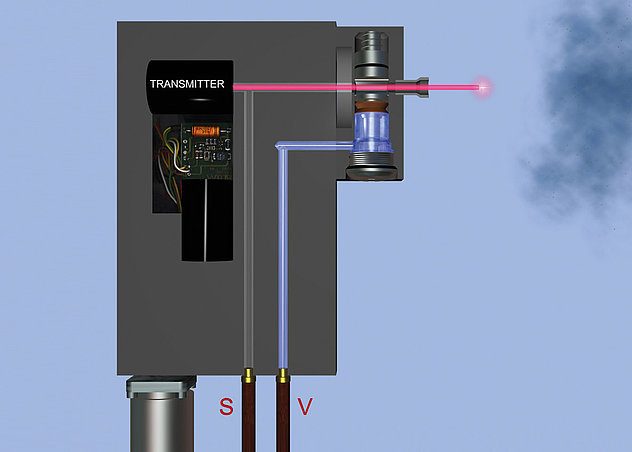

BLUM Koruma Sistemi Sayesinde %100 Güvenilir

3-csm_lasercontrol-schutzsystem_d83f202ebb

  • Patentli NT Electronics ve bariyer hava akışı sayesinde güvenilir ölçüm
  • Kanıtlanmış mekanik obtüratör sayesinde lensin kirlenmeye karşı mükemmel koruması
  • Maksimum kullanılabilirlik ve az bakım gerektiren işletim için BLUM pnömatik ünite
  • Üst düzey üfleme nozulları ile güvenilir takım temizleme
  • Çok düşük hava tüketimi
  • Koruma sınıfı IP68

UYGULAMALAR

BLUM standart ölçüm çevrimleri

BLUM lazer ölçüm sistemleri için ölçüm döngüleri ile, tüm yaygın kesme aletlerinin% 90'ından fazlası ölçülebilir ve izlenebilir. Ölçüm döngüleri birçok yaygın kontrol için kullanılabilir. Yerel BLUM temsilciniz, kontrolünüz için mevcut işlevler aralığı hakkında sizi bilgilendirmekten mutluluk duyacaktır.

Takım Kırılma Tespiti

Matkaplar, freze bıçakları, frezeler, kılavuzlar ve raybalar gibi merkezli takımların temassız kırılma izlemesi.

Takım Ayarı

Yüksek devir hızlarında dinamik iş mili kaymasının telafisi dahil nominal hızda uzunluk ve yarıçapta temassız takım ayarı.

Tek kesici kenar kontrol

Kesici kenarlar ve eksik kesici kenarlar için takımların izlenmesi.

Aşınma telafisi

İşleme adımları arasındaki ölçümlerle takım aşınmasının telafisi. Aşınma değeri, takım ofseti belleğinde ek bir düzeltme değeri olarak saklanır.

Sıcaklık telafisi

İşleme merkezlerinin sıcaklığa bağlı ısı davranışlarının telafisi.

Tek ve Seri Üretim

Sağlam tasarımı ve IP68 koruma sınıfı sayesinde en zorlu koşullarda seri üretime uygundur.

ÖZELLİKLERİ

ÜG1-4 - Özellikleri-1

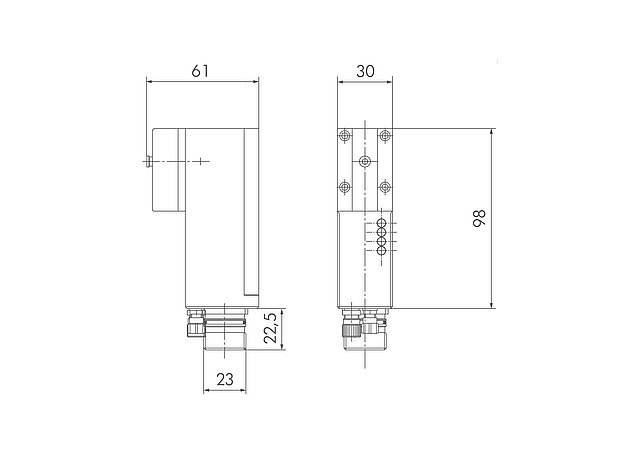

Laser Control Mikro Tekli NT

o1-csm_micro-single-zeichnung_c6eb062fe1

ÜG1-4 - Özellikleri-2

Diğer Ürün Özellikleri

Tekrarlanabilirlik:

  • Mesafe verici / alıcı <750 mm: 2,9 µm 2σ *
  • Mesafe verici / alıcı <1500 mm: 5,6 µm 2σ *

Takım çapı, minimum:

  • Mesafe verici / alıcı <750 mm: 210 μm | 137 μm **
  • Mesafe verici / alıcı <1500 mm: 405 μm | 268 μm **

* Montaj durumuna, montaj stabilitesine, mesafeye ve ölçüm moduna bağlı olarak
** Düşük amplifikasyonlu

Ek bilgi ilgili broşürde ve kullanım kılavuzunda bulunabilir.

UYGULAMALAR VİDEO-RESİM

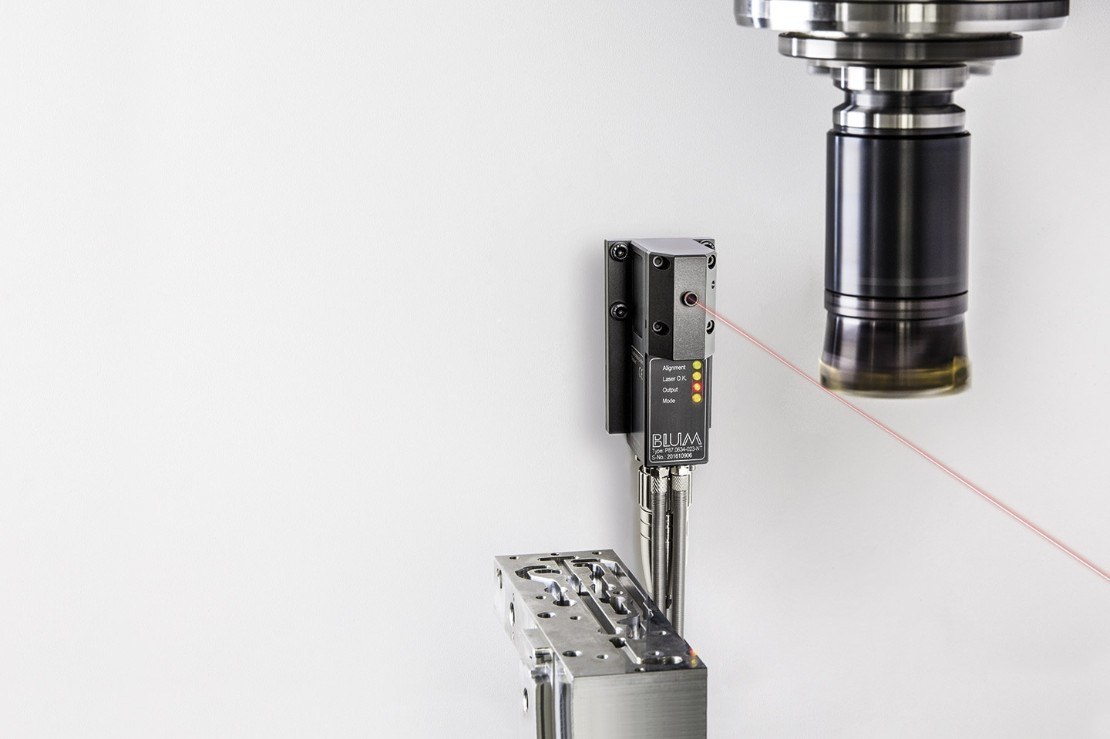

Micro Single NT lazer ölçüm sistemi, takım tezgahlarında temassız takım ölçümü ve takım kırılması tespiti için kullanılır.

Çift milli bir makinede hızlı takım kırılması tespiti

Çift milli bir makinede hızlı takım kırılması tespiti

Lazer ölçüm sistemi ile takım ölçümü ve takım izleme

Lazer ölçüm sistemi ile takım ölçümü ve takım izleme
