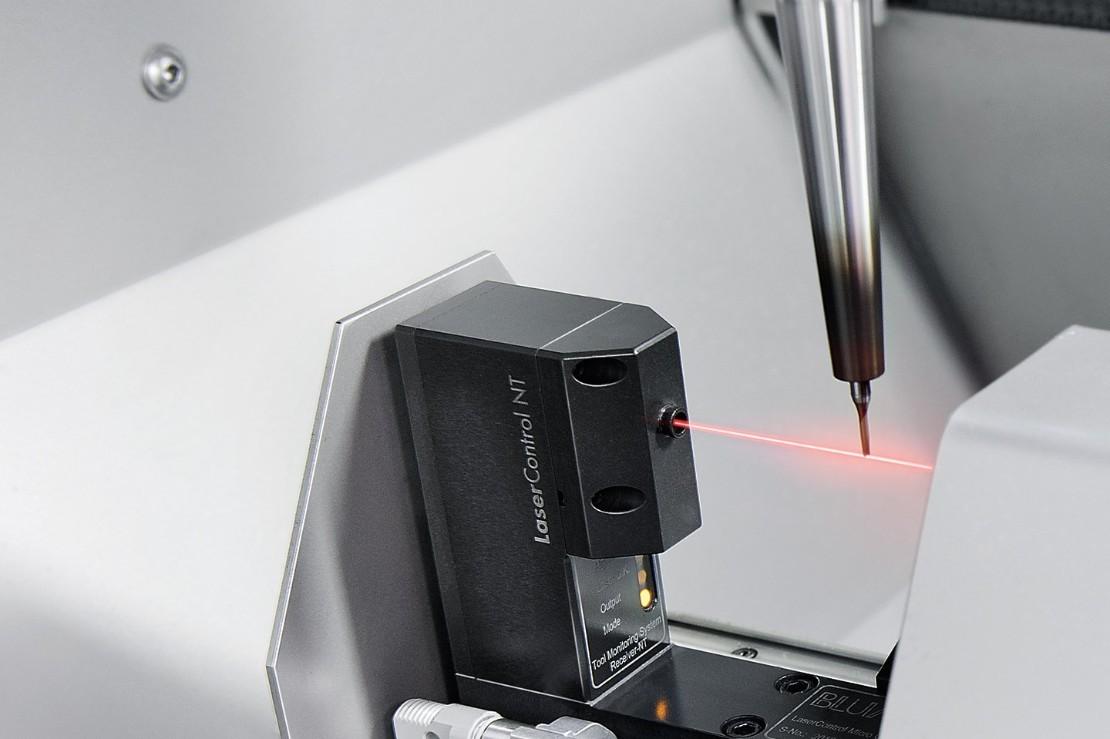

Micro Compact NT - CNC işleme merkezleri için dünya çapında binlerce uygulamada kanıtlanmış lazer ölçüm sistemi

En zorlu koşullar altında temassız takım ölçümü ve takım izleme için CNC işleme merkezleri için lazer ölçüm sistemi. Yüksek kaliteli lazer optik, akıllı NT Electronics ve benzersiz BLUM koruma sistemi sayesinde rakipsiz hassasiyet ve güvenilirlik.

ÖNEMLİ BİLGİLER

ÜG1-3 - Önemli Bilgiler-1

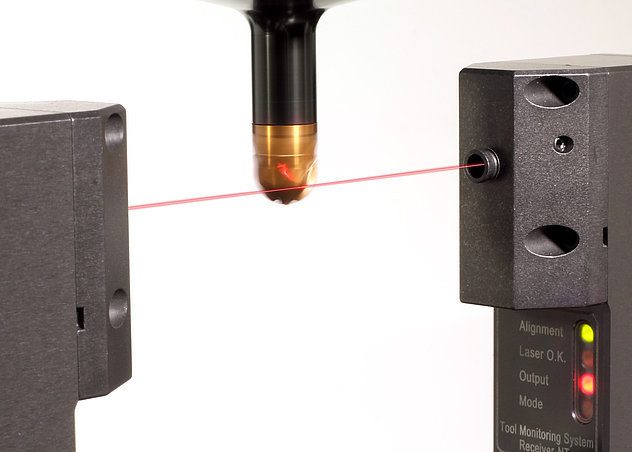

Kanıtlanmış Yüksek Hassasiyetli Lazer Ölçüm Sistemi

1-csm_werkzeugmessung-kugelfraeser-laser_91c542a2ce

  • Destek sistemleri en yüksek hassasiyeti sağlar
  • En yüksek kalitede lazer diyotlar ve lensler
  • Akıllı NT Teknolojisi
  • Odaklanmış lazer ışını ile maksimum mutlak doğruluk
  • Entegre mikroişlemci ile programlanabilir
  • Kolay montaj için önceden hizalanmış lazer
  • Son derece sağlam ve uzun ömürlü

ÜG1-3 - Önemli Bilgiler-2

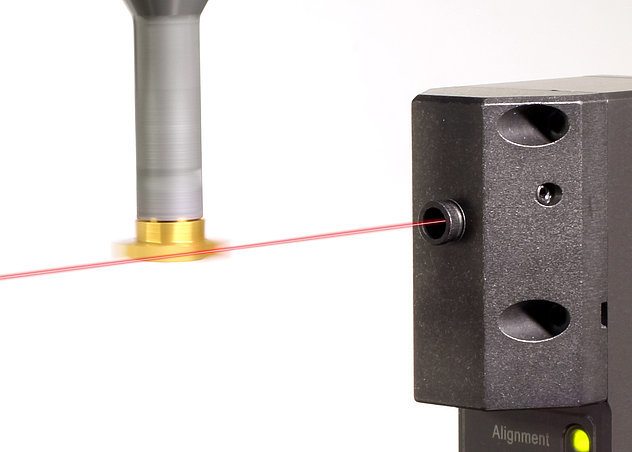

Temassız Optik Alet Ölçümü

2-csm_werkzeugvermessung-t-nuten-fraeser_laser_46023b5f3c

  • Tüm takım tiplerinin, şekillerinin ve kesme malzemelerinin (PKD, CBN, vb.) Hızlı, hassas ve otomatik ölçümü
  • Gerçek sıkma koşulunda ve nominal hızda takım ölçümü
  • Takım kesme kenarlarındaki iş mili kayması ve eşmerkezlilik hatalarının telafisi
  • Hassas ve çok küçük aletlerin güvenilir ölçümü
  • Çok kademeli takımların ve özel takımların ölçümü

ÜG1-3 - Önemli Bilgiler-3

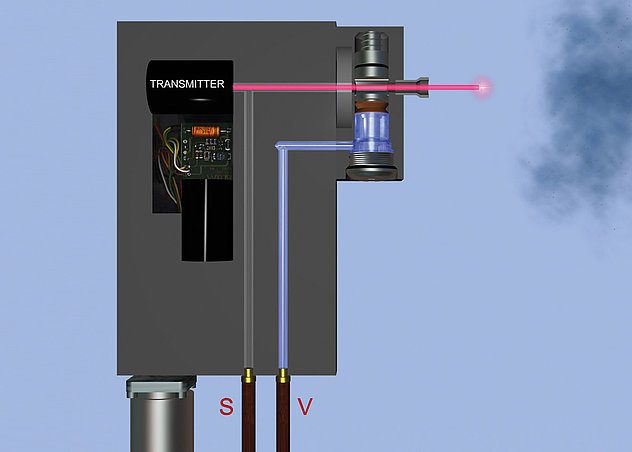

BLUM Koruma Sistemi Sayesinde %100 Güvenilir

3-csm_lasercontrol-schutzsystem_d83f202ebb

  • Patentli NT Electronics ve bariyer hava akışı sayesinde güvenilir takım ölçümü
  • Kanıtlanmış mekanik obtüratör sayesinde lensin kirlenmeye karşı mükemmel koruması
  • Maksimum kullanılabilirlik ve az bakım gerektiren işletim için BLUM pnömatik ünite
  • Üst düzey üfleme nozulları ile güvenilir takım temizleme
  • Çok düşük hava tüketimi
  • Koruma sınıfı IP68

UYGULAMALAR

BLUM standart ölçüm çevrimleri

BLUM lazer ölçüm sistemleri için ölçüm döngüleri ile, tüm yaygın kesme aletlerinin% 90'ından fazlası ölçülebilir ve izlenebilir. Ölçüm döngüleri birçok yaygın kontrol için kullanılabilir. Yerel BLUM temsilciniz, kontrolünüz için mevcut işlevler aralığı hakkında sizi bilgilendirmekten mutluluk duyacaktır.

Takım Kırılma Tespiti

Matkaplar, freze bıçakları, frezeler, kılavuzlar ve raybalar gibi merkezli takımların temassız kırılma izlemesi.

Takım Ayarı

Yüksek devir hızlarında dinamik iş mili kaymasının telafisi dahil nominal hızda uzunluk ve yarıçapta temassız takım ayarı.

Tek kesici kenar kontrol

Kesici kenarlar ve eksik kesici kenarlar için takımların izlenmesi.

Kalıp ölçüm

Uzunluk, yarıçap ve kesici kenar yarıçapında dairesel kesici kenar geometrisine sahip takımların ayarlanması ve izlenmesi.

Araç Formu İzleme

Takım kesme kenarlarını tarayarak çatlak veya aşınma kontrolü.

Aşınma telafisi

İşleme adımları arasındaki ölçümlerle takım aşınmasının telafisi. Aşınma değeri, takım ofseti belleğinde ek bir düzeltme değeri olarak saklanır.

Sıcaklık telafisi

İşleme merkezlerinin sıcaklığa bağlı ısı davranışlarının telafisi.

İş Mili Kontrolü

Önleyici bakım için iş mili aşınmasının edinilmesi ve dokümantasyonu. * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

3D Araç Kontrolü

Aletlerdeki form hatalarının tespiti. Takım kesici kenarlarındaki aşınma ve kusurların ayrıntılı gösterimi * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

Runout Control *

Yüksek verimli işleme merkezleri için 1 saniyeden daha kısa sürede hızlı eşmerkezlilik kontrolü. * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

Microwear Kontrolü *

Yüksek verimli bir ortamda mikro kopmalar için takım kesme kenarlarının hızlı izlenmesi. * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

Chamfer Control *

Havşa başları, gravür takımları vb. Gibi eğik kenarlı takımlarda uzunluk, yarıçap ve açı ölçümü * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

Conical Tool Control *

Konik diş frezeleme kesicileri / şekillendiricileri, pah freze kesicileri, uç frezeleme kesicileri vb. Gibi konik kesme aletlerinin izlenmesi. * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

Kontrolü * Profil

Serbestçe tanımlanabilen takım geometrisinde lazer ölçüm sistemi ile kesici kenar kontrolü. * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

Tool Tip Control *

Torna ve freze takımlarının bağlantı noktasını kaydetmek için lazer ölçümünü kullanarak radyal yüksek noktalı arama. * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

GrindControl *

Bir lazer ölçüm sistemi kullanarak taşlama takımlarının ve taşlama taşlarının dinamik ölçümü. * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

Orientate Tool *

Torna takımlarında, ultrasonik bıçaklarda vb. Takım değiştirme hatalarını telafi etmek için takımların hizalanması ve yönlendirilmesi. * Teknoloji döngüsü seçilen kontroller için kullanılabilir.

Uyarlamalı düzenleme

İşleme adımları arasında veya sonrasında adaptif işleme ve proses kontrolü için parametrelerin belirlenmesi.

ÖZELLİKLERİ

ÜG1-3 - Özellikleri-1

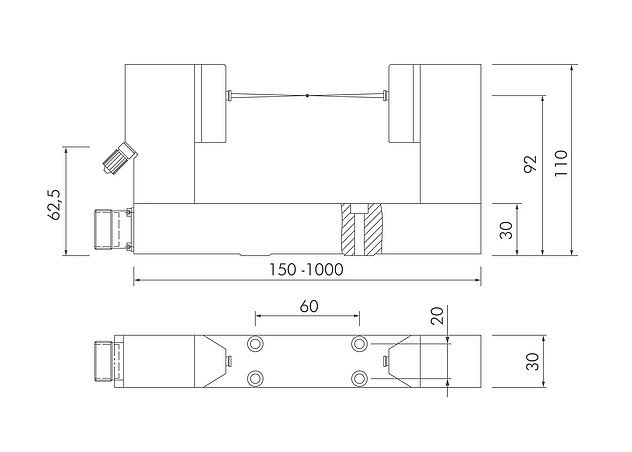

LaserControl Mikro Kompakt NT

o1-csm_micro-compact-nt-zeichnung_66bfd9b11e

ÜG1-3 - Özellikleri-2

Tekrarlanabilirlik:

  • Mesafe verici / alıcı <30 mm: 0,4 µm 2σ *
  • Mesafe verici / alıcı <500 mm: 1.8 µm 2σ *

Takım çapı, minimum:

  • Mesafe verici / alıcı <30 mm: 7 ** / 24
  • Mesafe verici / alıcı <500 mm: 130 µm *

* Montaj durumuna ve montaj stabilitesine bağlı olarak
** Yazılım parametrelerinin uyarlanması ile mümkün

Ek bilgi ilgili broşürde ve kullanım kılavuzunda bulunabilir.

VARYANTLAR

ÜG1-3 Varyantlar-1

Laser Control EC

v1-csm_lasermesssystem-microcompact_c12638f97d

  • Hassas aletlerin temassız izlenmesi
  • İsteğe bağlı tek kesme kenarı izleme
  • Tekli ve montajlı versiyon olarak mevcuttur
  • Blum koruma sistemi sayesinde% 100 proses içi güvenilirlik
  • Cazip bir fiyata en yüksek BLUM kalitesi

Matkap ucu kırılması izleme ve tek kesme kenarı izleme için BLUM lazer sistemi

AKSESUARLAR

ÜG1-3 - Aksesuarlar-1

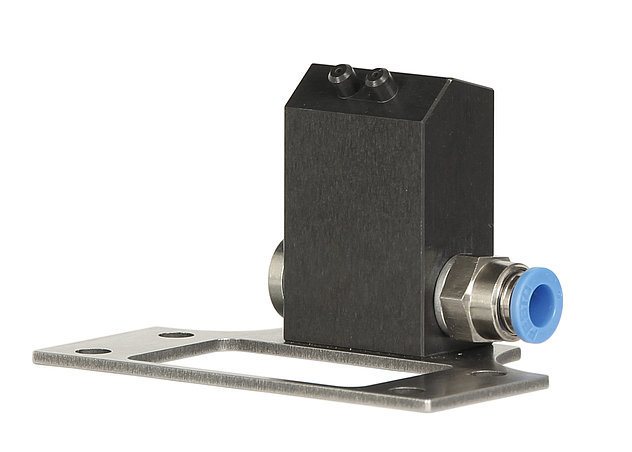

BLUM Üfleme Nozulları İle Güvenilir Takım Temizleme

v1-csm_lasercontrol-blasduese_ee04931baf

  • Hava jeti ölçüm pozisyonuna mükemmel şekilde yönlendirildi
  • Bu, kesme aletlerinden soğutucu, talaş ve kirliliğin kalıntısız temizlenmesini sağlar
  • Entegre çek valf: Besleme nozullarında soğutma sıvısı birikmesini ve takım kesici kenarlarının kirlenmesini önler
  • Güvenilir takım ölçümü ve takım izlemeyi garanti eder

ÜG1-3 - Aksesuarlar-2

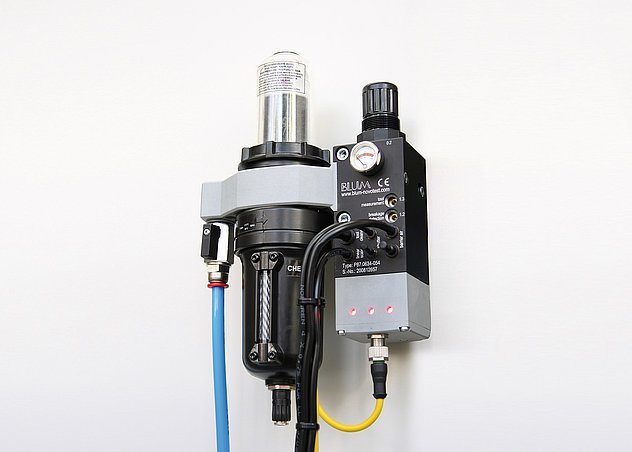

Vazgeçilmez - BLUM Pnömatik Ünite

v2-csm_blum-pneumatikeinheit_152fb7fc95

  • Az bakım gerektiren çalışmayı garanti eder
  • Düşük basınçlı hava tüketimi sağlar
  • 3 kademeli filtre sistemi (5 / 0.01 / 0.001 µm aktif kömür filtresi)
  • Minimum anahtarlama sürelerine sahip optimize edilmiş vanalar
  • Kepenkleri açarken mümkün olan en iyi temizlik için “puf efekti”
  • Doğrusal yer değiştirme sensörleri ve takım temizliği için en iyi filtrelenmiş bariyer havasına sahip çıkışlar

UYGULAMALAR VİDEO-RESİM

İnsansız işleme için kullanılan modern takım tezgahları, güvenilir proses izleme için sensörlerle donatılmalıdır. Bu senaryoda, LaserControl sistemleri hassas takım ayarı ve takım izleme için kullanılabilir.

En zorlu koşullarda güvenilir takım izleme.

En zorlu koşullarda güvenilir takım izleme.

Konik diş frezeleme kesicisinin yüksek hassasiyetli ölçümü ve takım kontrolü.

Konik diş frezeleme kesicisinin yüksek hassasiyetli ölçümü ve takım kontrolü.
