TC 51 | TC 61 Dokunmatik Problar - Hızlı Çekme Ölçümleri İçin global Olarak Benzersiz Dokunmatik Problar

Yüksek verimli üretimdeki CNC işleme merkezlerinin gereksinimleri için özel olarak tasarlanmış dokunmatik prob. 5 m / dk'ya kadar maksimum ölçüm hızlarında üstün doğruluk için optoelektronik anahtar sinyali üretimli benzersiz çift yönlü ölçüm mekanizması.

ÖNEMLİ BİLGİLER

ÜG3-2 - Önemli Bilgiler-1

Aşınmasız ve Optoelektronik Sinyal Üretimi

1-csm_messwerk-tc6-werkstuecktaster_f61dbf5476

  • Tetikleyici sinyal, minyatür bir ışık bariyerinin gölgelenmesi yoluyla üretilir
  • Geleneksel problara göre çok daha yüksek ölçüm hızları ve doğruluk sağlar
  • Uzun süreli stabilite ile aşınmasız

ÜG3-2 - Önemli Bilgiler-2

Optimum Verimlilik İçin Hızlı ve Çekici Ölçümler

2-csm_werkstueckmessung-detail-ziehend_5ab4b178b5

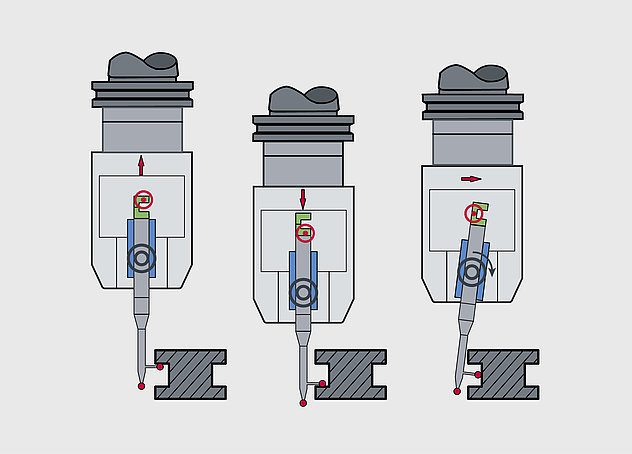

  • Yüksek hassasiyetli, çift yönlü ölçüm mekanizması
  • Son derece hızlı ölçümler
  • XY'deki prob yönü, iş milinin yönü ile tanımlanır
  • 10 g'a kadar hızlanmalar için
  • İş mili indeksleme gerekli

ÜG3-2 - Önemli Bilgiler-3

Güvenilir ve Kanıtlanmış İletim Teknolojisi

3-csm_sequentielle-uebertragung-6-messsysteme_81df7ee062

  • TC51: Kızılötesi İletim
  • TC61: BRC Radyo Teknolojisi
  • DUO-Modu: Bir alıcı ile 2 kızılötesi ölçüm sisteminin sıralı kullanımı

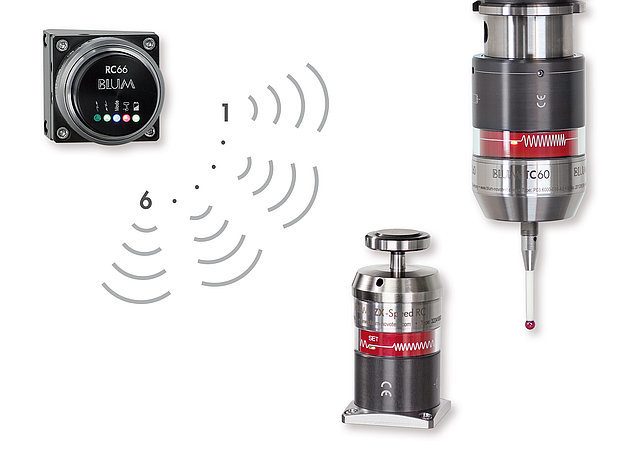

  • Bir alıcı ile 6 adede kadar radyo ölçüm sisteminin sıralı kullanımı
  • TWIN modu: Bir makinede 2 radyo ölçüm sisteminin eşzamanlı kullanımı
  • Çok uzun pil ömrü

UYGULAMALAR

BLUM İş Parçası Dokunmatik Probları

BLUM'un dokunmatik probları, CNC işleme merkezlerindeki en çeşitli ölçüm ve izleme görevleri için kullanılabilir.

Pozisyon Ölçümü

İşleme öncesinde veya dijital (anahtarlama) ölçümü kullanılarak sıfırlama sonrasında mevcut iş parçası konumunun (iş parçası sıfır noktası) hızlı belirlenmesi.

Standart Özelliklerin Ölçülmesi

Üretilen bir iş parçasındaki mesafelerin, tek noktaların, açıların, iç ve dış çapların, iç ve dış genişliklerin dijital (anahtarlama) ölçümü.

Ölçüm Çekme

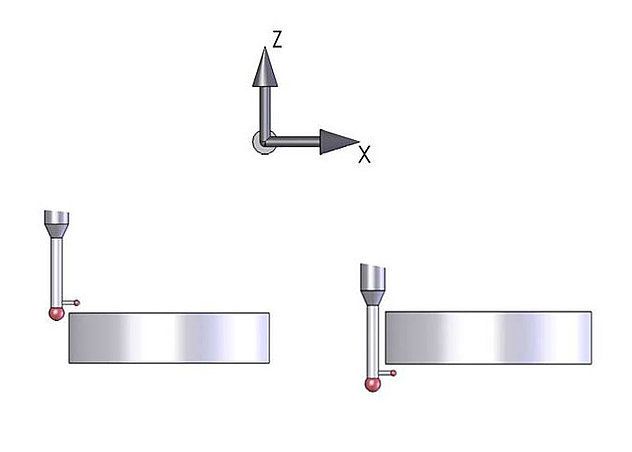

Z + / Z- ile çekme / itme ölçümlerini kullanarak iç genişliklerin, dış genişliklerin ve girintilerin hızlı ölçümü.

İş Parçası Denetimi

Matkaplar, frezeler, gravür aletleri, musluklar ve raybalar gibi merkezli takımların temassız kırılma tespiti.

Uyarlanabilir İşleme

Uyarlanabilir işleme ve işleme adımları arasında ve sonrasında proses kontrolü için parametrelerin belirlenmesi.

Soğutma Sıvısı Yükü

Modern ölçüm mekanizması ve sağlam tasarımı sayesinde soğutma sıvısında güvenilir ve hızlı ölçümler.

Tek ve Seri Üretim

Sağlam tasarımı ve IP68 koruma sınıfı sayesinde en zorlu koşullarda seri üretime uygundur.

Aşınma Tazminatı

Takım aşınması, iş parçası üzerinde ölçümler yapıp bunları nominal boyutla karşılaştırarak telafi edilir.

Sıcaklık Telafisi

İşleme merkezlerinin sıcaklığa bağlı termal davranışlarının telafisi.

ÖZELLİKLERİ

ÜG3-2 - Özellikleri-1

Prob TC51

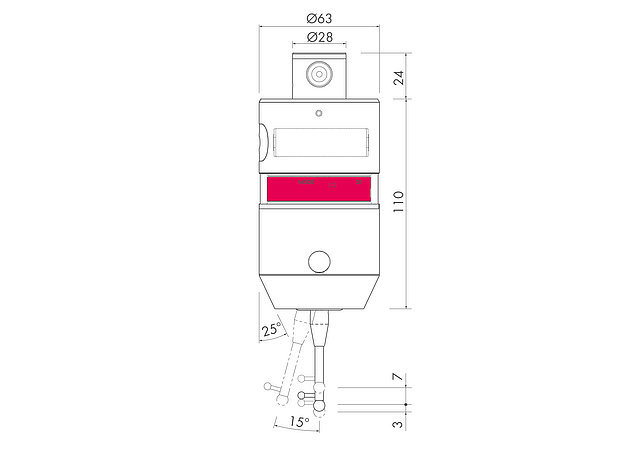

o1-csm_cnc-messtaster-tc51-zeichnung_03dbe009d1

Kızılötesi iletimli dokunmatik prob

ÜG3-2 - Özellikleri-2

Prob TC61

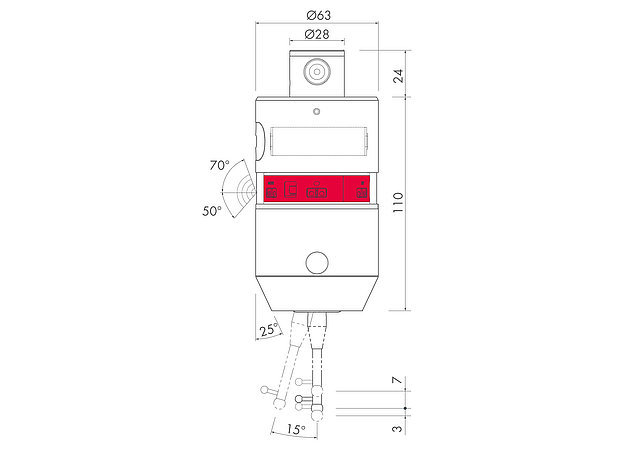

o2-csm_cnc-messtaster-tc61-zeichnung_dfc5c86fc8

BRC radyo iletimine sahip dokunmatik prob

ÜG3-2 - Özellikleri-3

Diğer Ürün Özellikleri

  • Maks. problama hızı: 5 m / dak
  • Tekrarlanabilirlik: 0.3 µm 2σ
  • Koruma sınıfı: IP68
  • Yaklaşım yönleri: ± X *, ± Y *, ± Z
  • Maks. hızlanma: 100 m / dak

* Mil yönü ile

Ek bilgi ilgili broşürde ve kullanım kılavuzunda bulunabilir.

AKSESUARLAR

ÜG3-2 - Aksesuarlar-1

Alıcı Sistemleri

a1-csm_blum-empfaenger-rc66_06ea3caecb

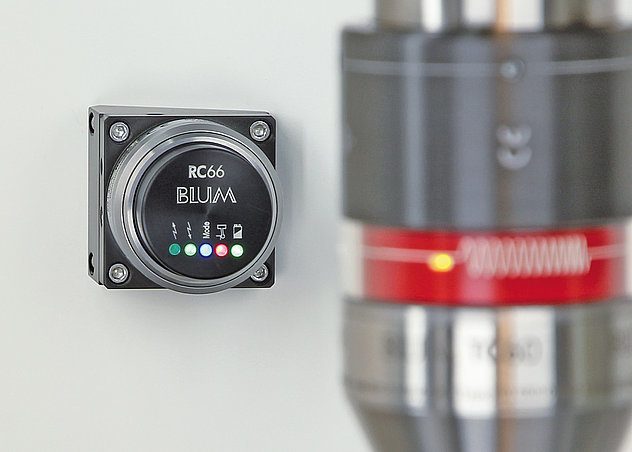

BLUM ölçüm sistemleri ile takım tezgahı arasında kablosuz veri iletimi için en son iletim teknolojilerini içeren kompakt alıcı sistemleri kullanılır.

ÜG3-2 - Aksesuarlar-2

Hızlı Başlangıç Ö​lçüm Döngüsü Paketleri

a2-csm_zyklenpaket-quickstart-z_b93a3aa252

BLUM iş parçası dokunmatik probları için hızlı başlatma döngüleri, makine kontrolünün kullanıcı dostu alt rutinleridir. İş parçası referansı ve üretim sürecinde ölçüm için kullanılabilirler.

TC51 | TC61 dokunmatik problar:

  • Hızlı başlangıç ​​Z

UYGULAMALAR VİDEO-RESİM

ÜG3-2 - Uygulamalar-1

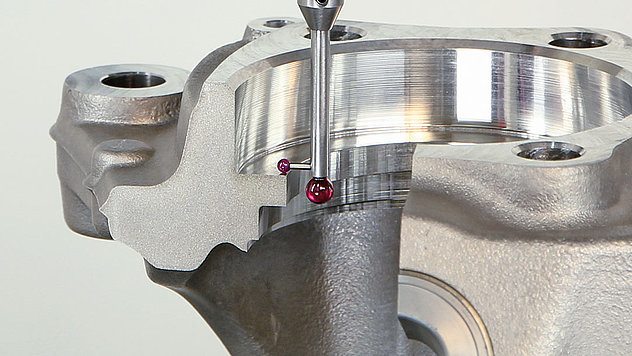

Hermle işleme merkezinde TC51 ile iş parçası ölçümünü çekme / itme

ÜG3-2 - Uygulamalar-2

u1-csm_blum-tc61-werkstückvermessung-detail-drueckend_4c62b9aba6

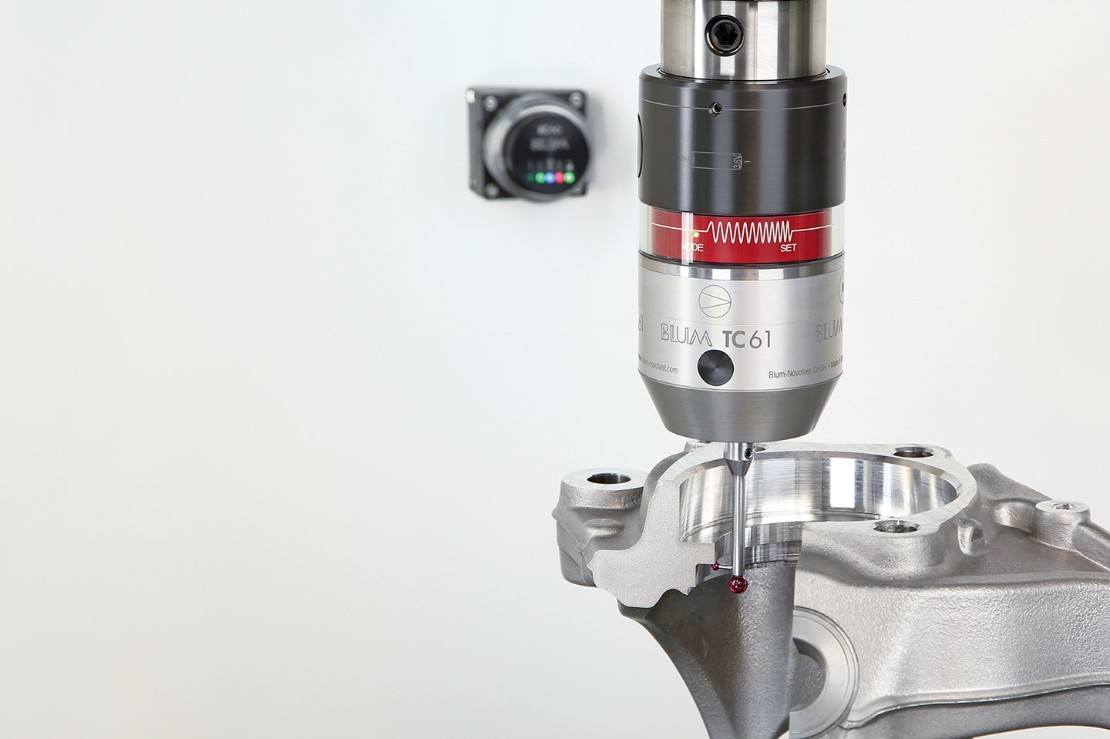

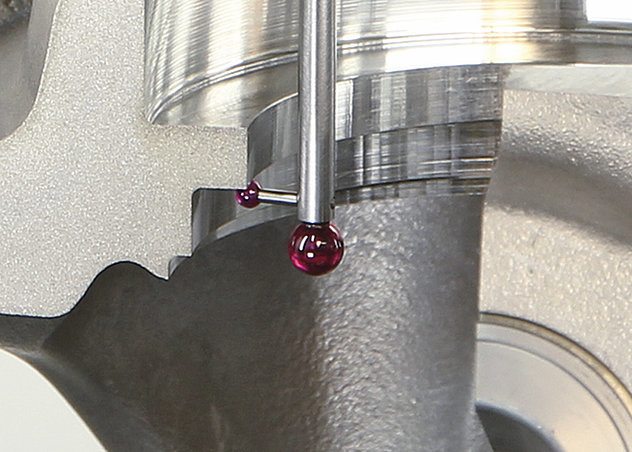

BLUM TC61 dokunmatik prob ile tezgahta ölçüm itme
