TC 53 | TC 63 - 3D CNC Dokunmatik Problar, Gereksinimleriniz Kadar Esnek

Frezeleme ve tornalama makineleri için müşteriye özel görevlere uyum için özel 3D CNC dokunmatik problar. Optoelektronik anahtar sinyal üretimi ile yenilikçi, yüz dişli shark360 ölçüm mekanizması sayesinde yüksek hassasiyet.

ÖNEMLİ BİLGİLER

ÜG3-4 - Önemli Bilgiler-1

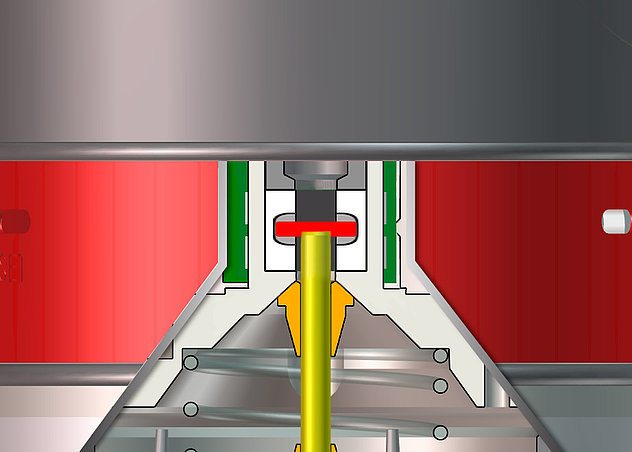

Aşınmasız, Optoelektronik Sinyal Üretimi

1-csm_teilschnitt-messwerk-signalgenerierung-web_e3d088b375

  • Tetikleyici sinyal, minyatür bir ışık bariyerinin gölgelenmesi yoluyla üretilir
  • Geleneksel problara göre çok daha yüksek ölçüm hızları ve doğruluk sağlar
  • Uzun süreli stabilite ile aşınmasız

ÜG3-4 - Önemli Bilgiler-2

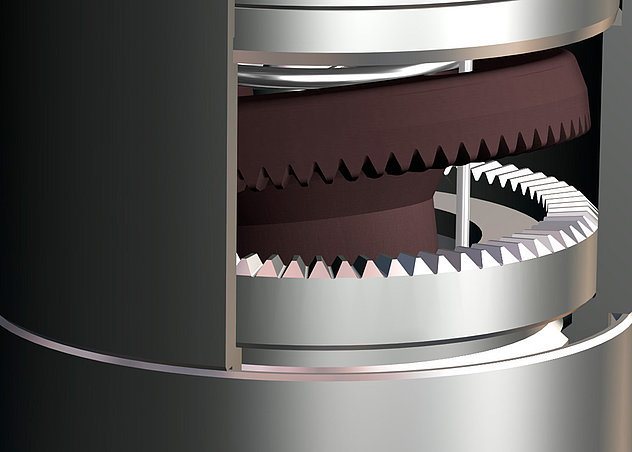

Patentli ve Yüz Dişli Shark360 Ölçüm Mekanizması

2-csm_tc76-planverzahnung-messwerk-web_9cfea4d3ee

  • Yüz dişli ölçüm mekanizması
  • Merkez dışı problama ile bile maksimum ölçüm hassasiyeti
  • Çekme ve burulmaya maruz kalan ölçümleri etkinleştirir
  • Sabit sapma kuvvetleri
  • Tercih edilen yön yok
  • Uzatma ve dirsek kullanımını sağlar

ÜG3-4 - Önemli Bilgiler-3

Güvenilir ve Kanıtlanmış İletim Teknolojisi

3-csm_sequentielle-uebertragung-tc62_dc02216bb2

  • TC53: Kızılötesi İletim
  • TC63: BRC Radyo Teknolojisi
  • DUO-Modu: Bir alıcı ile 2 kızılötesi ölçüm sisteminin sıralı kullanımı
  • Bir alıcı ile 6 adede kadar radyo ölçüm sisteminin sıralı kullanımı
  • TWIN modu: Bir makinede 2 radyo ölçüm sisteminin eşzamanlı kullanımı
  • Çok uzun pil ömrü

UYGULAMALAR

BLUM 3D CNC Dokunmatik Probları

BLUM'un 3D CNC dokunmatik probları, CNC işleme merkezlerinde çok çeşitli ölçüm ve izleme görevleri için kullanılabilir.

Pozisyon Ölçümü

İşleme öncesinde veya dijital (anahtarlama) ölçümü kullanılarak sıfırlama sonrasında mevcut iş parçası konumunun (iş parçası sıfır noktası) hızlı belirlenmesi.

Standart Özelliklerin Ölçülmesi

Üretilen bir iş parçasındaki mesafelerin, tek noktaların, açıların, iç ve dış çapların, iç ve dış genişliklerin dijital (anahtarlama) ölçümü.

Ölçüm Çekme

Krank uçları yardımıyla Z + / Z- 'de çekme / itme ölçümleri kullanarak iç genişliklerin, dış genişliklerin ve girintilerin hızlı ölçümü.

Modüler Sistem

Ölçüm sisteminin modüler tasarımı, özel ölçüm görevleri için müşteriye özel adaptasyonu mümkün kılar. BLUM bu amaçla uzatma ve dirsek gibi kapsamlı bir aksesuar yelpazesi sunmaktadır.

İş Parçası Denetimi

Üretilen iş parçalarının işleme hataları ve kelepçeleme öncesi kontrol ölçümleri yoluyla imalat toleransına bağlılık açısından incelenmesi.

Burulma Ölçümleri

Geleneksel dokunmatik probların aksine, benzersiz shark360 ölçüm mekanizması ayrıca, burulma kuvvetinin ölçüm mekanizması üzerinde etkili olduğu ölçümlere de izin verir.

Uyarlanabilir İşleme

Uyarlanabilir işleme ve işleme adımları arasında ve sonrasında proses kontrolü için parametrelerin belirlenmesi.

Soğutma Sıvısı Yükü

Modern ölçüm mekanizması ve sağlam tasarımı sayesinde soğutma sıvısında güvenilir ve hızlı ölçümler.

Tek ve Seri Üretim

Sağlam tasarımı ve IP68 koruma sınıfı sayesinde en zorlu koşullarda seri üretime uygundur.

Aşınma Tazminatı

Takım aşınması, iş parçası üzerinde ölçümler yapıp bunları nominal boyutla karşılaştırarak telafi edilir.

Sıcaklık Telafisi

İşleme merkezlerinin sıcaklığa bağlı termal davranışlarının telafisi.

ÖZELLİKLERİ

ÜG3-4 - Özellikleri-1

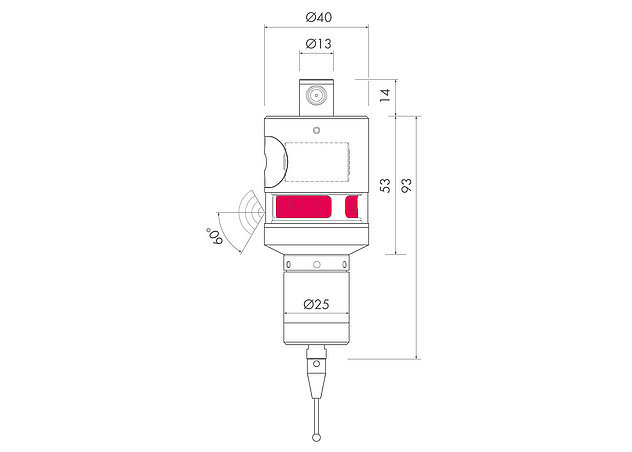

Dokunmatik Prob TC53-10 | TC63-10

o1-csm_blum-messtaster-tc53-10-zeichnung_e5d09e2c37

Kızılötesi iletimli modüler dokunmatik prob

ÜG3-4 - Özellikleri-2

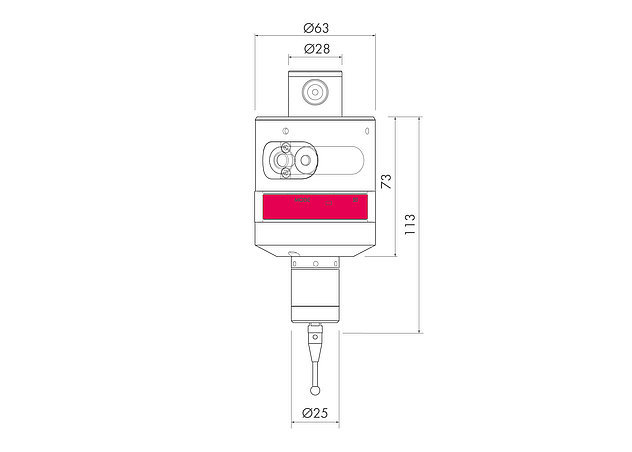

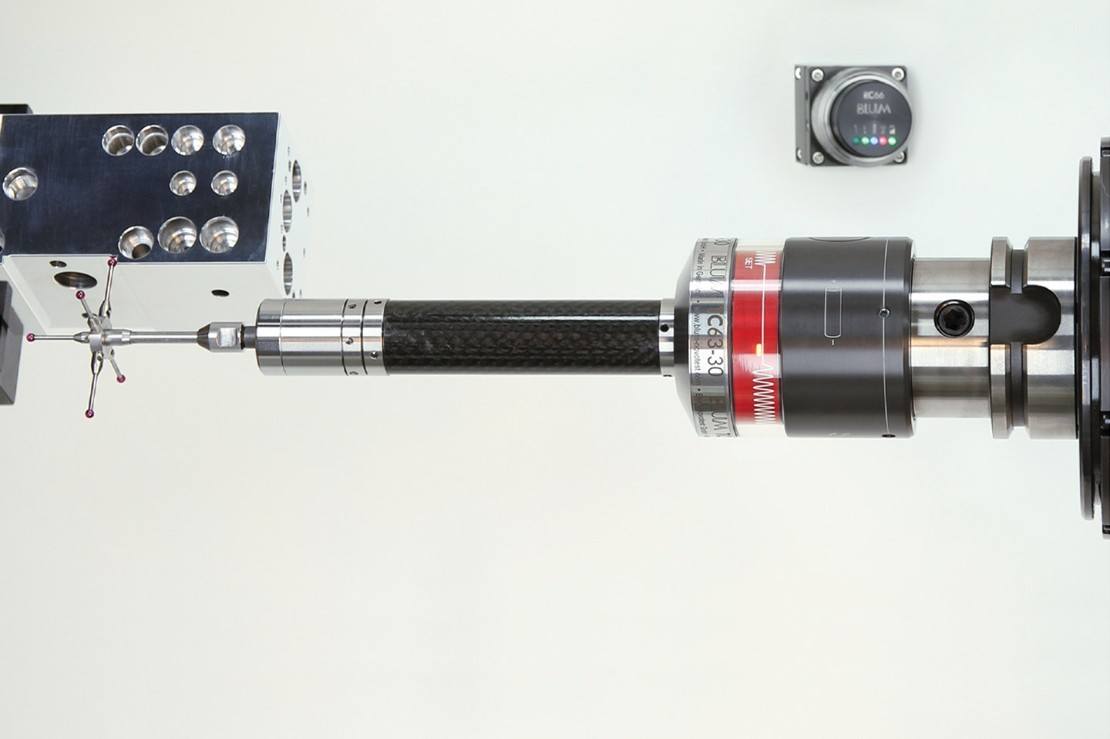

Dokunmatik Prob TC53-30 | TC63-30

o2-csm_blum-messtaster-tc63-30-zeichnung_7ec6a9fa7d

BRC radyo iletimine sahip modüler dokunmatik prob

ÜG3-4 - Özellikleri-3

Ek Ürün Özellikleri

  • Maks. problama hızı: 2 m / dak
  • Tekrarlanabilirlik: 0.4 µm 2σ
  • Koruma sınıfı: IP68
  • Yaklaşım yönleri: ± X, ± Y, ± Z

Ek bilgi ilgili broşürde ve kullanım kılavuzunda bulunabilir.

VARYANTLAR

ÜG3-4 - Varyantlar-1

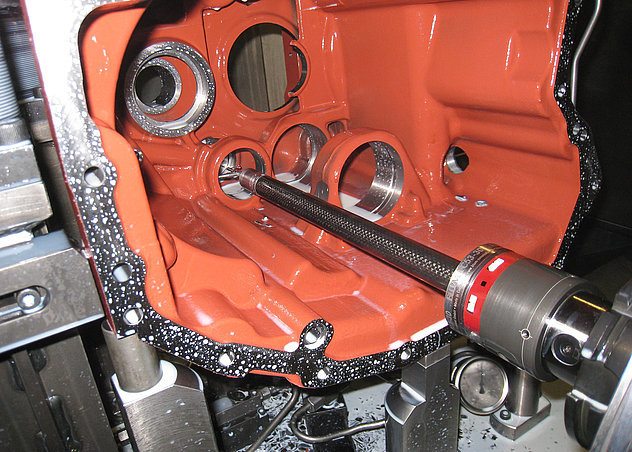

Dokunmatik Prob TC53-30
