TC 52 | TC 62 - 2 m / dk'ya Kadar Ölçüm Hızlarında Maksimum Hassasiyet

Orta ve küçük işleme merkezlerinde en zorlu koşullar altında son derece hızlı ölçümler için üniversal dokunmatik prob. Optoelektronik anahtar sinyal üretimli modern, çok yönlü ölçüm mekanizması sayesinde üstün hassasiyet ve hız ile iş parçası ölçümü.

ÖNEMLİ BİLGİLER

ÜG3-3 - Önemli Bilgiler-1

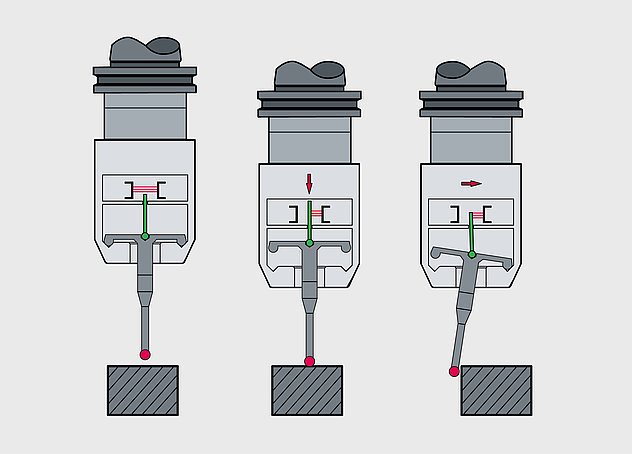

Aşınmasız, Optoelektronik Sinyal Üretimi

1-csm_messwerk-tc50-tc60-tc52-tc62_7f70a0ed3f

  • Tetikleyici sinyal, minyatür bir ışık bariyerinin gölgelenmesi yoluyla üretilir
  • Geleneksel problara göre çok daha yüksek ölçüm hızları ve doğruluk sağlar
  • Uzun süreli stabilite ile aşınmasız

ÜG3-3 - Önemli Bilgiler-2

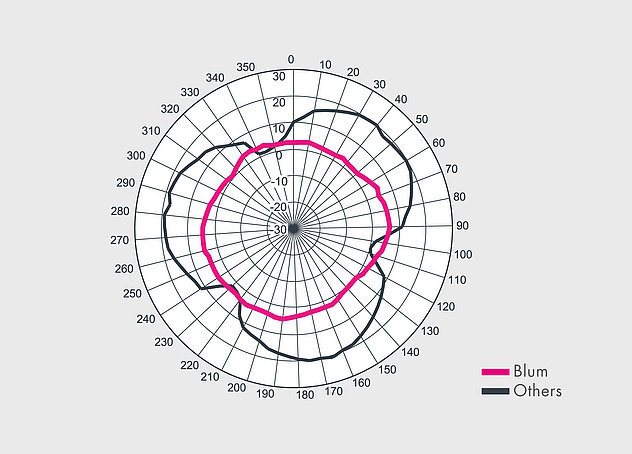

Yüksek Hassasiyetli, Dönel Simetrik Ölçüm Mekanizması

2-csm_messverhalten-kleeblatt-tc50-tc60_3473276237

  • Hassas, lobsuz dokunma özellikleri
  • Sabit sapma kuvvetleri
  • İş mili endekslemesi gerekli değildir
  • Lob etkisi olan dezavantajlı 3 bacak prensibi yoktur
  • Çok hassas anahtarlama elemanları yok

ÜG3-3 - Önemli Bilgiler-3

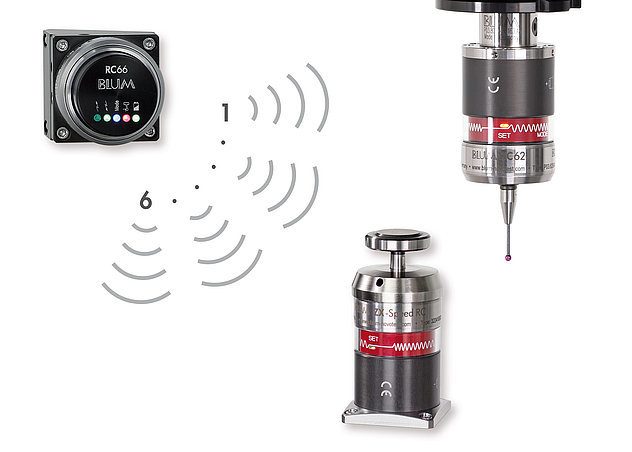

Güvenilir ve Kanıtlanmış İletim Teknolojisi

3-csm_sequentielle-uebertragung-tc62_dc02216bb2

  • TC52: Kızılötesi İletim
  • TC62: BRC Radyo Teknolojisi
  • DUO-Modu: Bir alıcı ile 2 kızılötesi ölçüm sisteminin sıralı kullanımı
  • Bir alıcı ile 6 adede kadar radyo ölçüm sisteminin sıralı kullanımı
  • TWIN modu: Bir makinede 2 radyo ölçüm sisteminin eşzamanlı kullanımı
  • Çok uzun pil ömrü

UYGULAMALAR

BLUM İş Parçası Dokunmatik Probları

BLUM'un dokunmatik probları, CNC işleme merkezlerindeki en çeşitli ölçüm ve izleme görevleri için kullanılabilir.

Pozisyon Ölçümü

İşleme öncesinde veya dijital (anahtarlama) ölçümü kullanılarak sıfırlama sonrasında mevcut iş parçası konumunun (iş parçası sıfır noktası) hızlı belirlenmesi.

Standart Özelliklerin Ölçülmesi

Üretilen bir iş parçasındaki mesafelerin, tek noktaların, açıların, iç ve dış çapların, iç ve dış genişliklerin dijital (anahtarlama) ölçümü.

Kontur Ölçümü

Dokunmatik problar FormControl ölçüm yazılımı kullanılarak kontur ölçümleri için kullanılabilir.

İş Parçası Denetimi

Matkaplar, frezeler, gravür aletleri, musluklar ve raybalar gibi merkezli takımların temassız kırılma tespiti.

Uyarlanabilir İşleme

Uyarlanabilir işleme ve işleme adımları arasında ve sonrasında proses kontrolü için parametrelerin belirlenmesi.

Soğutma Sıvısı Yükü

Modern ölçüm mekanizması ve sağlam tasarımı sayesinde soğutma sıvısında güvenilir ve hızlı ölçümler.

Tek ve Seri Üretim

Sağlam tasarımı ve IP68 koruma sınıfı sayesinde en zorlu koşullarda seri üretime uygundur.

Aşınma Tazminatı

Takım aşınması, iş parçası üzerinde ölçümler yapıp bunları nominal boyutla karşılaştırarak telafi edilir.

Sıcaklık Telafisi

İşleme merkezlerinin sıcaklığa bağlı termal davranışlarının telafisi.

ÖZELLİKLERİ

ÜG3-3 - Özellikleri-1

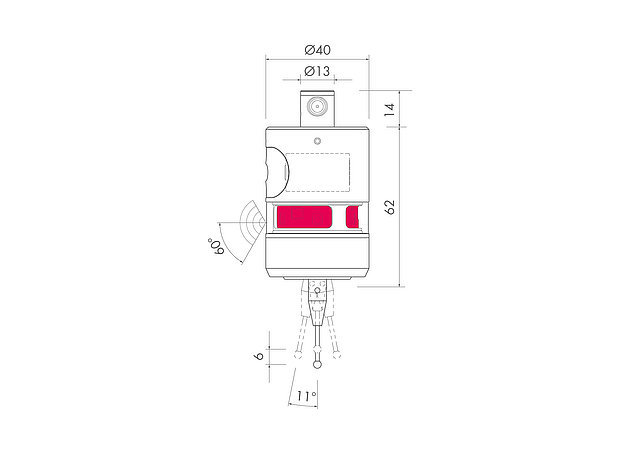

Dokunmatik Prob TC52

o1-csm_blum-messtaster-tc52-zeichnung_31519a8b11

Kızılötesi iletimli dokunmatik prob

ÜG3-3 - Özellikleri-2

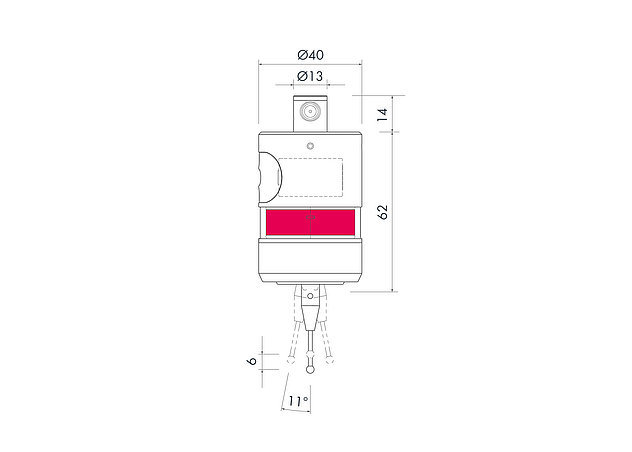

Prob TC62

o2-csm_blum-messtaster-tc62-zeichnung_f7cf505183

BRC radyo iletimine sahip dokunmatik prob

ÜG3-3 - Özellikleri-3

Ek Ürün Özellikleri

  • Maks. problama hızı: 2 m / dak
  • Tekrarlanabilirlik: 0.3 µm 2σ
  • Koruma sınıfı: IP68
  • Yaklaşım yönleri: ± X, ± Y, -Z

Ek bilgi ilgili broşürde ve kullanım kılavuzunda bulunabilir.

AKSESUARLAR

ÜG3-3 - Aksesuarlar-1

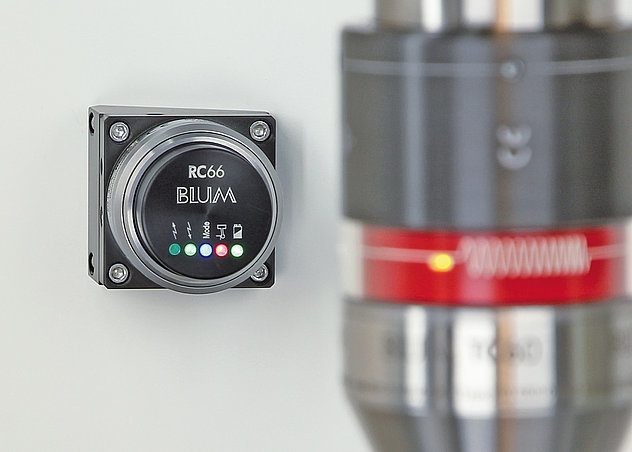

Alıcı Sistemleri

a1-csm_blum-empfaenger-rc66_06ea3caecb

BLUM ölçüm sistemleri ile takım tezgahı arasında kablosuz veri iletimi için en son iletim teknolojilerini içeren kompakt alıcı sistemleri kullanılır.

ÜG3-3 - Aksesuarlar-2

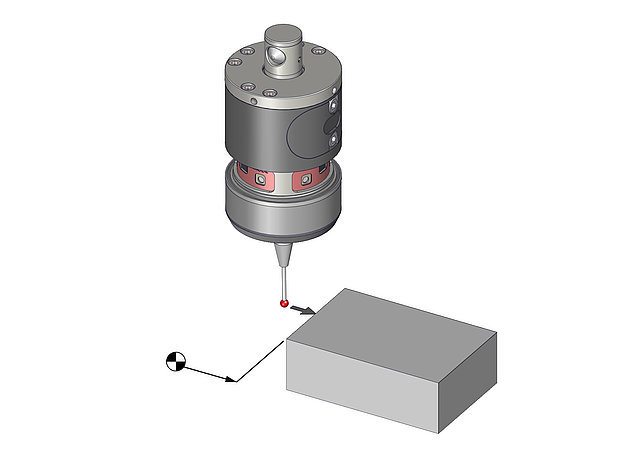

Hızlı Başlangıç ​​Ölçüm Döngüsü Paketleri

a2-csm_zyklenpaket-quickstart-basic_01_54b9d6a5b0

BLUM iş parçası dokunmatik probları için hızlı başlatma döngüleri, makine kontrolünün kullanıcı dostu alt rutinleridir. İş parçası referansı ve üretim sürecinde iş parçası ölçümü için kullanılabilirler.

TC52 | TC62 dokunmatik problar:

  • Hızlı başlangıç
  • Hızlı Başlangıç ​​Temel
  • Hızlı başlangıç ​​T
  • 3B vektör sondalama

ÜG3-3 - Aksesuarlar-3

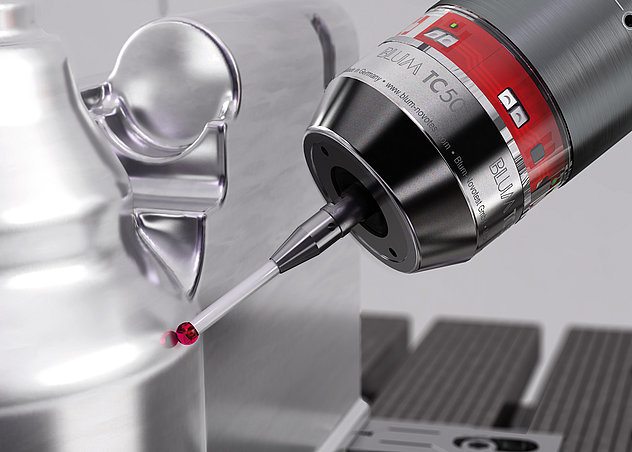

Form Control Ölçüm Yazılımı

a3-csm_blum-formcontrol-freiform_b5e72acbeb

CNC işleme merkezlerinde kontur ölçümünün ve standart geometrik elemanların hızlı kalite kontrolü için kullanıcı dostu yazılım. PC'de karmaşık ölçüm görevleri için ölçüm programını oluşturursunuz ve bunu freze makinesine aktarırsınız.

FormControl V4 ölçüm yazılımı - CNC freze tezgahlarında bir fare tıklaması ile ölçüm

UYGULAMALAR VİDEO-RESİM

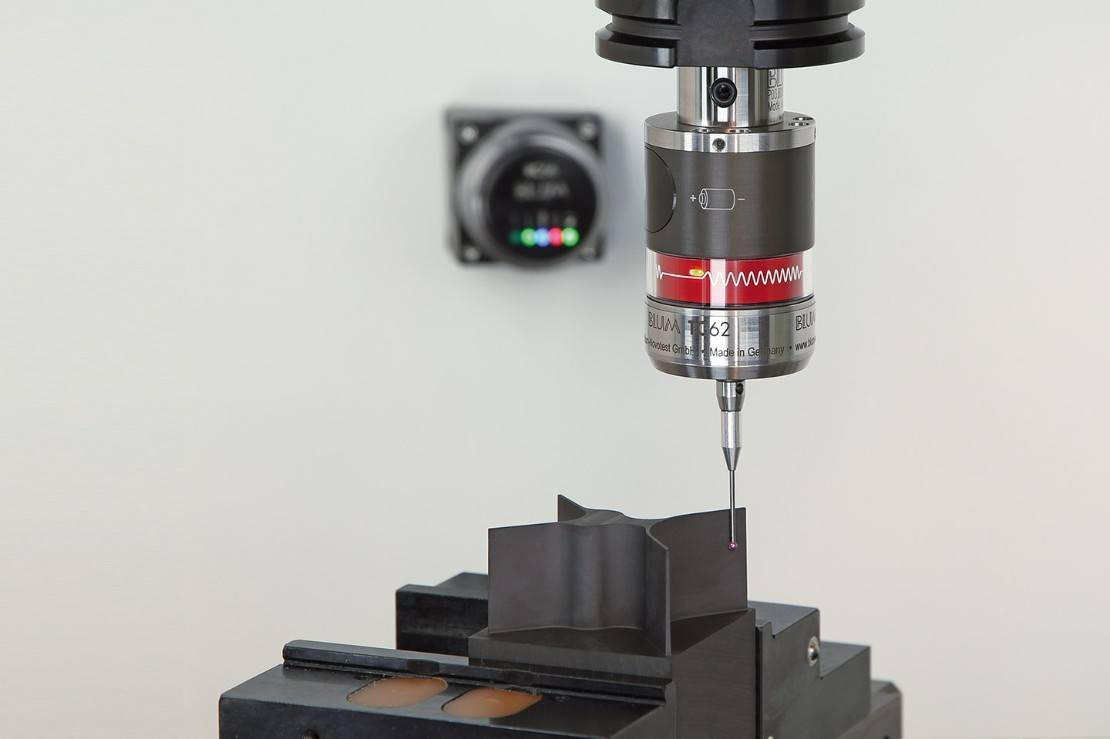

Dokunmatik prob sistemleri, tek ve seri üretimde takım tezgahlarında hızlı ve yüksek hassasiyetli iş parçası ölçümü ve iş parçası sıfır noktası ölçümü için idealdir.

ÜG3-3 - Uygulama Video Resim-1

ÜG3-3 - Uygulama Video Resim-2

Ürün Grupları - WORKPIECE PROBES

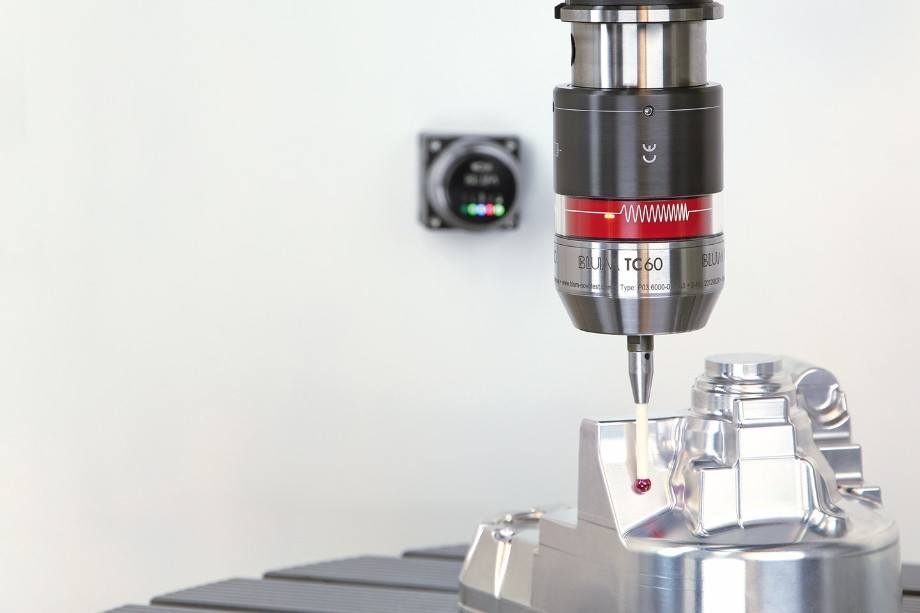

TC50-TC60

TC51-TC61

TC52-TC62

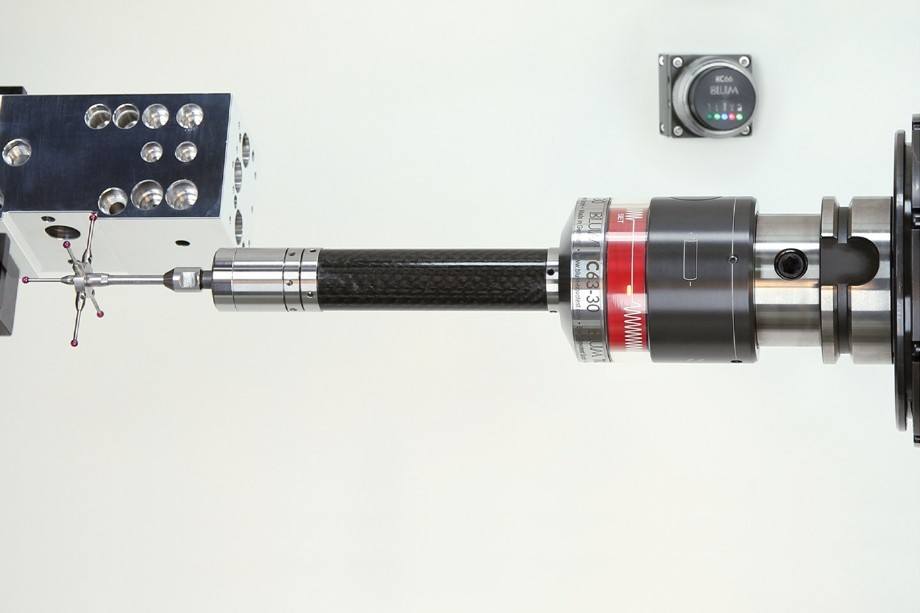

TC53-TC63

TC54-10-TC64-10

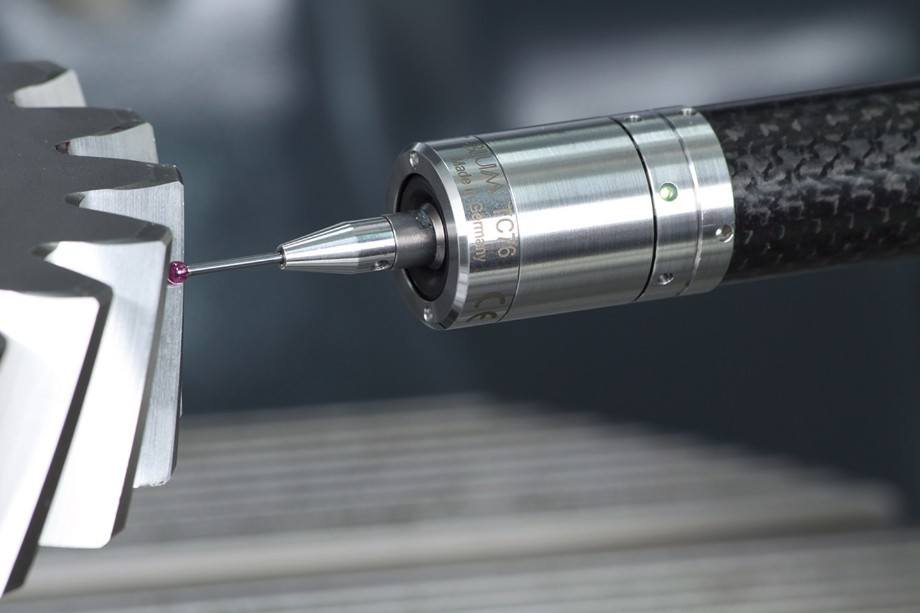

TC76

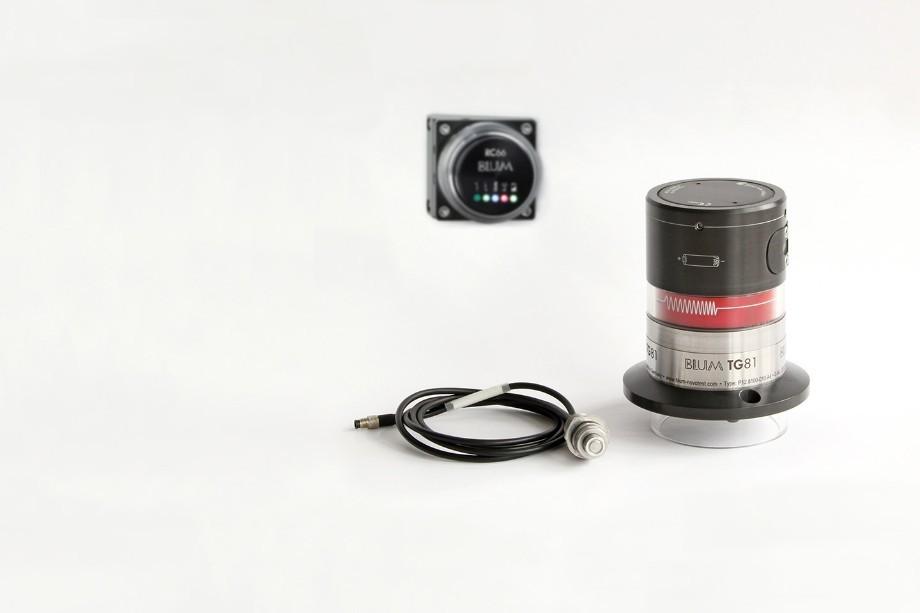

TG 81
