TC 53-20 | TC 63-20 Dokunmatik Problar - İşlemdeki Tornalama Takımlarını Ölçün ve İzleyin

Torna makineleri ve müşteriye özel görevlere uyum için torna / freze merkezleri için özel takım ölçüm sistemleri. Optoelektronik anahtar sinyal üretimi ile yenilikçi, yüz dişli shark360 ölçüm mekanizması kullanarak hassas takım ayarı ve izlem

ÖNEMLİ BİLGİLER

ÜG2-4 - Önemli Bilgileri-1

Aşınmasız, Optoelektronik Sinyal Üretimi

  • Tetikleyici sinyal, minyatür bir ışık bariyerinin gölgelenmesi yoluyla üretilir
  • Geleneksel problara göre çok daha yüksek ölçüm hızları ve doğruluk sağlar
  • Uzun süreli stabilite ile aşınmasız

ÜG2-4 - Önemli Bilgileri-2

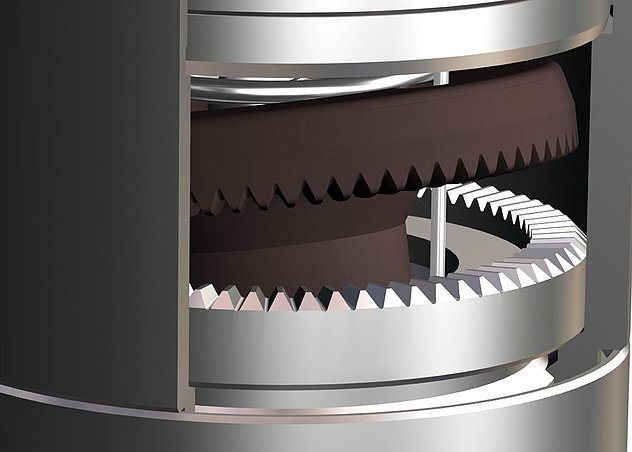

Eşsiz, Patentli Shark360 Ölçüm Mekanizması

1-csm_blum-shark360-messwerk_c6d0e8218f

  • Yüksek hassasiyetli, yüz dişli ölçüm mekanizması
  • Tanımlanmış sapma yönü ve sabit sapma kuvvetleri
  • Son derece hızlı ölçümler
  • Merkez dışı problama ile bile maksimum ölçüm hassasiyeti

ÜG2-4 - Önemli Bilgileri-3

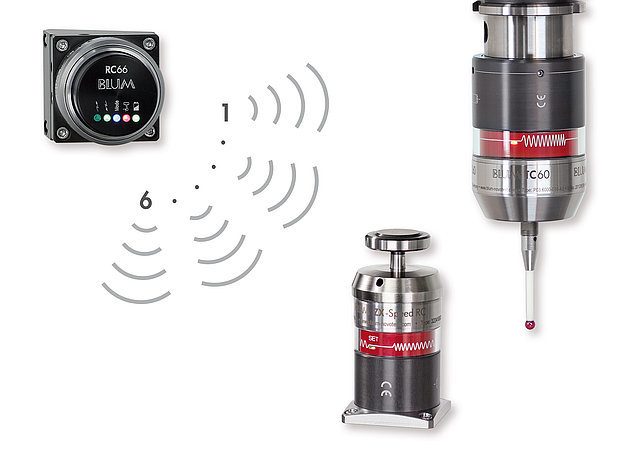

Güvenilir ve Kanıtlanmış İletim Teknolojisi

2-csm_sequentielle-uebertragung-6-messsysteme_81df7ee062

  • TC53-20: Kızılötesi İletim
  • TC63-20: BRC Radyo Teknolojisi
  • DUO-Modu: Bir alıcı ile 2 kızılötesi ölçüm sisteminin sıralı kullanımı
  • Bir alıcı ile 6 adede kadar radyo ölçüm sisteminin sıralı kullanımı
  • TWIN modu: Bir makinede 2 radyo ölçüm sisteminin eşzamanlı kullanımı
  • Çok uzun pil ömrü

UYGULAMALAR

BLUM Takım Ayar Probları

BLUM'un dokunmatik probları, CNC işleme merkezlerindeki en çeşitli ölçüm ve izleme görevleri için kullanılabilir.

Takım Kırılma Tespiti

Matkaplar, frezeler, gravür aletleri, musluklar ve raybalar gibi merkezli takımların temassız kırılma tespiti.

Takım Uzunluğu Ölçümü

Hızlı ve hassas uzunluk ölçümü ile otomatik ayar ve aşınma izleme.

Takım Yarıçap Ölçümü

Hızlı ve hassas yarıçap ölçümü ile takım çapının ve aşınmanın otomatik olarak kaydedilmesi.

Aşınma Tazminatı

İşleme adımları arasındaki ölçümleri kullanarak takım aşınmasının telafisi. Aşınma değeri, takım ofseti belleğinde ek bir düzeltme değeri olarak saklanır.

Sıcaklık Telafisi

İşleme merkezlerinin sıcaklığa bağlı termal davranışlarının telafisi.

Modüler Sistem

Ölçüm sisteminin modüler tasarımı, özel ölçüm görevleri için müşteriye özel adaptasyonu mümkün kılar. BLUM bu amaçla uzatma ve dirsek gibi kapsamlı bir aksesuar yelpazesi sunmaktadır.

Soğutma Sıvısı Yükü

Modern ölçüm mekanizması ve sağlam tasarımı sayesinde soğutma sıvısında güvenilir ve hızlı ölçümler.

Seri Üretim

En zorlu koşullar altında seri üretime uygundur.

ÖZELLİKLERİ

ÜG2-4 - Özellikler-1

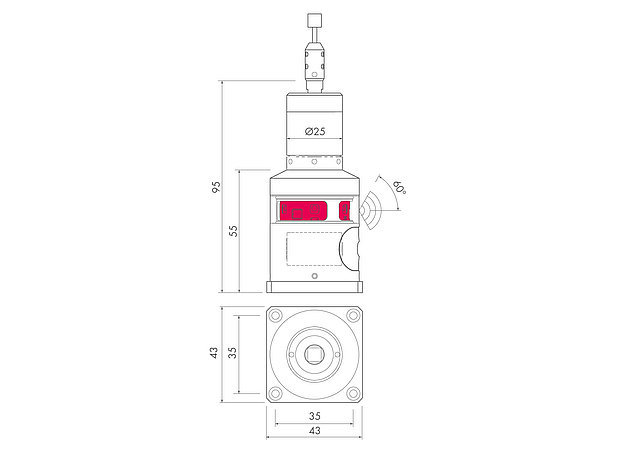

Dokunmatik Prob TC53-20

o1-csm_blum-werkzeugtaster-tc53-20-zeichnung_ad7126f60e

Kızılötesi iletimli takım ayar probu

ÜG2-4 - Özellikler-2

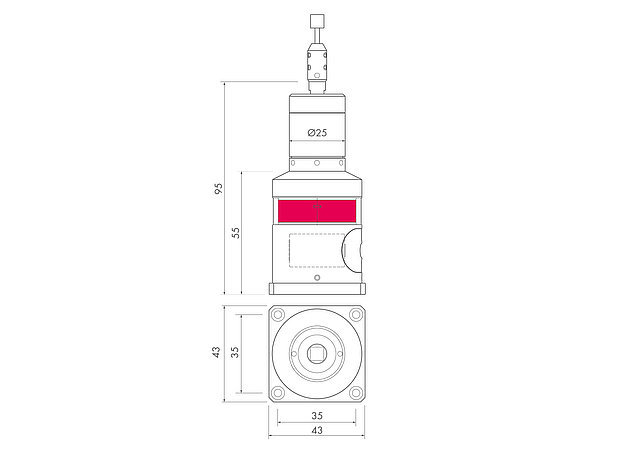

Dokunmatik Prob TC63-20

o2-csm_blum-werkzeugtaster-tc63-20-zeichnung_4cb9cb0507

BRC telsiz iletimli takım ayar probu

ÜG2-4 - Özellikler-3

Diğer Ürün Özellikleri

  • Maks. problama hızı: 2 m / dak
  • Min. takım çapı: 1 mm *
  • Tekrarlanabilirlik: 0.4 µm 2σ
  • Koruma sınıfı: IP68
  • Yaklaşım yönleri: ± X, ± Y, -Z
  • Çok uzun pil ömrü

* Alet geometrisine ve malzemesine bağlı olarak. Ölçüm kuvveti alete zarar vermemelidir.

Ek bilgi ilgili broşürde ve kullanım kılavuzunda bulunabilir.

AKSESUARLAR

ÜG2-4 - Aksesuarlar-1

Alıcı Sistemleri

a1-csm_blum-empfaenger-rc66_06ea3caecb

BLUM ölçüm sistemleri ile takım tezgahı arasında kablosuz veri iletimi için en son iletim teknolojilerini içeren kompakt alıcı sistemleri kullanılır.
