TC 76 Dokunmatik Prob - Tornalama Makinelerinde Takım Ölçümü İçin İdeal Prob

Çok verimli koşullarda alet ve iş parçası ölçümü için çok yönlü, kablo bağlantılı dokunmatik prob. Optoelektronik anahtar sinyal üretimli yenilikçi, yüz dişli shark360 ölçüm mekanizması sayesinde hassas ve hızlı ölçümler.

ÖNEMLİ BİLGİLER

ÜG2-5 - Önemli Bilgiler-1

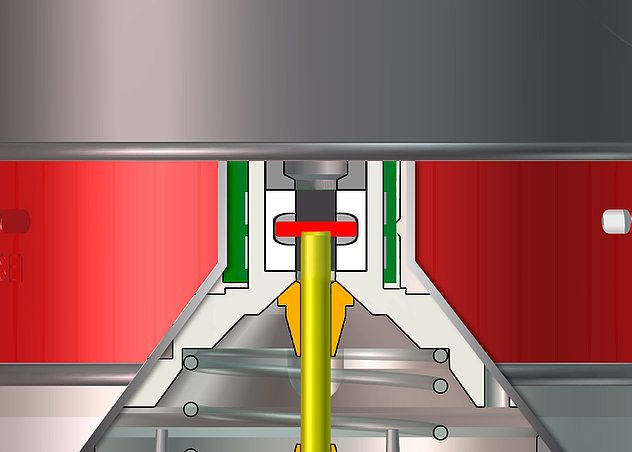

Aşınmasız, Optoelektronik Sinyal Üretimi

1-csm_teilschnitt-messwerk-signalgenerierung-web_e3d088b375

  • Tetikleyici sinyal, minyatür bir ışık bariyerinin gölgelenmesi yoluyla üretilir
  • Geleneksel problara göre çok daha yüksek ölçüm hızları ve doğruluk sağlar
  • Uzun süreli stabilite ile aşınmasız

ÜG2-5 - Önemli Bilgiler-2

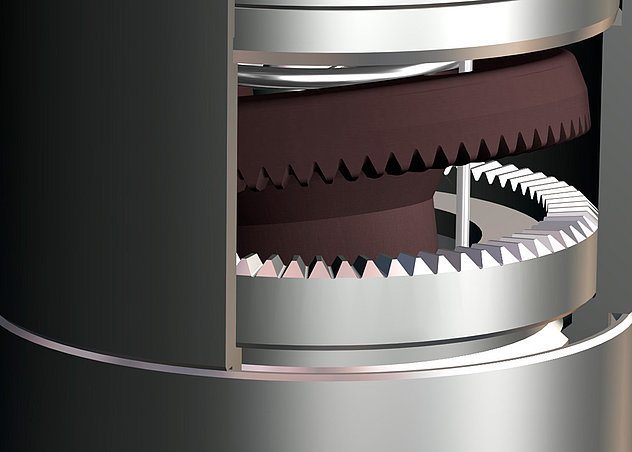

Patentli ve Yüz Dişli Shark360 Ölçüm Mekanizması

2-csm_tc76-planverzahnung-messwerk-web_9cfea4d3ee

  • Yüz dişli ölçüm mekanizması
  • Merkez dışı problama ile bile maksimum ölçüm hassasiyeti
  • Çekme ve burulmaya maruz kalan ölçümleri etkinleştirir
  • Sabit sapma kuvvetleri
  • Tercih edilen yön yok

ÜG2-5 - Önemli Bilgiler-3

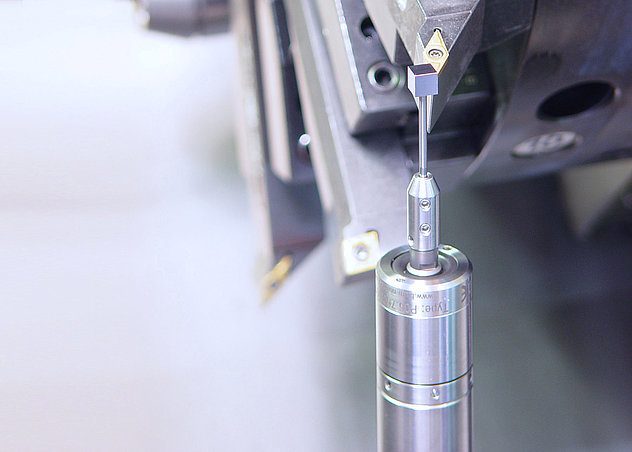

Uzatmalar ve Dirsekler Kullanılarak Modüler Olarak Genişletilebilir

3-csm_tc76-verlaengerung_e4cb42e9d1

  • Uzatmalar ve dirsekler kullanıcıya özel adaptasyon sağlar
  • Krank uçları
  • İsteğe bağlı soket kullanarak makine masasına veya duvara kurulum
  • Küplü prob ucu kullanarak alet ölçümü

UYGULAMALAR

BLUM Dokunmatik Problar

TC76 dokunmatik prob hem iş parçası ölçümü hem de takım ölçümü için kullanılabilir.

Takım Kırılma Tespiti

Matkaplar, frezeler, gravür aletleri, musluklar ve raybalar gibi merkezli takımların temassız kırılma tespiti.

Takım Uzunluğu Ölçümü

Hızlı ve hassas uzunluk ölçümü ile otomatik ayar ve aşınma izleme.

Takım Yarıçap Ölçümü

Hızlı ve hassas yarıçap ölçümü ile takım çapının ve aşınmanın otomatik olarak kaydedilmesi.

Aşınma Tazminatı

İşleme adımları arasındaki ölçümleri kullanarak takım aşınmasının telafisi. Aşınma değeri, takım ofseti belleğinde ek bir düzeltme değeri olarak saklanır.

Sıcaklık Telafisi

İşleme merkezlerinin sıcaklığa bağlı termal davranışlarının telafisi.

Pozisyon Ölçümü

İşleme öncesinde veya dijital (anahtarlama) ölçümü kullanılarak sıfırlama sonrasında mevcut iş parçası konumunun (iş parçası sıfır noktası) hızlı belirlenmesi.

Standart Özelliklerin Ölçülmesi

Üretilen bir iş parçasındaki mesafelerin, tek noktaların, açıların, iç ve dış çapların, iç ve dış genişliklerin dijital (anahtarlama) ölçümü.

Ölçüm Telafisi

Krank uçları yardımıyla Z + / Z- 'de çekme / itme ölçümleri kullanarak iç genişliklerin, dış genişliklerin ve girintilerin hızlı ölçümü.

Modüler Sistem

Ölçüm sisteminin modüler tasarımı, özel ölçüm görevleri için müşteriye özel adaptasyonu mümkün kılar. BLUM bu amaçla uzatma ve dirsek gibi kapsamlı bir aksesuar yelpazesi sunmaktadır.

İş Parçası Denetimi

Üretilen iş parçalarının işleme hataları ve kelepçeleme öncesi kontrol ölçümleri yoluyla imalat toleransına bağlılık açısından incelenmesi.

Burulma Ölçümleri

Geleneksel dokunmatik probların aksine, benzersiz shark360 ölçüm mekanizması ayrıca, burulma kuvvetinin ölçüm mekanizması üzerinde etkili olduğu ölçümlere de izin verir.

Uyarlanabilir İşletme

Uyarlanabilir işleme ve işleme adımları arasında ve sonrasında proses kontrolü için parametrelerin belirlenmesi.

Soğutma Sıvısı Yükü

Modern ölçüm mekanizması ve sağlam tasarımı sayesinde soğutma sıvısında güvenilir ve hızlı ölçümler.

Tek ve Seri Üretim

En zorlu koşullar altında seri üretime uygundur.

ÖZELLİKLERİ

ÜG2-5 - Özellikler-1

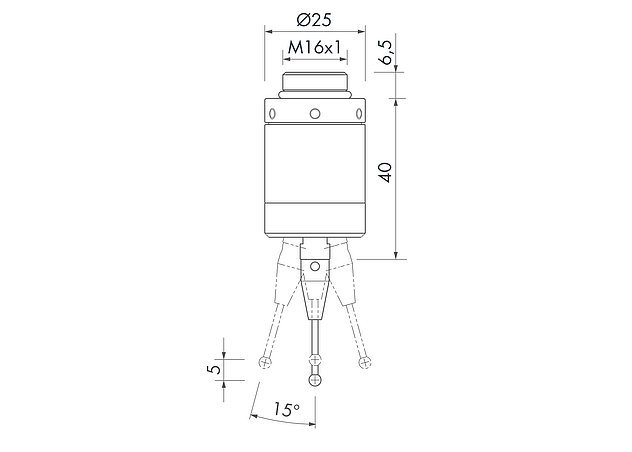

Dokunmatik Prob TC76

o1-csm_technische-zeichnung-tc76_3cb82f27ae

Son derece kompakt kablo bağlantılı dokunmatik prob

ÜG2-5 - Özellikler-2

Diğer ürün özellikleri

  • Maks. problama hızı: 2 m / dak
  • Tekrarlanabilirlik: 0.4 µm 2σ
  • Koruma sınıfı: IP68
  • Yaklaşım yönleri: ± X, ± Y, ± Z

Ek bilgi ilgili broşürde ve kullanım kılavuzunda bulunabilir.

AKSESUARLAR

ÜG2-5 - Aksesuarlar-1

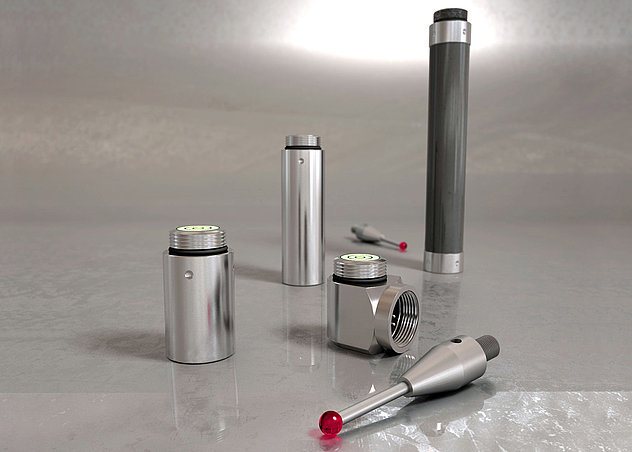

Uzantı Seçenekleri

a1-csm_tc76-zubehör_2a803a6a43

TC76 dokunmatik prob için müşteriye özel uygulamalar için en uygun çözümleri sunan eksiksiz bir aksesuar yelpazesi mevcuttur:

  • Çeşitli prizler
  • Pnömatik olarak çalıştırılan koruma kılıfı
  • dirsekler
  • Uzantıları
  • Çeşitli prob uçları

ÜG2-5 - Aksesuarlar-2

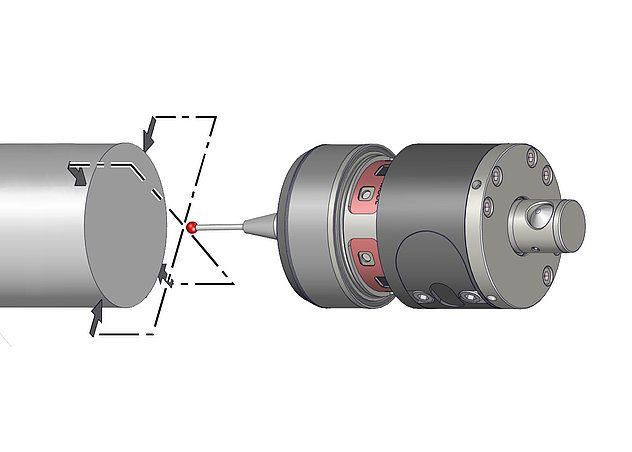

Hızlı Başlangıç Ö​lçüm Döngüsü Paketleri

a2-csm_zyklenpaket-quickstart-t_2e347e7d3b

BLUM iş parçası dokunmatik probları için hızlı başlatma döngüleri, makine kontrolünün kullanıcı dostu alt rutinleridir. İş parçası referansı ve üretim sürecinde ölçüm için kullanılabilirler.

TC76 tarama sistemi için aşağıdaki ölçüm döngüsü paketleri mevcuttur:

  • Hızlı başlangıç
  • Hızlı başlangıç ​​T
  • Hızlı başlangıç ​​Z
  • Hızlı başlangıç ​​M

UYGULAMALAR VİDEO-RESİM

Video-1

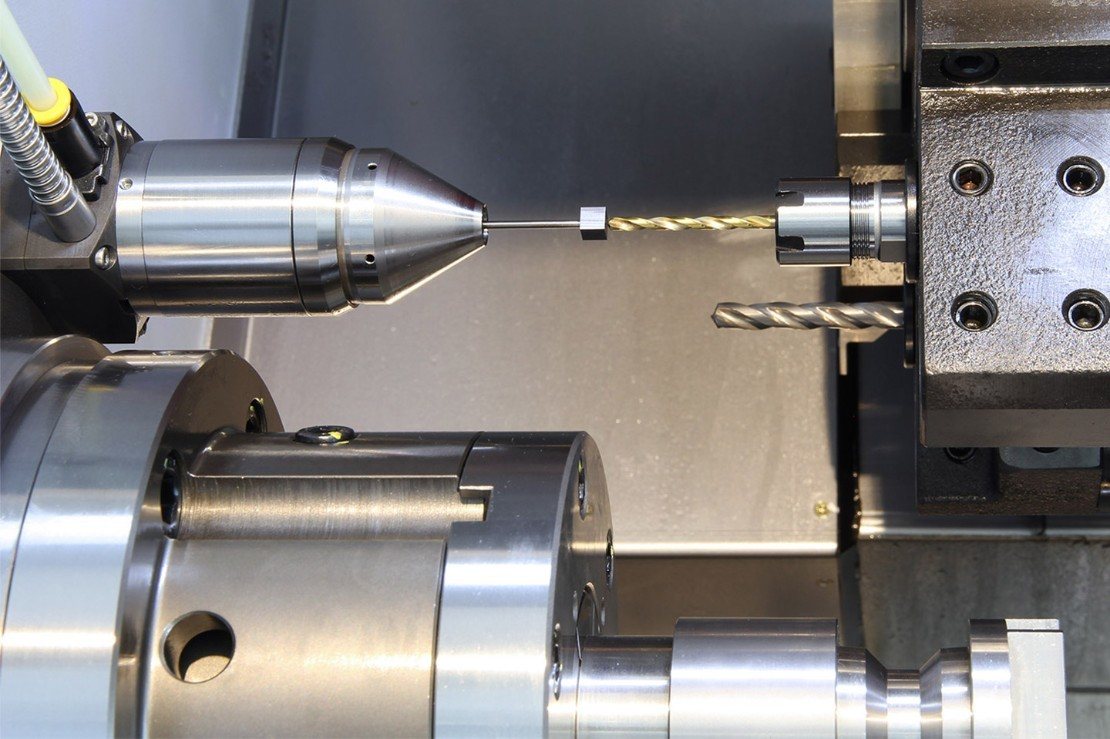

Mekanik koruma manşonu kullanarak tornalama makinesinde takım ölçümü
