Z -Pico Takım Ölçüm Probu - En Küçük Takımları 2 m / dk'ya Kadar Ölçün ve İzleyin

Küçük işleme merkezlerinde matkap ucu kırılma tespiti ve takım uzunluğu ölçümü için kablo bağlantılı takım ölçme probu. Doğrusal çalışma prensibine ve optoelektronik anahtar sinyali üretimine dayanan modern bir ölçüm mekanizması kullanarak, en olumsuz üretim koşullarında mikro araçlar için rakipsiz hız ve hassasiyet ölçümleri.

ÖNEMLİ BİLGİLER

ÜG2-2 - Önemli Bilgiler-1

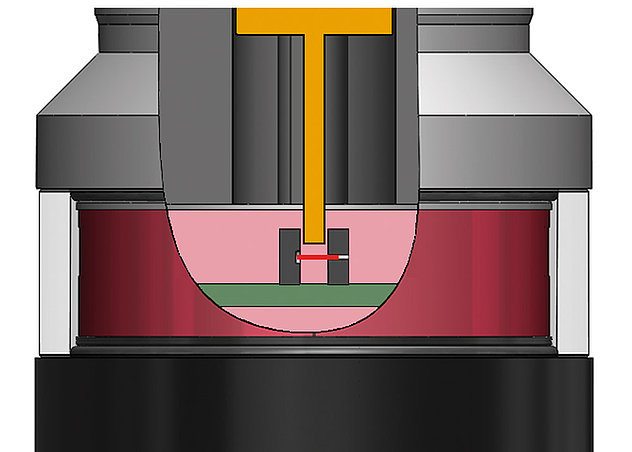

Aşınmasız, Optoelektronik Sinyal Üretimi

1-csm_z-nano-optoelektronische-signalgenerierung_e07e02d7a0

  • Tetikleyici sinyal, minyatür bir ışık bariyerinin gölgelenmesi yoluyla üretilir
  • Geleneksel problara göre çok daha yüksek ölçüm hızları ve doğruluk sağlar
  • Uzun süreli stabilite ile aşınmasız

ÜG2-2 - Önemli Bilgiler-2

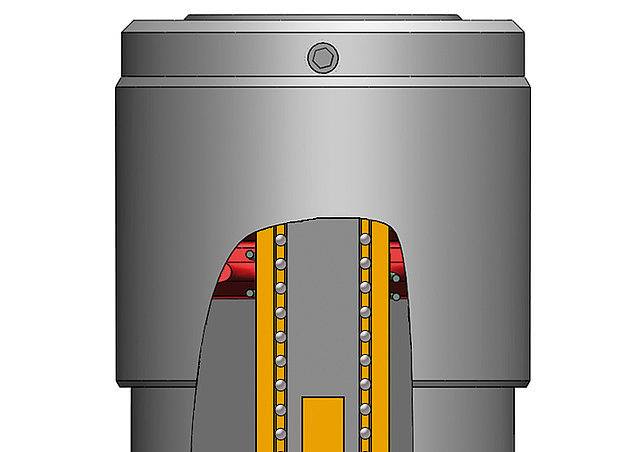

Doğrusal Çalışma Prensibini Kullanan Yüksek Hassasiyetli, Modern Ölçüm Mekanizması

2-csm_kugelgelagerter-linearfuehrung_d6fdf3b3db

  • Rulman hassas doğrusal kılavuz
  • Fonksiyon prensibi alete etki eden yanal kuvvetleri önler
  • Çok düşük ölçüm kuvveti

ÜG2-2 - Önemli Bilgiler-3

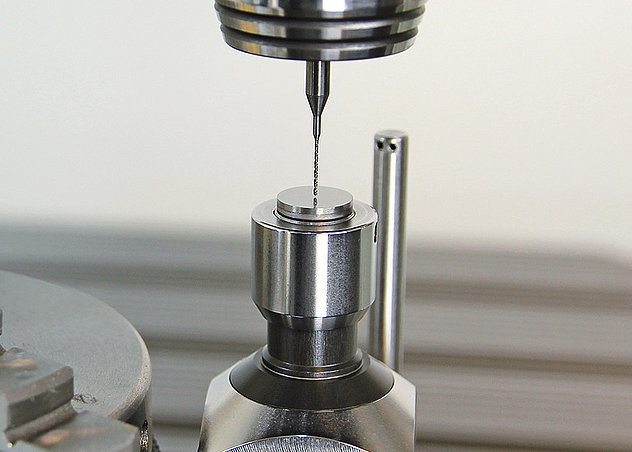

Mikro Aletlerin Güvenilir Ölçümü ve İzlenmesi

3-csm_blum-werkzeugtaster-z-pico-bohrer_9f5ea63d9a

  • Hassas ve çok küçük aletlerin ölçümü ve kırılma tespiti
  • D = 0,05 mm'den itibaren takım ölçümü
  • 2 m / dk'ya kadar son derece hızlı ölçüm

UYGULAMALAR

BLUM takım ölçme probları

BLUM'un takım ölçüm probları, CNC işleme merkezlerindeki çok çeşitli ölçüm ve izleme görevleri için kullanılabilir.

Takım Kırılma Tespiti

Matkaplar, frezeler, gravür aletleri, musluklar ve raybalar gibi merkezli takımların temassız kırılma tespiti.

Takım Uzunluğu Ölçümü

Hızlı ve hassas uzunluk ölçümü ile otomatik ayar ve aşınma izleme.

Aşınma Tazminatı

İşleme adımları arasındaki ölçümleri kullanarak takım aşınmasının telafisi. Aşınma değeri, takım ofseti belleğinde ek bir düzeltme değeri olarak saklanır.

Sıcaklık Telafisi

İşleme merkezlerinin sıcaklığa bağlı ısı davranışlarının telafisi.

Soğutma Sıvısı Yükü

Modern ölçüm mekanizması ve sağlam tasarımı sayesinde soğutma sıvısında güvenilir ve hızlı ölçümler.

Seri Üretim

En zorlu koşullar altında seri üretime uygundur.

ÖZELLİKLERİ

ÜG2-2 - Özellikler-1

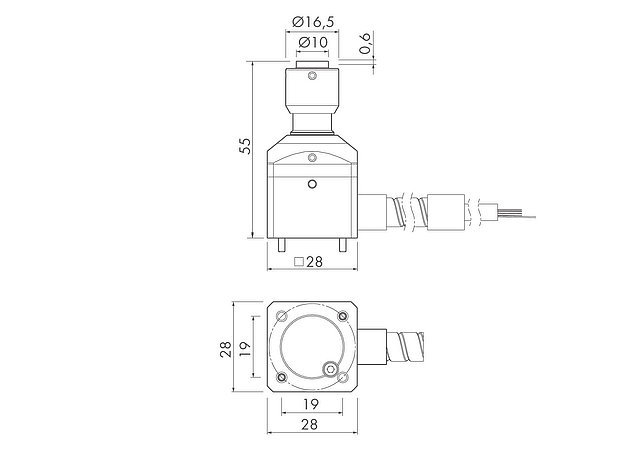

Takım Ölçme Probu Z-Pico

o1-csm_blum-werkzeugtaster-z-pico-zeichnung_846713fe8c

Kablo bağlantılı son derece kompakt takım ölçme probu

ÜG2-2 - Özellikler-2

Diğer Ürün Özellikleri

  • Maks. problama hızı: 2 m / dak
  • Tekrarlanabilirlik: 1 μm 2σ (standart)
  • Min. takım çapı:> 0,05 mm *
  • Koruma sınıfı: IP67

* Alet geometrisine ve malzemesine bağlı olarak. Ölçüm kuvveti alete zarar vermemelidir.

Ek bilgi ilgili broşürde ve kullanım kılavuzunda bulunabilir.

AKSESUARLAR

ÜG2-2 - Aksesuarlar-1

BLUM Ölçüm Çevrimleri

a1-csm_z-nano-rc-horizontal-drehmaschine_682d4eed4f

Ölçüm çevrimleri, makine kontrolünün kullanıcı dostu alt yordamlarıdır. Frezeleme ve tornalama makinelerinde aşağıdaki ölçüm görevleri için kullanılabilirler

  • Probu kalibre etme
  • Takım uzunluğu ölçümü
  • Takım aşınması izleme
  • Takım kırılma tespiti (matkap ucu kırılmasını, gravür araçlarını vb. İzleme)

Ölçüm döngüleri birçok geleneksel kontrol için mevcuttur. Yerel BLUM temsilciniz, kontrolünüzün özellikleri hakkında sizi memnuniyetle bilgilendirecektir.

ÜG2-2 - Aksesuarlar-2

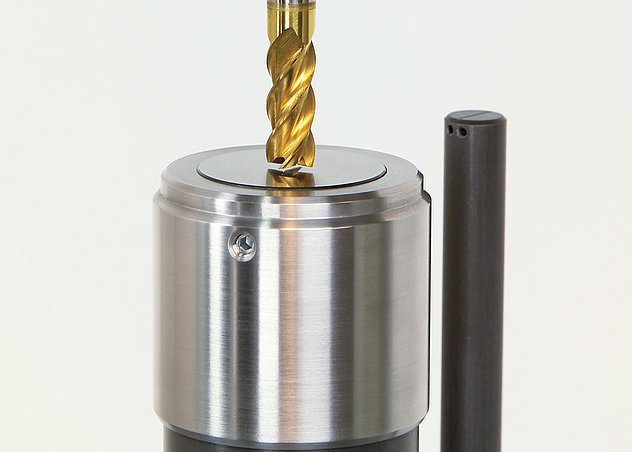

Alet Temizliği İçin Üfleme Nozulları

a2-csm_z-nano-blasduese_495c047273

BLUM'un isteğe bağlı üfleme nozulları aleti ve herhangi bir soğutucu ve talaşın ölçüm yüzeyini etkili bir şekilde temizler.

UYGULAMALAR VİDEO-RESİM

Basit matkap ucu kırılma tespitine ek olarak, Z-Pico takım ölçüm probu küçük işleme merkezlerinde takım uzunluğu ölçümü için de kullanılır.

ÜG2-2 - Uygulama Video-1

BLUM Z-Pico takım ölçüm probları ile hızlı matkap ucu kırılma tespiti ve takım uzunluğu ölçümü

ÜG2-2 - Uygulama Video-2

BLUM'un Z-Nano takım ölçme probunu kullanarak hızlı takım kırılması tespiti
