ZX -Speed ​​Serisi - Çok Çeşitli Makineler İçin Güvenilir Takım Ölçüm Probları

Takım uzunluğu ve yarıçapının yanı sıra takım kırılması izlemesi için ekonomik çözümler. Optoelektronik anahtar sinyal üretimi ile en son ölçüm mekanizması teknolojisi sayesinde hassas ve güvenilir ölçümler.

ÖNEMLİ BİLGİLER

Aşınmasız ve optoelektronik sinyal üretimi

Aşınmasız ve Optoelektronik Sinyal Üretimi

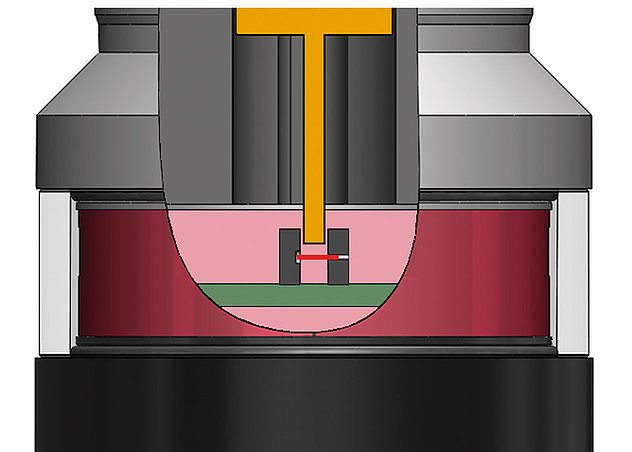

1-csm_z-nano-optoelektronische-signalgenerierung_e07e02d7a0

  • Tetikleyici sinyal, minyatür bir ışık bariyerinin gölgelenmesi yoluyla üretilir
  • Geleneksel problara göre daha yüksek ölçüm hızları ve doğruluk sağlar
  • En olumsuz koşullarda güvenilir takım ayarı
  • Uzun süreli stabilite ile aşınmasız

Yüksek hassasiyet ve modern ölçüm mekanizması

Yüksek Hassasiyet ve Modern Ölçüm Mekanizması

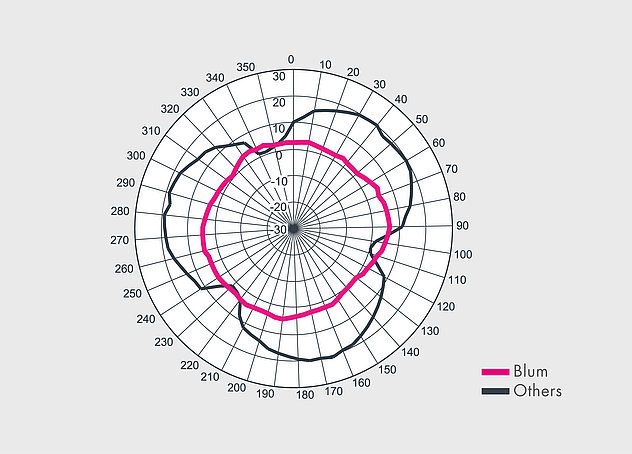

2-csm_messverhalten-kleeblatt-tc50-tc60_3473276237

  • Hassas, lobsuz anahtarlama davranışı
  • Sabit sapma kuvvetleri
  • Yüksek kaliteli en yeni nesil BLUM ölçüm mekanizması
  • Dezavantajlı 3 bacak prensibi yok
  • Çok hassas anahtarlama elemanları yok

En güncel iletim teknolojileri

En Güncel İletim Teknolojileri

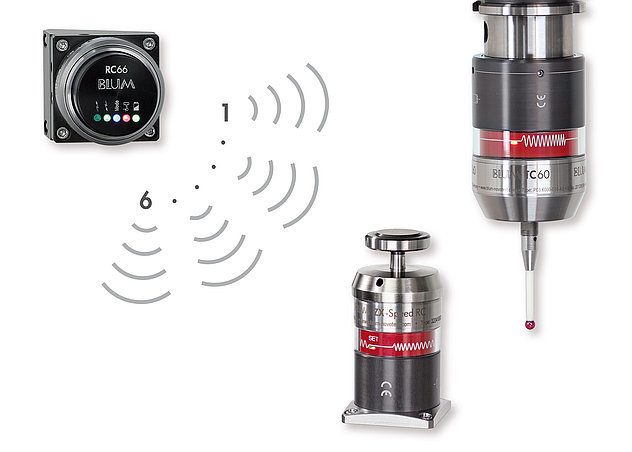

3-csm_sequentielle-uebertragung-6-messsysteme_81df7ee062

  • ZX-Speed: Kablolu
  • ZX-Speed ​​IR: Kızılötesi İletim
  • ZX-Speed ​​RC: BRC Radyo Teknolojisi
  • DUO-Modu: Bir alıcı ile 2 kızılötesi ölçüm sisteminin sıralı kullanımı
  • Bir alıcı ile 6 adede kadar radyo ölçüm sisteminin sıralı kullanımı
  • TWIN modu: Bir makinede 2 radyo ölçüm sisteminin eşzamanlı kullanımı
  • Çok uzun pil ömrü

UYGULAMALAR

Takım ayarı ve takım kırılması tespiti için BLUM takım ölçüm probları

BLUM'un 3D takım ölçüm probları, CNC işleme merkezlerindeki en çeşitli ölçüm ve izleme görevleri için kullanılabilir.

Takım Kırılma Tespiti

Matkaplar, frezeler, gravür aletleri, musluklar ve raybalar gibi merkezli takımların temassız kırılma tespiti.

Takım Uzunluğu Ölçümü

Hızlı ve hassas uzunluk ölçümü ile otomatik ayar ve aşınma izleme.

Takım Yarıçap Ölçümü

Hızlı ve hassas yarıçap ölçümü ile takım çapının ve aşınmanın otomatik olarak kaydedilmesi.

Aşınma Tazminatı

İşleme adımları arasındaki ölçümleri kullanarak takım aşınmasının telafisi. Aşınma değeri, takım ofseti belleğinde ek bir düzeltme değeri olarak saklanır.

Sıcaklık Telafisi

İşleme merkezlerinin sıcaklığa bağlı termal davranışlarının telafisi.

Soğutma Sıvısı Yükü

Modern ölçüm mekanizması ve sağlam tasarımı sayesinde soğutma sıvısında güvenilir ve hızlı ölçümler.

Seri Üretim

En zorlu koşullar altında seri üretime uygundur.

ÖZELLİKLERİ

ÜG2-3 - Özellikler-1

Takım Ölçme Probu ZX-Speed

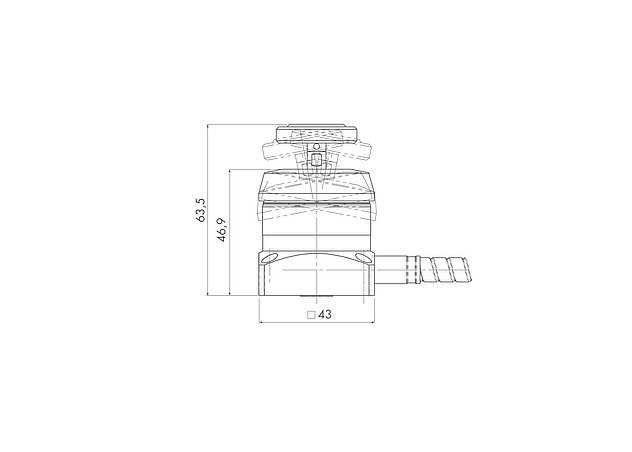

o1-csm_blum-werkzeugtaster-zx-speed_01e1124cda

Kablo bağlantılı 3D takım ölçme probu

ÜG2-3 - Özellikler-2

Takım Ölçme Probu ZX-Speed ​​IR

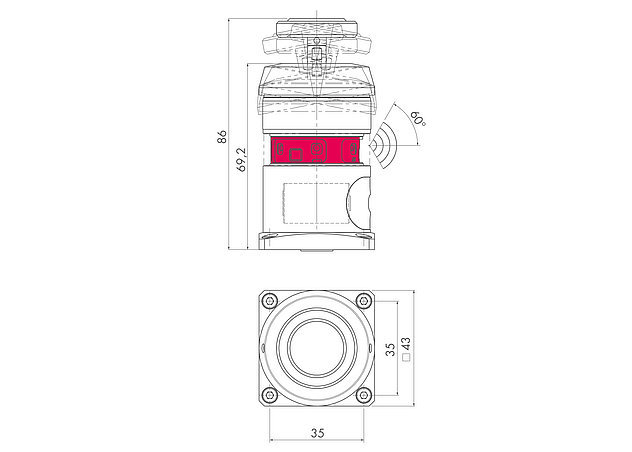

o2-csm_blum-werkzeugtaster-zx-speed-ir_4fe49fa216

Kızılötesi iletimli 3D takım ölçme probu

Takım ölçme probu ZX-Speed ​​RC

Takım ölçme probu ZX-Speed ​​RC

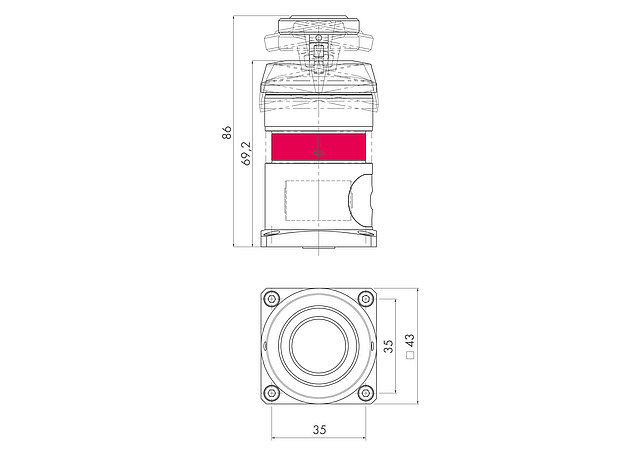

o3-csm_blum-werkzeugtaster-zx-speed-rc_3d66494b25

BRC radyo iletimli 3D takım ölçme probu

Ek ürün özellikleri

Ek Ürün Özellikleri

  • Maks. problama hızı: 2 m / dak
  • Tekrarlanabilirlik: 0.4 μm 2σ (standart)
  • Min. takım çapı: 1 mm *
  • Koruma sınıfı IP68
  • Değiştirilebilir ölçüm yüzeyi
  • Son derece sağlam

* Alet geometrisine ve malzemesine bağlı olarak. Ölçüm kuvveti alete zarar vermemelidir.

Ek bilgi ilgili broşürde ve kullanım kılavuzunda bulunabilir.

AKSESUARLAR

ÜG2-3 - Aksesuarlar-1

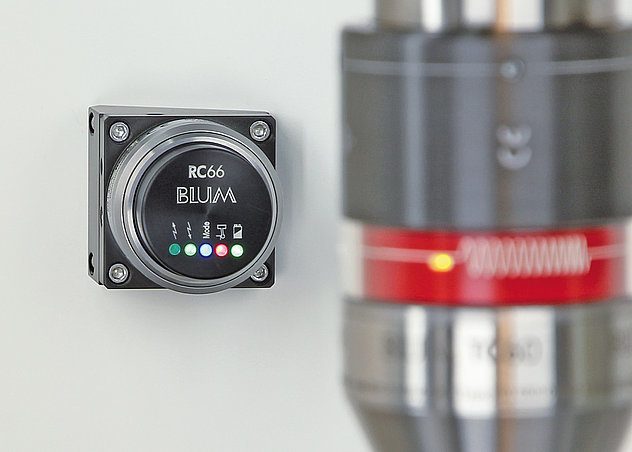

Alıcı Sistemleri

a1-csm_blum-empfaenger-rc66_06ea3caecb

BLUM ölçüm sistemleri ile takım tezgahı arasında kablosuz veri iletimi için en son iletim teknolojilerini içeren kompakt alıcı sistemleri kullanılır.

ÜG2-3 - Aksesuarlar-2

BLUM Ölçüm Çevrimleri

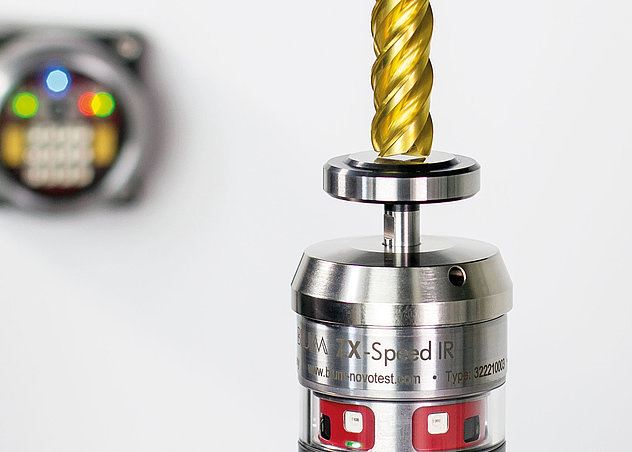

a2-csm_zx-speed-werkzeuglaengenmessung_5f3e3ea0e4

Ölçüm çevrimleri, makine kontrolünün kullanıcı dostu alt yordamlarıdır. Frezeleme makinelerinde aşağıdaki ölçüm görevleri için kullanılabilirler.

  • Probu kalibre etme
  • Takım uzunluğu ölçümü
  • Takım Yarıçap Ölçümü
  • Takım aşınması izleme
  • Takım kırılma tespiti

Ölçüm döngüleri birçok geleneksel kontrol için mevcuttur. Yerel BLUM temsilciniz, kontrolünüzün özellikleri hakkında sizi memnuniyetle bilgilendirecektir.

ÜG2-3 - Aksesuarlar-3

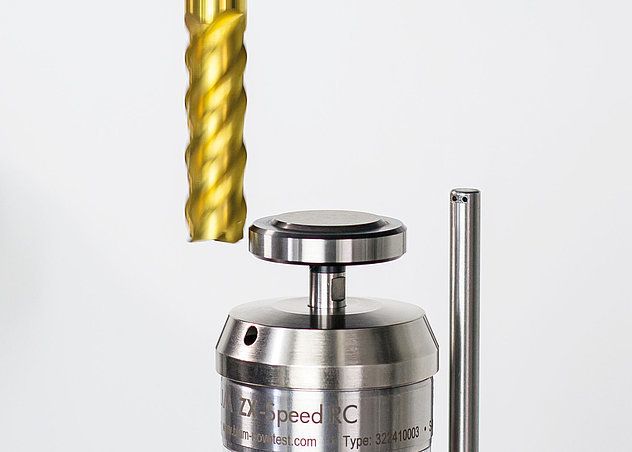

Alet Temizliği İçin Üfleme Nozulları

a3-csm_zx-speed-ir-werkzeugradiusmessung-blasduese_3d570c2b18

BLUM'un isteğe bağlı üfleme nozulları, aleti ve herhangi bir soğutucu ve talaşın ölçüm yüzeyini etkili bir şekilde temizler.

UYGULAMALAR VİDEO - RESİM

Basit takım kırılması algılamasına ek olarak, takım ayarı probları uzunluk ve yarıçapta takım ayarı için de kullanılır

ÜG2-3 - Uygulama Video-1

BLUM ZX-Speed ​​RC 3D takım ölçme probu ile takım uzunluğu ve yarıçap ayarı

ÜG2-3 - Uygulama Video-2

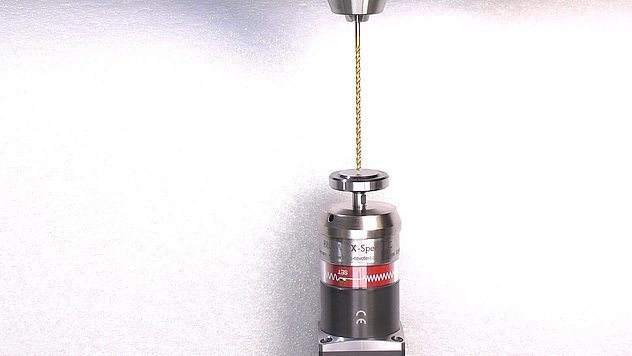

v1-csm_zx-speed-werkzeugbrucherkennung_c347e3a2c5

BLUM ZX-Speed ​​RC 3D takım ölçme probunu kullanarak işleme merkezinde takım kırılması tespiti

Ürün Grupları - TOOL SETTING PROBES

Z-Nano Series

Z-Pico

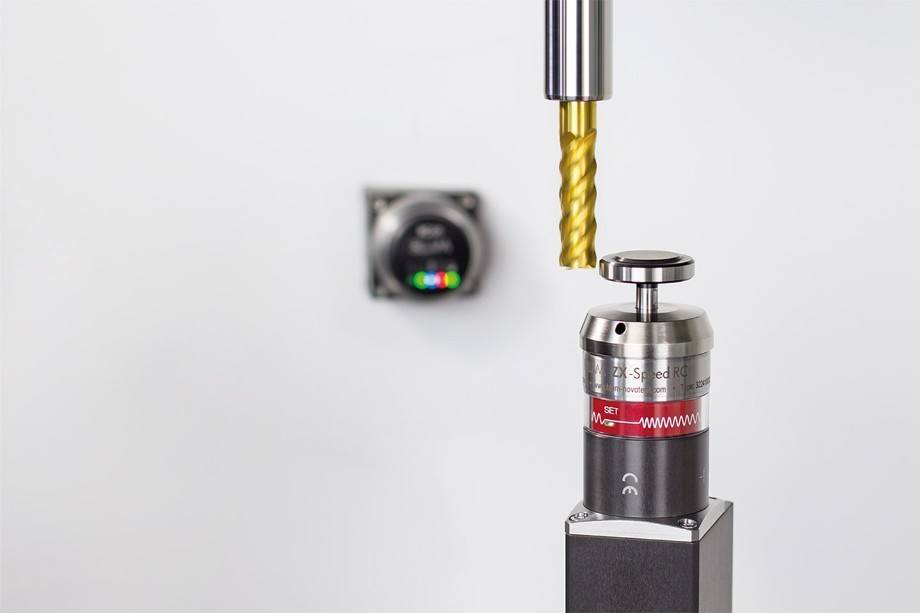

ZX-Speed Series

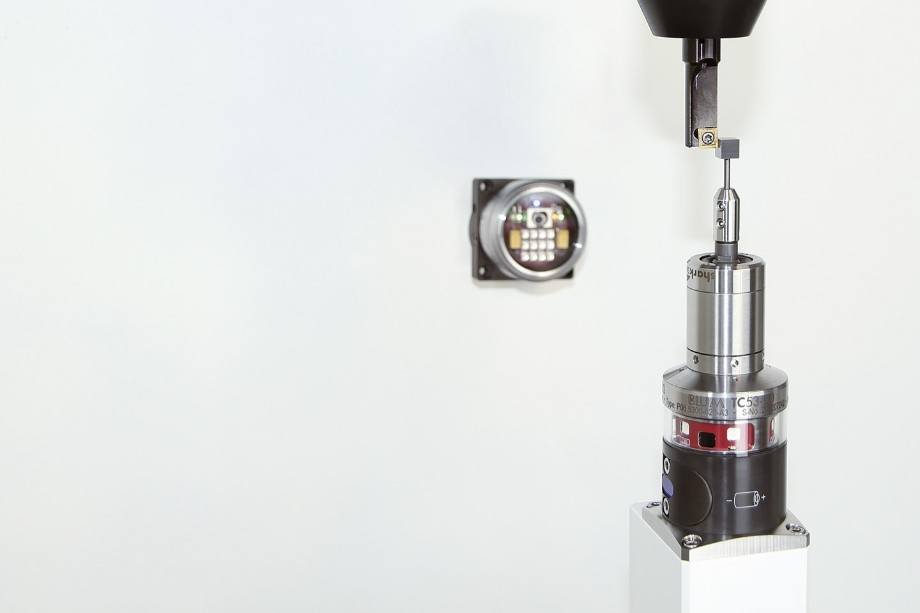

TC53-20 TC63-20

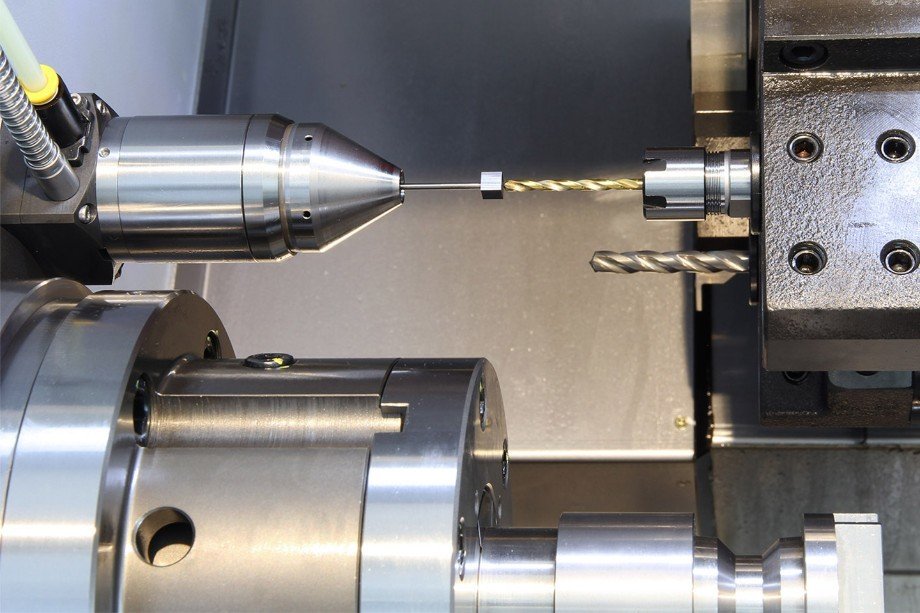

TC76
